Виды пеллетных горелок: принцип работы устройств ретортного и факельного типа, их преимущества и недостатки
Читайте в статье, чем отличаются факельные горелки от устройств ретортного типа.
В условиях отсутствия газовой магистрали многие жильцы загородных домов и дач для отопления жилья используют твердотопливные котлы. Однако, такие агрегаты требуют постоянного присутствия человека и обслуживания. Чтобы обеспечить максимальную автономность работы и перевести отопительный котел в автоматический режим, его можно оборудовать пеллетной горелкой или заменить ТТ агрегат на «пеллетник».
В этом материале мы сравним два типа пеллетных горелок – факельного и ретортного типа, а также расскажем, какими особенностями, преимуществами и недостатками обладает каждый вид.

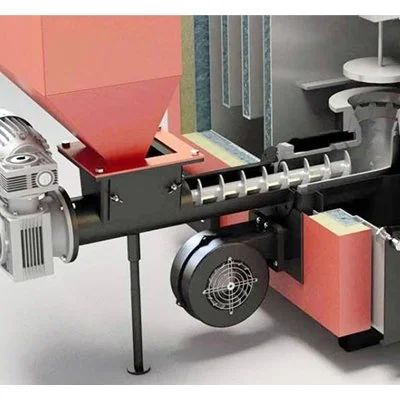

Устройство ретортной горелки
Подобное устройство называют горелкой объемного горения. Она представляет собой Г-образную конструкцию, которая включает:
- Объемную чугунную или стальную чашу, куда поступает топливо и где осуществляется его сжигание.
- Винтовой шнек подачи пеллет в зону горения.
- Двигатель, приводящий в движение шнековый механизм.
- Вентилятор наддува для обеспечения притока воздуха в горелку. Вентилятор может располагаться как на корпусе горелки, так и монтироваться непосредственно в отопительный котел.

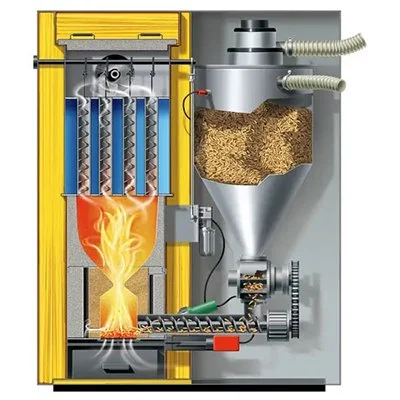

Принцип работы
- Топливо ссыпается в загрузочное окно.
- Вращающийся шнековый механизм подает пеллеты в горловину горелочной чаши.
- Пеллеты выдавливаются из горловины вверх, производится ручной розжиг (реже автоматический), и за счет нагнетания воздуха осуществляется их горение в верхней зоне чаши, образуя вертикальный очаг.
- По мере прогорания топлива шнек выталкивает следующую порцию биомассы в верхнюю часть чаши, а также захватывает и выталкивает золу и другой шлак.
Изначально, ретортные горелки разрабатывались для использования мелкофракционного угля в качестве топлива, а уже после нашли свое применение для сжигания пеллет и другого сырья.
Устройство факельной горелки
С конструктивной точки зрения горелка для сжигания пеллет представляет собой теплозащитный кожух, под которым расположены важные узлы прибора:
- Вентилятор подачи воздуха, который обеспечивает нагнетание воздуха в топке и поддержание процесса горения сырья.
- Внешний шнек подачи топлива, при помощи которого пеллеты выдавливаются в зону горения на колосниковую решетку.
- Двигатель, приводящий в движение шнек подачи пеллет в зону горения.
- Плата управления, к которому подключен фотоэлемент пламени, помещенный в резиновый уплотнитель. Данный фотоэлемент отслеживает наличие пламени в горелке и переводит устройство в рабочий режим.
- Автоматический розжиг – запал, подключенный также к общей плате управления.
- Механизм управления колосниковой решеткой, расположенной в зоне сжигания топлива. Данный прибор обеспечивает механическую очистку горелки в автоматическом режиме: приводит в движение колостник и сдвигает золу в зольный ящик.
Верхняя часть горелки защищена огнеупорным материалом, а в зоне подачи топлива расположен температурный датчик, который контролирует температуру горения пеллет и предотвращает самопроизвольное возгорание топлива.
Большинство пеллетных горелок поставляется со шнеком подачи топлива, и автоматикой с вентилятором, которые обеспечивает работу устройства в автоматическом режиме. Бункер для пеллет, как правило, приобретается отдельно в зависимости от необходимого объема.
Принцип работы
- Пеллеты попадаются в топливный канал, где они выдавливаются с помощью шнека в зону горения.
- На подвижной колосниковой решетке биомасса поджигается при помощи встроенного авторозжига.
- Вентилятор наддува обеспечивает необходимый приток кислорода для поддержания пламени в топке, образуя боковой факел.
- Далее процесс подачи и горения топливных гранул контролируется в соответствии с настройками контроллера.
Сравнение факельной и ретортной пеллетных горелок
При одинаковой мощности габариты ретортного устройства в два раза больше, чем факельные аналоги.
Ретортные горелки изготавливаются преимущественно из чугуна, а факельные – из нержавеющей стали.
Основным топливом для реторты является уголь, факельные приборы работают исключительно на пеллетах.
С точки зрения автоматики реторты проще по конструкции, чем горелки факельного типа. Однако, наличие системы авторозжига, которая присутствует в факельных моделях, позволяет запустить горелку с блока управления или в соответствии с настройками запуститься агрегату в автоматическом режиме даже после длительного простоя. Ретортные устройства необходимо разжечь вручную, и только после этого перевести ее в автоматический режим. Их не рекомендуется отключать на длительное время.
Факельная горелка, как правило, имеет три степени защиты, включающая специальную заслонку на подаче в топливный канал, термодатчик от высоких температур в шнековом механизме и термоусадочную гофру, которая не позволяет перейти огню далее в бункер. Реторта, в большинстве случаев, оснащена только температурным датчиком в зоне подачи топлива, который реагирует на высокую температуру и заливает используемое сырье водой.
Факельные приборы проще в обслуживании, т.к. их устанавливают спереди котла, что позволяет снять защитный кожух устройства и очистить зольную камеру без демонтажа горелки. Реторты можно обслуживать внутри котла. Однако, если необходимо снять прибор, то потребуется больше свободного места, чтобы его выдвинуть.
Бункер на ретортной горелке жестко закреплен и отличается небольшим объемом. Это связано с тем, что подобный прибор в первую очередь рассчитан на работу с углем, который более теплотворный по сравнению с пеллетами. Факельные горелки позволяют менять место расположения бункера и использовать его такого размера, на сколько позволит ваша котельная.
По стоимости ретортные горелки дешевле факельных аналогов. Однако стоимость последних компенсируется возможностями прибора и расширенной автоматикой.
Преимущества факельных горелок
- Меньшие габариты.
- Простота установки и обслуживания.
- Больше степеней автоматизации и безопасности.
- Наличие авторозжига и самоочистки от золы.
- Высокий КПД.
- Адаптивность с многими типами твердотопливных котлов.
- Использование различных отдельностоящих бункеров.
Преимущества ретортных горелок
- Невысокая цена.
- Долговечность.
- Универсальность используемого топлива.
Вывод
Пеллетная горелка – идеальное решение для тех, кто решил модернизировать свой твердотопливный котел и автоматизировать систему отопления. Подобные устройства позволяют не только реже подходить к теплогенератору, но также обеспечивают комфортный обогрев жилья и снижают затраты на отопление за счет встроенной автоматики.
При выборе приборов для автоматического сгорания топлива стоит учитывать особенности эксплуатации разных типов горелок, их плюсы и минусы. Несмотря на высокую стоимость факельные устройства отличаются высокой эффективностью, простотой обслуживания и надежностью в сравнении с ретортами.
