Циркуляционный насос с сухим и мокрым ротором – в чем разница?

Эффективная работа системы отопления закрытого типа невозможна без установки циркуляционного насоса. Он приводит в движение теплоноситель в трубопроводе, создавая необходимое давление, и обеспечивает равномерное распределение жидкости между всеми отопительными приборами.

В этой статье рассмотрим, как устроен насос циркуляции воды, как он работает, а также расскажем об отличительных чертах устройств с мокрым или сухим ротором.

Устройство циркуляционного насоса

Приборы широко применяются в отопительных системах частных домов и коттеджах, а также могут устанавливаться в контуре водоснабжения. Они монтируются в системах, где необходимо обеспечить движение жидкости по замкнутому контуру. Например, в частных домах с автономным теплоснабжением помпы используются для перемещения горячей воды из котла к радиаторам или другим отопительным устройствам.

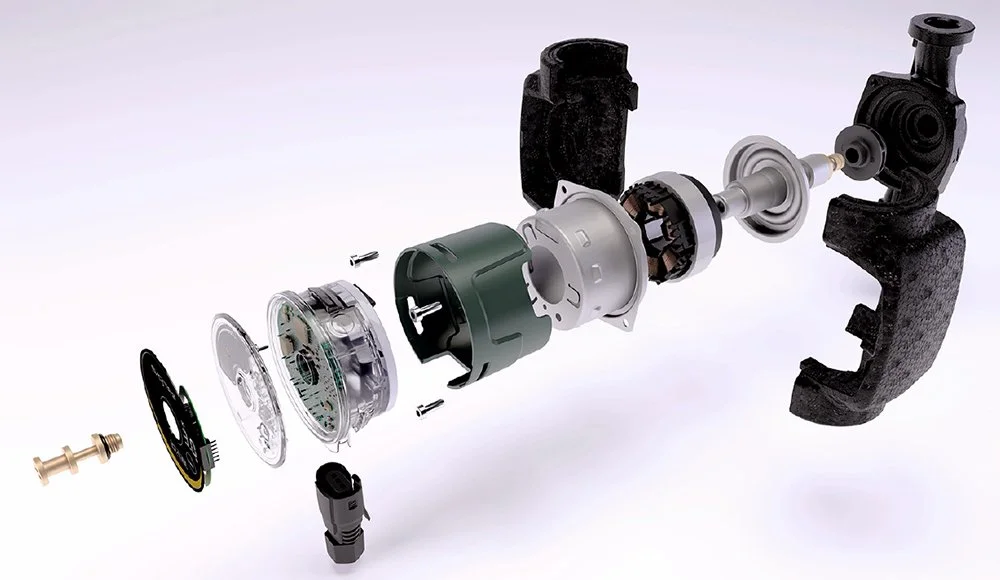

Конструкция помпы

Устройство циркуляции состоит из следующих элементов:

• Корпус – коробка, в которой размещены все важные узлы устройства. Он может быть выполнен из чугуна, нержавеющей стали или латуни.
• Крыльчатка с лопастями – рабочее колесо, которое приводит в движение жидкость в системе.
• Электромотор с клеммной коробкой – двигатель, который в зависимости от модели прибора может иметь несколько скоростей.
• Рабочий вал с ротором – деталь устройства, которая соединяет мотор и крыльчатку.

Важным элементом циркуляционного насоса являются подшипники, которые обеспечивают плавное вращение ротора и продолжительный срок службы агрегата.

Как работает насос?

Работа циркуляционного насоса основана на принципе центробежной силы. Вода поступает в устройство через входящий патрубок, затем попадает в рабочее колесо, которое вращается благодаря приведенному в действие рабочему валу. При вращении крыльчатки жидкость выходит из насоса через выпускной патрубок и направляется далее в систему.

Оптимальная работа оборудования достигается при правильной установке и настройке. Как правило, его устанавливают на обратку возле отопительного котла, а перед ним монтируют сетчатый фильтр грубой очистки. Такое решение позволит продлить срок службы насосного оборудования.

Читайте также: «Насосы центробежного типа: устройство, принцип действия и схема работы, преимущества и недостатки»

По типу ротора насосы делятся на приборы с «мокрым» и «сухим» ротором. Главное отличие между ними заключается в том, что у так называемых «мокрых» устройств ротор погружен в транспортируемую жидкость, а у «сухих» он не контактирует с водой.

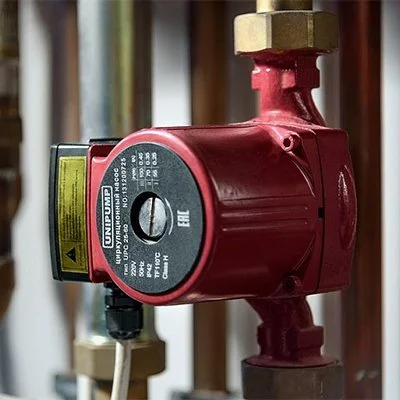

Насосы циркуляции с мокрым ротором

Популярный тип насосного оборудования, которое часто монтируется в системах отопления и водоснабжения дач, загородных домов и коттеджей. Он неприхотлив в работе и не требует постоянного обслуживания. Это обусловлено тем, что при непосредственном контакте ротора с теплоносителем происходит охлаждение и смазка элементов механизма.

Преимущества:

• Бесшумная работа - ротор находится в жидкости, что снижает уровень шума при работающем приборе.
• Встроенное тепловое реле защищает двигатель от перегрева.
• Долговечность – насосы с «мокрым» ротором лучше охлаждаются и имеют более долгий срок службы.
• Модели с трехскоростным или частотным мотором позволяют подобрать оптимальный режим работы оборудования.
• Доступная стоимость.

Главным недостатком таких моделей является низкий КПД (до 50%), что не позволяет устанавливать такие устройства на трубопроводах, протяженность которых превышает 200 м. При этом мотор должен располагаться горизонтально, чтобы исключить риск образования воздушных пробок в системе.

При выборе циркуляционного насоса с «мокрым» ротором также необходимо учитывать тип рабочей среды и условия эксплуатации. В случае использования водно-гликолевых смесей в качестве теплоносителя важно правильно рассчитать оптимальный напор устройства.

Циркуляционные помпы с сухим ротором

В данных моделях ротор защищен от контакта теплоносителя уплотнительными вставками, а охлаждение двигателя осуществляется посредством встроенного вентилятора, который создает дополнительный шум. Этот тип насоса также имеет свои преимущества.

Достоинства:

• Высокий КПД, который может составлять 80%, что обеспечивает более высокую эффективность работы насоса и позволяет монтировать устройства на протяженных участках.
• Прибор не прихотлив к качеству теплоносителя, т.к. важные узлы не соприкасаются с рабочей средой.
• Высокая надежность. Благодаря отсутствию контакта ротора с жидкостью, помпа подвержена меньшему износу.

Среди главных недостатков циркуляционных насосов с «сухим» ротором можно выделить необходимость постоянного техобслуживания. Такие модели нуждаются в постоянном осмотре и регулярной смазке подвижных элементов. Также дополнительный шум от вентилятора может создавать некоторые неудобства, поэтому его устанавливают возле отопительного оборудования в котельной.

Вывод

Выбор между циркуляционным насосом с мокрым или сухим ротором зависит от конкретных условий эксплуатации и требований к работе устройства. Первые обеспечивают более низкий уровень шума и не требуют частного технического обслуживания. Вторые имеют более высокую эффективность и высокую надежность. Важно подобрать необходимую модель с учетом технических параметров системы.
