Открытый и закрытый контур отопления: особенности подбора оборудования
При организации автономной системы отопления перед владельцами домов возникает вопрос, стоит ли монтировать открытый или закрытый контур отопления. Такой выбор влияет не только на способ разводки трубопровода, но и на безопасность, эксплуатационные расходы и подбор оборудования.
Понимание отличий поможет правильно спроектировать систему, подобрать оптимальное оборудование и сопутствующие расходники, а также избежать типичных ошибок при монтаже и эксплуатации.
Что такое открытый контур
Открытый контур — гравитационная система, в которой вода циркулирует по трубам только естественным путем под воздействием своего расширения при нагреве. Испарения жидкости выходят через открытый расширительный бак, сообщающийся с атмосферой. Открытые системы применимы в небольших по площади домах и в основном существуют в старых системах.
Плюсы открытого контура
- Простота — нет сложной разводки и встроенной автоматики.
- Низкая стоимость оборудования и монтажа.
- Меньше проблем с избыточным давлением.
Минусы открытого контура
- Повышенный контакт воды с воздухом, который способствует образованию коррозии и осадков.
- Ограничение максимальной высоты подъема (уровень бака должен быть выше радиаторов).
- Риск потерь воды, необходимость частой доливки и контроля.
- Низкая эффективность обогрева за счет медленного движения жидкости.
- Ограничение в использовании теплоносителя и его возможность замерзания в зимний период.
Из-за быстрого износа и меньшей эффективности обогрева гравитационная система отопления считается изжившей себя сетью, которую монтажники не рекомендуют проектировать.
Что такое закрытый контур
Закрытый контур — герметичная система отопления, в которой теплоноситель движется в автоматическом режиме за счет встроенного циркуляционного насоса, обеспечивающего необходимое давление в трубопроводе. При этом жидкость не контактирует с внешней атмосферой, что исключает быстрый износ элементов системы.
Плюсы закрытого контура
- Меньшая коррозия и окисление, дольше служат радиаторы и котел.
- Эффективность работы отопления в помещениях и домах любой площади и конфигурации.
- Автоматизация (давление, подпитка, защита от перегрева) повышает надежность и безопасность сети.
Минусы закрытого контура
- Более высокая стоимость оборудования (мембранный бак, система управления, клапаны и др.).
- Необходимость правильной настройки давления и опрессовки сети.
- Риск гидроударов при некорректной установке или выборе размеров.
Ключевые критерии подбора оборудования
Расширительный бак
Для гравитационного контура нужен бак открытого типа, который будет располагаться на чердаке или в верхней точке системы. Объем бачка рассчитывается в зависимости от емкости отопительного контура и коэффициенту расширения воды. Как правило, такие расширители тяжело найти, или их делают самостоятельной сваривая из листов металла или подходящих стальных баков.
Для закрытой системы отопления выбирается мембранный бак, объем которого рассчитывается по определенной формуле с учетом гидравлических параметров теплосети.
Подробнее об этом можно прочитать в этом материале.

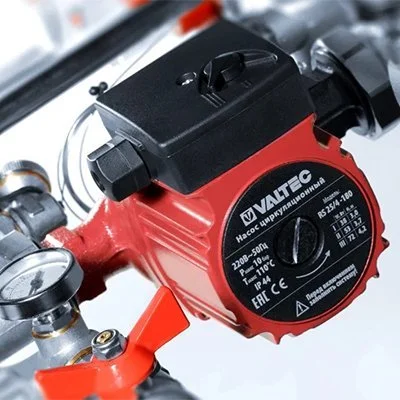

Насос циркуляционный
В закрытых системах обязательны циркуляционные насосы. Как правило, выбирают насосы для циркуляции трехскоростные, но есть модели с частотным регулированием, которые устанавливаются больше в сложных контурах.
Подбор оборудования осуществляется по напору и расходу (учитывайте потери давления по трубам и арматуре).
Читайте также: Как подобрать циркуляционный насос для системы отопления частного дома?
В открытых системах насосы используются реже, там возможна гравитационная циркуляция; если ставите насос — важно правильно рассчитать гидравлические показатели и настроить необходимую скорость движения жидкости.
Запорная и предохранительная арматура
Для закрытого контура нужны такие элементы системы, как предохранительный клапан, манометр, клапан подпитки, развоздушник, обратный клапан и др. В зависимости от сложности конфигурации сети их количество и тип может варьироваться.
Для открытой системы необходимы в большинстве случаев запорные краны для обслуживания и фильтры грубой очистки.
Трубы
Для открытых систем выбирайте материалы с устойчивостью к коррозии. Чаще всего выбирают трубы из полипропилена. Также важно правильно подобрать необходимый диаметр. В открытых контурах он больше, чем для герметичных систем.

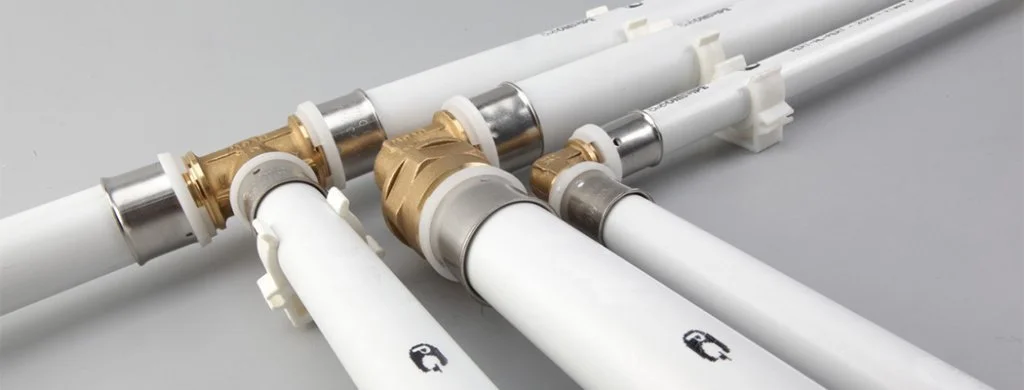

Для закрытых систем тип трубопровода выбирается в зависимости от области применения, будут ли устанавливаться радиаторы или монтироваться теплый пол. Чаще всего выбирают металлопластиковые трубы или сшитый полиэтилен, трубы из нержавеющей стали применяются при обвязке котельного оборудования.
Автоматика и защита
Закрытые контуры выгодно оснащать погодозависимым управлением, комнатными термостатами и другими элементами управления системы, чтобы грамотно расходовать энергоресурсы и снизить расходы на их потребление.
Открытые контуры тяжело оборудовать блоками управления, т.к. такая сеть непредсказуема и нуждается в человеческом внимании.
Заключение
Правильный выбор между открытым и закрытым контуром отопления определяется конфигурацией дома, требованиями к надежности и бюджетом. Закрытые системы дороже, но долговечнее и подходят для сложных проектов; открытые — проще и дешевле, но требуют большего внимания к сети и наличию теплоносителя в системе.
