Трехходовые смесительные клапаны: виды, принцип работы и назначение
Регулирующая арматура является важной частью современных инженерных систем. Она обеспечивает эффективное управление потоками жидкости, поддерживая стабильность работы систем отопления, горячего водоснабжения (ГВС) и водяных теплых полов.
В числе наиболее востребованных компонентов — трехходовые смесительные клапаны, которые благодаря своим особенностям широко применяются в различных сферах.
Что такое смесительный клапан и как он работает
Смесительный клапан — это устройство, предназначенное для смешивания или разделения потоков жидкости. Принцип работы трехходового смесительного клапана заключается в направлении двух входящих потоков на один выход или в распределении одного входящего потока на два выхода. Это позволяет эффективно регулировать температуру и давление рабочей жидкости.
К примеру, в системе отопления такой смеситель может регулировать подачу теплоносителя одной температуры в каждый контур, при этом обеспечивая стабильное давление жидкости. В системах ГВС и водяного теплого пола трехходовые устройства поддерживают комфортную температуру воды, предотвращая её перегрев или охлаждение.
Виды трехходовых смесителей и их назначение
Все смесительные клапаны можно условно разделить на две группы: устройства с термостатической вставкой и без нее.
Термостатические клапаны

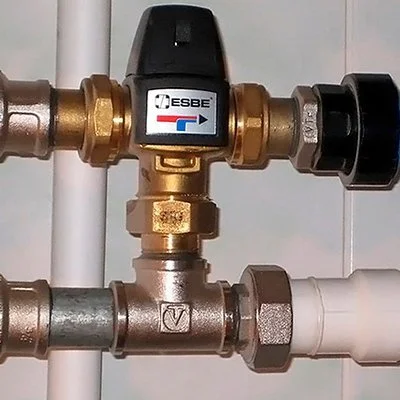

Трехходовые смесители с термовставкой имеют встроенный термостатический элемент, с помощью которого осуществляется контроль температуры теплоносителя.
В зависимости от размещения и назначения данный смесительный узел осуществляет охлаждение воды, выполняя подмес жидкости из обратки, или нагрев теплоносителя за счет подачи горячей воды из подающего контура.
Такие устройства имеют широкую область применения и используются в качестве:
- Антиконденсатных клапанов при обвязке твердотопливного котла. Такие устройства монтируются на обратном трубопроводе, ведущему к отопительному котлу, и защищают оборудование от перегрева и образования нежелательного конденсата на стенках теплообменного узла.
- Смесительных узлов в системе водяного теплого пола. Смесители устанавливаются в насосно-смесительных узлах напольного обогрева и обеспечивают подачу теплоносителя в пределах 30-45°С при одновременной работе теплых полов с радиаторным обогревом.
- Противоожоговых приборов в системе горячего водоснабжения. Смесительные клапаны могут использоваться при обвязке бойлеров косвенного нагрева или непосредственно монтироваться под умывальник, обеспечивая подачу воды комфортной температуры.
Смесители ротационного или поворотного типа
3-ходовая регулирующая арматура без термоэлемента, которая позволяет регулировать расход жидкости в системе за счет пропускной способности (Kvs) смесительного клапана. Она используется для контроля за потоком жидкости, обеспечивая необходимый баланс между горячей и холодной водой.
Внутри корпуса устройства размещается заслонка, положение которой позволяет полностью или частично открыть/закрыть движение жидкости. Это определяет функцию смесителя, которая может работать на смешение или разделение потоков теплоносителя.
Грамотная настройка показателя Kvs обеспечивает бесперебойную и энергоэффективную работу системы отопления или водоснабжения. При высоких значениях коэффициента пропускной способности могут наблюдаться большие колебания температур после клапана, при низких – снижение давления в контуре и образование воздушных пробок.

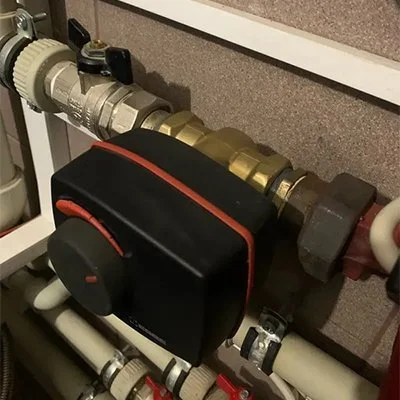

Как правило, такие устройства устанавливаются в системе отопления для обвязки отопительного оборудования или нескольких контуров обогрева с разными температурными режимами. Они могут быть с ручным управлением или поставляться с сервоприводом для автоматизации процесса теплоснабжения.
При ручном управлении выставляется необходимое значение Kvs с помощью специального рычага, размещенного на корпусе клапана. Такие модели дополнительно оснащаются адаптером для монтажа электропривода и перевода смесителя в автоматический режим управления.
Заключение
Трехходовые смесительные клапаны играют ключевую роль в обеспечении эффективности и стабильности работы систем отопления, ГВС и водяных теплых полов. Выбор подходящего типа смесителя зависит от необходимости выполнения определенных задач и условий эксплуатации.
