Термостатические клапаны в системе отопления: виды, особенности подключения и настройки

Безопасная эксплуатация системы отопления и ее стабильная работа обеспечивается благодаря грамотному подключению отопительных приборов. Для этих целей используются различные виды запорно-регулирующей арматуры.

В этом материале расскажем о таких незаменимых устройствах, как термостатические клапаны: какие бывают виды, для чего они предназначены и где устанавливаются.

Разновидности термостатических клапанов и их назначение

По принципу действия термостатические приборы разделяют на:

• Смесительные. Арматура осуществляет смешивание двух потоков жидкости с разной температурой для поддержания оптимальных температурных показателей теплоносителя на выходе.
• Отводные. Устройства распределяют теплоноситель между потоками и изменяют движение жидкости по разным направлениям в соответствии с необходимой температурой воды на выходе.

В зависимости от способа управления:

• Нерегулируемые. Клапаны поставляются с заводской настройкой на определенную температуру смешивания.
• С ручным управлением. Приборы оснащены ручкой регулировки с температурной шкалой для изменения и настройки необходимой температуры теплоносителя на выходе вручную.

В зависимости от количества патрубков подключения терморегулирующие устройства делятся на:

• Двухходовые. Движение жидкости осуществляется в одном направлении, а температура теплоносителя контролируется при помощи внутреннего штока, который регулирует расход жидкости и ее объем в отопительные приборы.
• Трехходовые. Клапаны имеют три канала. В смесительный — два входа горячей и холодной воды, за счет чего происходит смешение двух потоков жидкости, и выход теплоносителя необходимой температуры. В отводных – один вход и два выходных патрубка, между которыми происходит распределение потока.
• Четырехходовые. Как и 3-хходовые аналоги, они используются для смешивания потоков теплоносителя в отопительной системе.

Назначение термо смесительной арматуры

Применяются такие устройства в системах отопления для:

• подачи теплоносителя с постоянной температурой в контуры радиаторного отопления и в системе водяного теплого пола;
• регулирование температуры воды в обратной магистрали для защиты теплообменных узлов твердотопливного котла от образования конденсата и оптимизации работы отопителя;
• снижения нагрузки на отопительное оборудование за счет экономии тепловой энергии и грамотного расхода топлива.

Использование термостатических клапанов положительно сказывается не только на отопительном оборудовании, но и на всей системе в целом:

• Обеспечивается защита системы от колебаний температур.
• Обеспечивается комфортная температура отопления в помещениях.
• Увеличивается продолжительность эксплуатации оборудования.
• Снижаются затраты на отопление.

Место установки термостатических клапанов

В зависимости от типа терморегулирующие устройства могут монтироваться на разных участках системы:

• На радиаторах отопления.

  В зависимости от типа подключения отопительной батареи используются прямые и угловые термостатические клапаны.

  При монтаже терморегулятора необходимо учитывать направление потока теплоносителя, которые должно совпадать с направлением стрелки на корпусе устройства.

  При установке терморегулирующего вентиля вместе с термоголовкой положение регулятора должно быть в зоне наименьшего воздействия внешних факторов (сквозняк или тепловой поток от батареи).

• В смесительном узле при обвязке котла на твердом топливе.

  В твердотопливном агрегате контролировать температуру теплоносителя не представляется возможным. Вода в котле может нагреться до 85 градусов, а в устройствах без автоматики эти показатели могут достигать и 100°. При подаче такой жидкости в радиаторы существует риск получения ожогов, особенно если речь идет о детях.



  Чтобы скорректировать температурные показатели воды в трубопроводе и при этом сэкономить полезную тепловую энергию (при наличии буферной емкости), отопитель обвязывается со смесительным узлом, на котором размещается термостатическая арматура. Она регулирует температуру подачи на выходе и при ее увеличении подмешивает остывшую воду из обратки в подающую магистраль.

  В зависимости от сложности отопительной системы смесительный узел может подключаться к распределительному коллектору, что требует дополнительного места в котельной.

  Для экономии полезного пространства и быстроты монтажа можно приобрести насосную группу, которая уже может включать термоклапан. В этом случае все необходимое поставляется в сборе: достаточно прикрепить комплект на кронштейны и присоединить трубопровод. При выборе системы быстрого монтажа стоит обращать внимание на рабочий диапазон температур и kvs встроенного клапана.

• В напольном отоплении.

  Система водяного теплого пола – низкотемпературный контур отопления, в котором температура жидкости не должна превышать 40-55 градусов в зависимости от толщины стяжки и напольного покрытия. Для регулирования температурных показателей в отопительных ветвях используются термосмесительные элементы, которые устанавливаются в насосно-смесительных узлах.

  При установке термостатического клапана важно убедиться, что направление потока воды соответствует показателям, указанными на корпусе устройства.

  Перед входным патрубком рекомендуется устанавливать сетчатые фильтры для грубой очистки воды, а в местах подключения прибора возможна установка запорной арматуры для обеспечения замены устройства или его технического обслуживания.

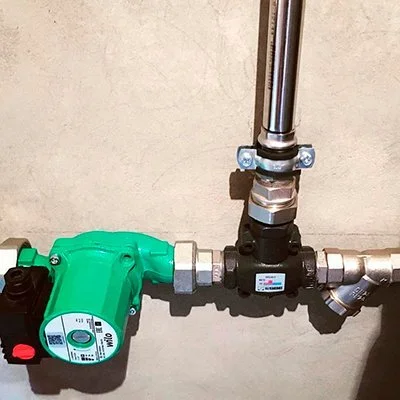

• На байпасе (малый контур) у твердотопливного котла.

  Подобное размещение позволяет защитить отопительное оборудование от образования конденсата на теплообменнике, что обеспечит стабильную работу аппарата и защитит его от образования ржавчины. Конденсат также является причиной образования сажи на стенках дымохода и топки, что снижает производительность отопительного агрегата и уменьшает продолжительность работы оборудования. Чтобы обеспечить долгий срок службы котла, создается малый контур отопления.

  Для поддержания постоянной температуры теплоносителя, возвращающегося в теплогенератор, смеситель необходимо монтировать на обратном трубопроводе.

  Обратите внимание, при монтаже трехходового смесителя циркуляционный насос должен быть установлен на трубопроводе, где находится всегда открытый патрубок (вход жидкости) регулирующей арматуры.

Настройка трехходовых клапанов с ручным управлением

Любой термостатический клапан необходимо устанавливать на трубопровод только после перекрытия подачи воды и спуска теплоносителя из трубопровода.

Установка температуры теплоносителя на выходе выполняется при помощи ручки в соответствии с диапазоном настроек выбранной модели. Некоторые производители во избежание случайных изменений настроек оборудуют ручку термостатической арматуры защитной крышкой. Чтобы выполнить настройку, необходимо снять крышку, под которой размещается регулирующая рукоятка, и выставить температуру смешивания жидкости.

При настройке температуры смешивания воды рекомендуется руководствоваться инструкцией, прилагаемой к запорно-регулирующей арматуре.

Вывод

Термостатический клапан – важный элемент любой системы отопления. Правильно подобранная запорно-регулирующая увеличит эффективность обогрева и снизит затраты на отопление.

В интернет-магазине Progreem.by представлен широкий ассортимент термосмесительных устройств с различными температурными диапазонами и пропускной способностью, что позволяет подобрать прибор оптимальный по цене и качеству.

При этом стоит соблюдать рекомендуемые производителем правила установки и настройки терморегулирующих приборов, что может повлиять на продолжительность и качество работы всей системы в целом. Если есть сомнения, лучше всего доверить монтаж проверенным и опытным специалистам.
