Реле давления для водяных насосов: преимущества использования, особенности установки

В современном мире эффективное использование воды является одной из ключевых задач. Особенно важно обеспечить надежность и эффективность работы водяных насосов, которые устанавливаются в частых домах для организации автономной системы водоснабжения.

Одним из ключевых компонентов насосного оборудования является реле давления, о назначении и принципе работы которого мы поговорим в этой статье.

Что такое реле давления?

Реле давления – это компактное устройство, которое используется для автоматического управления насосным оборудованием, а также для контроля и регулирования напора в водопроводной сети. Оно выполняет функцию включения и выключения насоса в зависимости от заданных параметров давления.

Конструкция и принцип работы прессостата

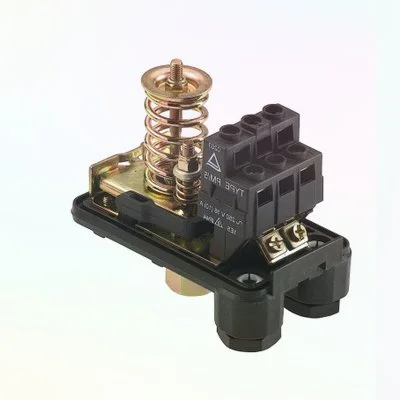

В зависимости от устройства реле перепада давления может быть механическим и электронным. Механический прибор обычно состоит из пластикового корпуса, внутри которого размещены:

• Мембрана, которая реагирует на изменения напора внутри системы.
• Малая и большая пружины с регулирующими винтами, при помощи которых выставляются верхний и нижний пределы перепада давления.
• Электрические контакты – элементы прибора, которые взаимодействуют с двигателем насоса, выключая или включая его.

За счет простоты конструкции такие модели отличаются износостойкостью и надежностью. Принцип работы такого механизма заключается в следующем:

1. Когда давление в системе падает ниже заданного предела, контакты замыкаются и отправляется сигнал на электронасос, который включается и подает воду в водопровод до тех пор, пока давление не выровняется до максимально уставленного значения.

2. При увеличении напора выше выставленных настроек контакты размыкаются, отключая водяной насос. Таким образом, реле перепада давления обеспечивает стабильную работу насосного оборудования и предотвращает перегрузку электромотора.

Электронный прессостат – современное устройство, которое может входить в состав блока автоматики насосной станции и управляет работой насоса, обеспечивая плавный запуск и защиту оборудования «от сухого хода». Настройка пределов давления выполняется посредством расположенных на корпусе регулирующих болтов.

Основные задачи реле давления:

• Автоматизация процесса подачи воды в точки водоразбора. Устройство включает и выключает водяную помпу в автоматическом режиме в зависимости от выставленных настроек.
• Контроль давления в водопроводе. Прессостат следит за напором в системе и позволяет поддерживать оптимальное давление в водопроводной сети, предотвращая его скачки.
• Увеличение ресурса насосного оборудования. Реле давления снижает частоту включения насоса и защищает его от перегрузки и повреждений.
• Экономия энергии. Прибор позволяет помпе работать только при необходимости, что уменьшает расход электроэнергии и снижает затраты на эксплуатацию системы водоснабжения.

Особенности монтажа реле с водяным насосом

Чтобы гарантировать правильную работу системы и ее максимальную эффективность, необходимо соблюдать определенные правила установки устройства автоматики:

• Реле давления должно быть установлено в непосредственной близости от насоса, чтобы избежать перепадов давления и обеспечить точную настройку автоматического включения и выключения насосного оборудования.

• Монтаж прессостата осуществляется через пятиходовой штуцер или фитинги необходимого диаметра подключения к нагнетательной линии.

• При установке реле перепада для совместной работы с гидроаккумулятором он монтируется непосредственно к накопительному бачку. Стоит отметить, что рабочие показатели давления устройства автоматики выставляются в соответствии с установленным входном давлении в гидробачке.

• Подключение реле к электросети осуществляется в соответствии с приведенной в техническом паспорте схемой. Обращаем внимание, что модели некоторых производителей, например, VALTEC, можно подключать к насосу с трехфазным подключением. В этом случае прессостат подключается через магнитный пускатель.

• Кабели и провода должны быть защищены от повреждений и правильно заземлены, чтобы обеспечить безопасную и надежную работу системы.

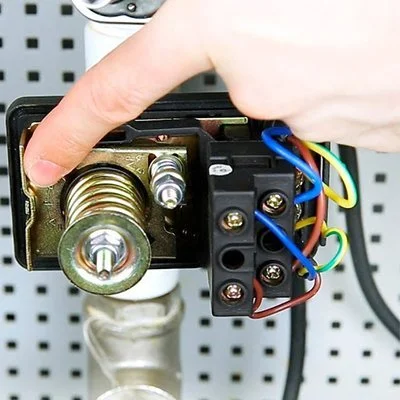

• Настройка и опрессовка системы. После установки и настройки реле перепада необходимо провести работу насосного оборудования на соответствие выставленных напорных показателей. Это позволит достичь оптимальной работы водопроводной сети и избежать нежелательных скачков давления или перегрузки насоса.

Заключение

Автоматика насосного оборудования играет важную роль в создании необходимых условий для комфортного потребления воды в доме. Важно правильно подобрать устройства регулировки работы насоса в соответствии с техническими параметрами системы водоснабжения и электрической помпы. От этого будет зависеть эффективность и безопасность эксплуатации водопроводной сети и всех сантехнических приборов, подключенных к ней.
