Как рассчитать мощность радиатора отопления? Какое количество секций нужно?

При выборе радиатора отопления всегда возникает вопрос: «А сколько необходимо секций для эффективного обогрева помещения?». Ответ на вопрос даем в этой статье.

Расчет количества секций по площади

Расчет тепловой мощности отопительной батареи производится, исходя из теплопотребности помещения, в котором нужно установить или заменить радиатор.

Простая формула расчета состоит в том, что на каждый кв.м. необходимо 100 Вт теплоотдачи обогревателя, однако при таком расчете не учитываются тепловые потери комнаты.

Чтобы рассчитать точную необходимую тепловую потребность помещения, нужно знать следующие параметры комнаты:

• Площадь;
• Высота;
• Количество окон;
• Качество остекления;
• Количество внешних стен;
• Качество теплоизоляции;
• Расположение комнаты;
• Наличие защитного экрана и глубины ниши под радиатор.

Детальная формула расчета следующая:

Q=S*q*k*100

Где S – площадь помещения, q – коэффициент теплопотерь, k – коэффициент учета климатических условий.

Показатель q рассчитывается следующим образом:

q = q1* q2* q3* q4* q5, где:

• q1 – теплопотери через стены (для помещения с одной стеной, выходящей на улицу, коэффициент составит 1, с двумя – 1,2).
• q2 – теплопотери через окна (при наличии 1 стеклопакета с удвоенными стеклами коэффициент составит 1; для 2х оконных проемов или обычного деревянного окна – 1,1; двойной стеклопакет с аргоном или окно с тремя воздушными камерами – 0,85).
• q3 – коэффициент, учитывающий расположение комнаты к северу и югу (для северных, северо-восточных, восточных – 1,1, а для южных и юго-западных, западных – 1).
• q4 и q5 учитывают наличие декоративных экранов и ниш. При наличии экрана коэффициент умножается на 1,1, при наличии углубления под радиатор коэффициент умножается на 0,05. При их отсутствии показатель – 1.

Данная формула составлена без учета теплоизоляции стен и пола: при тонких стенах коэффициент умножается на 1,1, при качественном утеплении коэффициент умножается на 0,87, для стен с кладкой в 2 кирпича или с небольшим утеплением значение равно 1).

Для частных домов учитывается также качество утепления потолка: если над комнатой размещен неутепленный чердак или мансарда, коэффициент равен 1, при утепленной мансарде или жилом помещении сверху – 0,8.

Показатель k составляет: 1 – для умеренных широт, 0,7 – для южных регионов, 1,5 – для территорий с суровыми зимами.

Данная формула предназначена для расчета необходимого теплового потока в помещении с высотой потолков не более 3 м.

Расчет мощности стального панельного радиатора

Панельные модели – недорогие радиаторы отопления, которые обладают высоким КПД (до 75%). Мощность отопительной батареи определяется в зависимости от типа прибора (10, 11, 21, 22, 33, где первая цифра указывает на количество рядов панелей, а вторая – на количество конвекторов). Например,

• Тип 10 – конструкция глубиной до 47 мм не имеет облицовки и конвектора, оснащена одним рядом панелей.
• Тип 11 – прибор глубиной до 63 мм с одним рядом секций и конвектором без установленной сверху решетки.
• Тип 21 – двухрядная конструкция с одним конвектором между ними, глубиной до 66 мм.
• Тип 22 – двухрядный прибор с двойными конвекционными ребрами между ними и верхней решеткой.

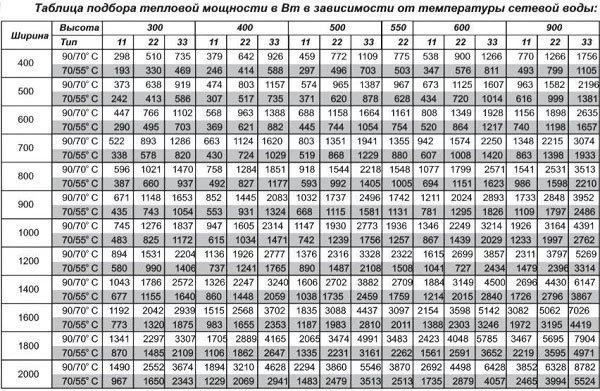

Радиаторы отопления разных производителей имеют разные показатели теплоотдачи (указываются в паспорте изделия). К примеру:

В соответствии с таблицей тепловой мощности и коэффициента теплопотерь подбирается прибор с необходимыми размерами и теплоотдачей.

Расчет количества трубок и секций у трубчатых радиаторов

Прочные радиаторы отопления с высокими показателями рабочего давления. Неразборные приборы изготавливаются секционным способом от 2 до 12 приваренных к коллектору труб.  Тепловая мощность при Δ t 70 С° варьируется в пределах от 20 до 140 Вт для одного ребра в зависимости от высоты радиатора и производителя.

Необходимое количество секций батареи рассчитывается по формуле: N=Q/Wрад, где Q – тепловая потребность помещения, а Wрад – теплоотдача одной секции выбираемой модели.

Стоит отметить, что мощность прибора также зависит и от количества трубок (колонок) в секции. Для точного расчета всех параметров агрегата с учетом высоты, количества трубок и ширины радиатора, обратитесь к нашим специалистам.

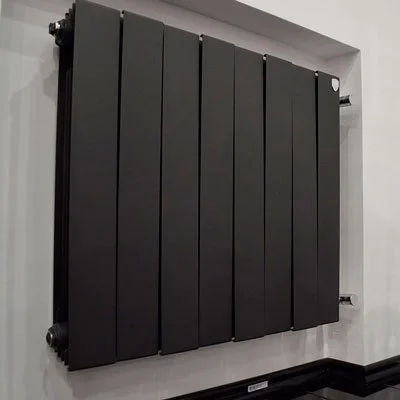

Расчет количества секций алюминиевого и биметаллического радиатора

Алюминиевые и биметаллические модели также, как и трубчатые, продаются секциями.

Тепловая мощность при Δ t 70 С° для одной секции алюминиевого радиатора находится в пределах 83-215 Вт в зависимости от модели и размеров.
Тепловая мощность при Δ t 70 С° для одной секции биметаллической батареи отопления: 70-202 Вт в зависимости от производителя и размера прибора.

Стоит помнить, что несмотря на хорошую теплоотдачу, отопительные приборы из алюминия не рекомендуется устанавливать в системах центрального отопления. Подробнее: Почему не стоит устанавливать алюминиевые радиаторы в центральном отоплении?

Биметаллические модели намного прочнее и способны выдержать большие гидроудары, а стальной сердечник защищает батарею от коррозии.

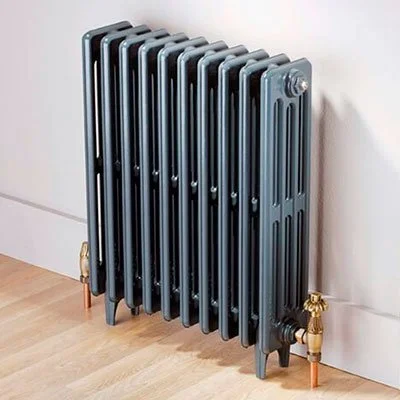

Расчет чугунного радиатора

Расчет необходимого количества секций батареи отопления из чугуна производят аналогично алюминиевым или биметаллическим: тепловую потребность помещения делят на теплоотдачу одной секции радиатора отопления.

Теплоотдача одного ребра чугунного прибора варьируется от 85 до 155 Вт в зависимости от модели и размеров.

Такие отопительные батареи отличаются надежностью и долговечностью, устойчивы к коррозии и воздействию химических реагентов. Используется, как правило, для монтажа в центральной системе отопления.

Нюансы выбора

Температура теплоносителя и температурный режим в отапливаемом помещении. При выборе батареи следует учитывать поддерживаемую температуру в помещении. Оптимальной считается температура воздуха от 22 до 24 °С. В автономной системе отопления можно регулировать температуру нагрева теплоносителя. В квартирах с центральным отоплением такой возможности нет, поэтому выбирать следует из тех моделей, которые способны выдержать большую температурную и гидравлическую нагрузку.

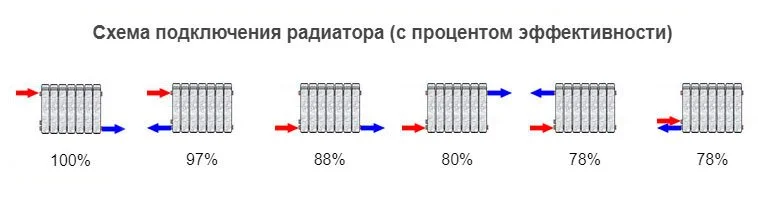

Схемы подключения радиатора. Процент эффективности отопления зависит также и от способа подключения прибора. Наиболее эффективным считается диагональное подключение, которое обеспечивает равномерный прогрев секций. Если у вас другая схема подсоединения батарей к трубопроводу, стоит выбирать модели мощностью чуть больше рассчитанного.

Однотрубная система отопления. Стоит помнить, что для однотрубной системы характерно неравномерное распределение тепла между радиаторами отопления, поэтому самый дальний от подающей трубы отопительный прибор должен быть больше остальных.

Соотношение площади остекления к площади помещения. Для комнат больших по площади и с двумя оконными проемами стоит приобретать две батареи, при этом учитывают площадь остекления. В помещение с двумя одинаковыми оконными проемами ставят одинаковые по мощности отопительные приборы.

Вывод

Чтобы правильно рассчитать необходимое количество секций радиатора отопления следует учитывать множество показателей. При этом не каждая разновидность прибора подойдет к конкретному помещению. Обращайте внимание на теплоотдачу отопительной батареи, указанную в паспорте изделия.
