Радиаторы отопления с нижним и боковым подключением – преимущества и недостатки
При выборе радиатора отопления необходимо учитывать несколько важных параметров. Это не только теплоотдача прибора, его дизайн или габариты, но также и тип подключения. При этом способ монтажа батарей отопления определяется еще на стадии планировки, когда выбирается тип разводки трубопровода.
В этой статье рассмотрим особенности нижнего и бокового подключения отопительных приборов, их преимущества и недостатки, а также выясним, влияет ли способ подводки на тепловую мощность радиатора.
Способы подключения радиатора отопления
Любой отопительный прибор может иметь несколько патрубков подключения, что позволяет подвести к ним трубы как снизу, так и сбоку. При этом способ разводки зачастую определяется типом системы отопления, которая может быть однотрубной и двухтрубной.
Подробнее об особенностях каждого вида вы можете прочитать в нашей статье: «Однотрубная или двухтрубная система отопления — какая лучше?»
Боковое подключение
Распространенный способ подводки труб к отопительным приборам. В этом случае трубопровод подключается к патрубкам входа и выхода, расположенных на боковой части корпуса батареи отопления. При этом такое подключение может быть:

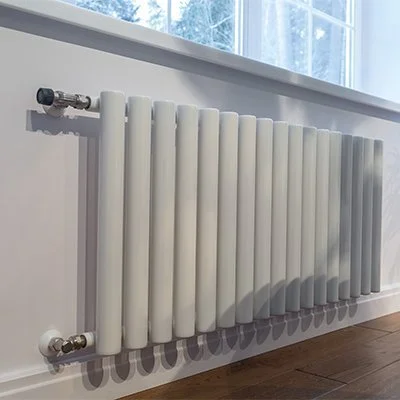

- Одностороннее. Подающая и отводящая магистраль подключается с одной стороны прибора. Чаще всего такая схема встречается в многоквартирных домах старого фонда с центральной системой отопления. При такой подводке необходимо грамотно выполнить балансировку системы, чтобы обеспечить равномерное распределение теплоносителя между батареями.
- Двухстороннее диагональное. Подвод и отвод трубопровода располагаются по обе стороны радиатора, при этом теплоноситель поступает прибор в верхнюю часть, а выходит в тепловую магистраль из нижнего патрубка. Стоит отметить, что данная схема разводки считается самой эффективной, т.к. она обеспечивает равномерный прогрев секционных батарей. Более того, такой тип подводки позволяет устанавливать радиатор с большим количеством секций.
- Двухстороннее проходное. Присоединение отводящей и подводящей линии осуществляется к отверстиям справа и слева на корпусе радиатора на одной высоте, как правило, снизу. Такая схема может встречаться как при однотрубной, так и двухтрубной разводке.
Преимущества бокового подключения:
- Простота монтажа.
- Удобство обслуживания.
- Возможность нарастить (присоединить) дополнительные секции, не переделывая узел подключения.
- Высокая теплоотдача.
Среди недостатков можно выделить следующие:
- Визуальный аспект. Трубы могут быть видны, что не всегда эстетично.
- Ограниченный выбор места установки. Боковое подключение может ограничивать возможности размещения радиатора.
Нижнее подключение
Данный тип разводки применяется чаще всего в тех случаях, когда необходимо скрыть подводящие трубы и визуально освободить пространство от лишних труб. В этом случае подвод магистрали осуществляется снизу (в нижнем торце прибора), при этом патрубки подачи и обратки располагаются рядом. Межосевое расстояние между ними составляет 50 мм, поэтому присоединение труб выполняется при помощи узла нижнего подключения, так называемого «бинокля». Также встречаются приборы, у которых подачу и обратку можно развести с двух сторон. В таком случае отопитель подключается через одинарные узлы.
В зависимости от расположения выводов отопительная батарея может иметь подключение:
- левостороннее,
- правостороннее,
- по центру.
Преимущества нижней подводки:
- Эстетичный внешний вид.
- Возможность сэкономить на трубах при лучевой разводке тепломагистрали.
Среди минусов данного типа подключения выделяют:
- Меньшая эффективность тепловой отдачи.
- Увеличение стоимости батареи отопления.
- Ограничения по установке.
Сравнивая теплоотдачу прибора с нижним и боковым подключением, то качество обогрева батарей с подводом труб снизу можно соотнести с тепловой эффективностью радиатора с боковой односторонней подводкой, что уступает только диагональной.
Тем не менее высокая теплоотдача прибора с нижним подключением во многом зависит также и от стабильно высокого давления в системе отопления и размеров отопителя. Подключая батарею больших габаритов, в особенности вертикальных конструкций, можно столкнутся с неравномерным обогревом секций. Поэтому важно правильно подбирать отопительный прибор в соответствии с техническими параметрами системы теплоснабжения дома.
Читайте также: «Как рассчитать мощность радиатора отопления? Какое количество секций нужно?»
Вывод
Выбор способа подключения зависит от типа разводки тепломагистрали, технических характеристик отопительной сети, интерьерных решений и ваших предпочтений. Если у вас есть еще вопросы, связанные с подбором радиатора отопления, обращайтесь за квалифицированной консультацией к нашим специалистам. Работаем более 10 лет в сфере отопительного оборудования. Сотрудничаем с надежными и проверенным производителями и поставщиками в РБ. Предоставляем официальную гарантию на всю линейку представленных батарей.
Звоните по указанным на сайте телефонам или задайте свой вопрос через форму обратной связи. Всегда рады помочь с выбором.
