Предохранительные клапаны: виды, настройка регулируемого сбросного клапана
Закрытая система отопления постоянно находится под давлением, т.к. теплоноситель циркулирует в герметичном контуре, при этом нагревается и остывает. Для предотвращения аварийных ситуаций и обеспечения безопасного использования отопительного оборудования применяются предохранительные клапаны.
Назначение предохранительных клапанов
Устройства предназначены для обеспечения защиты от превышения давления водогрейных котлов, бойлеров, сосудов под давлением, систем отопления, напорных трубопроводов путем сброса теплоносителя или нагретых паров и газов в окружающую среду или в дренажный трубопровод.
Читайте также: «Группа безопасности для котлов и бойлеров: назначение и принцип работы».
Виды аварийных клапанов
По способу настройки предохранительные клапаны делятся на два вида:
- нерегулируемые;
- регулируемые.
Нерегулируемые клапаны имеют фиксированную заводскую настройку. Например, в линейке торговой марки Valtec представлены устройства с рабочим давлением 1,5 – 3 – 6 бар. Такая арматура бывает только в типоразмере полдюйма. Клапаны рассчитаны на максимальную температуру 120° и имеют возможность ручного открытия для проверки работоспособности и профилактики.

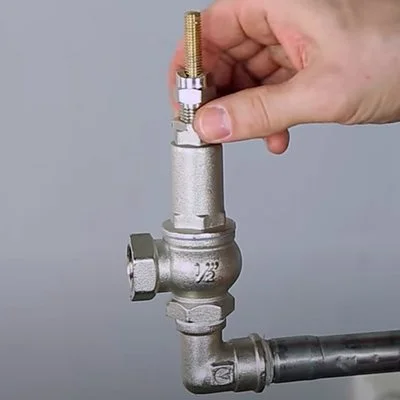

Регулируемые клапаны «Валтек» имеют диапазон настройки от 1 до 12 бар и рассчитаны на рабочую температуру 150 градусов. Приборы представлены в исполнении от 1/2 до 2 дюймов.
Как настроить регулируемый предохранительный клапан?
Настройка осуществляется в смонтированной отопительной системе при ее опрессовке. Далее расскажем, как перенастроить регулирующую арматуру с заводской настройки 3 бара на 6.
Для настройки предохранительного клапана на значение более высокое относительно имеющегося для начала необходимо установить регулировочную втулку в нижнее положение.
Этапы настройки предохранительного клапана:
-
Снять гайку фиксации подрывной втулки и саму втулку.
-
Ослабить контрящую гайку и закрутить регулировочную втулку до упора.
-
С помощью манометра поднять давление в системе до уровня, на котором необходимо срабатывание клапана.
-
Отпускаем регулировочную втулку до момента падения давления или появления капель на клапане, а потом зафиксируем контрящую гайку.
-
Снизить давление в системе, а затем снова поднять его до уровня срабатывания устройства. Если клапан срабатывает, повторяем процедуру подрыва ещё два раза. Если прибор не начинает подкапывать, то откручиваем контрящую гайку, доводим настройку клапана. После чего возвращаемся к тестированию.
-
Когда вентиль аварийного сброса давления настроен, устанавливаем подрывную втулку и гайки фиксации. Гайки должны оставлять до втулки зазор от 0,5 до 1 мм.
-
Опустив давление в системе до рабочего, необходимо проверить принудительный подрыв клапана, провернув втулку принудительного открытия на четверть оборота.
-
Настройка клапана завершена.
Как работает настроенный сбросной клапан?
При достижении настроечного давления клапан открывается. Если давление продолжает расти, устройство открывается сильнее и достигает полного открытия при превышении давления на 10% выше настроечного.
Если пропускной способности клапана не хватит, сбросить давление он не сможет. Именно поэтому важно правильно подобрать клапан аварийного сброса давления. Все расходные характеристики предохранительных вентилей (коэффициенты расхода, расчетные площади сечения и таблицы пропускной способности) должны указываться в паспорте прибора.
Нюансы регулируемого предохранительного клапана Valtec
Запорно-регулирующий вентиль может подтекать по штоку во время срабатывания в случае, когда к нему подсоединен отводящий трубопровод, создающий противодавление.
В нормативной документации РФ есть требования, запрещающие уплотнение штока, т.к. оно может прикипеть и не допустить срабатывание клапана при требуемом давлении.
В то же время в другом ГОСТе есть противоположные требования.
Т.к. «взрывник» один, а требований два. То уплотнительное кольцо идет в комплекте и в случае необходимости может быть установлено на предусмотренное конструкцией клапана место.
Вывод
Предохранительный клапан – важный элемент системы отопления с принудительной циркуляцией теплоносителя, особенно в тех случаях, когда отопительный котел не оборудован системой автоматического управления (например, твердотопливный котел).
А в вашей отопительной системе установлен аварийный клапан? Делитесь своими историями и опытом настройки устройств в комментариях.
