Монтаж сэндвич-дымохода через крышу: основные элементы, схема установки, особенности сборки
Прочитав эту статью, вы узнаете: ✔ какой есть особенности у сэндвич-трубы, ✔ какие элементы необходимы для грамотной сборки утепленного дымохода, ✔ какая последовательность работ по его монтажу.
Любое отопительное оборудование, для которого в качестве топлива используются газ, дрова, уголь и другие виды сгораемого сырья, требует организации надежной и безопасной системы дымоудаления. Дымоходы из нержавеющей стали считаются одной из доступных и универсальных систем отвода продуктов сгорания.
В этой статье расскажем об отличительных чертах сэндвич-дымоходов, а также рассмотрим нюансы сборки и монтажа утепленных двустенных труб.
Особенности конструкции сэндвич-трубы из нержавейки
Стальные дымоходы могут изготавливаться из стали различных марок, которые отличаются по составу и условию эксплуатации. Например, нержавейка AISI 430 содержит порядка 16% хрома и 0,12% углерода, что обеспечивает жаропрочность изделия и надежность сварных швов. Максимальная рабочая температура таких сплавов достигает 600°С. Такие трубы подходят для установки как с газовыми котлами, так и агрегатами на твердом топливе, работающими на дровах или угле.

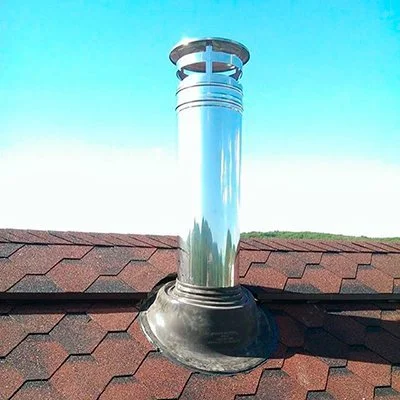

![Дымоходная труба на крыше Дымоходная труба на крыше](/upload/medialibrary/9b4/ydha27fnpjir8a0gwr7pp8b2zr6j60f3/dimohod_sendvich_1.jpg)
В зависимости от конструкции трубы из нержавейки могут быть одностенными и двустенными.
Одностенные дымоходы отличаются простой конструкцией и недорогой ценой, однако за счет высокой теплопроводности такие дымовые каналы могут стать причиной образования конденсата, если труба проходит в неотапливаемом помещении.
Двустенные дымоходные системы состоит двух труб разного диаметра, между которыми располагается негорючий слой утеплителя, выполненный из базальтового волокна различной плотности и толщины. Теплоизоляционный материал снижает образование конденсата и обеспечивает стабильную температуру дымовых газов в канале. Среди дополнительных положительных качеств сэндвич-дымохода можно выделить следующие:
- обеспечение хорошей устойчивой тяги;
- легкость конструкции и простота монтажа;
- возможность сборки дымохода любой сложности;
- пожарная безопасность.
Читайте также: «Виды дымоходов: особенности, преимущества и недостатки».
Монтаж сэндвич-дымохода через кровлю
Прежде чем приступить к сборке и установке дымоходной системы, необходимо убедиться, что диаметр и высота трубы соответствует требованиям к дымоходу, указанным в паспорте отопительного котла.
Основные комплектующие для монтажа

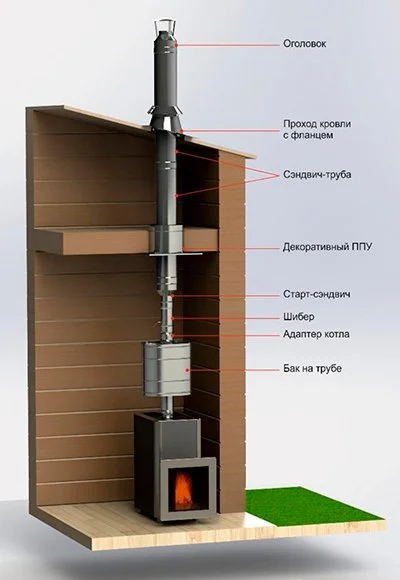

Чтобы грамотно выполнить подключение и вывод дымохода через перекрытия и кровлю, могут понадобиться следующие элементы системы:
![Монтаж двустенного дымохода Монтаж двустенного дымохода](/upload/medialibrary/0b3/u52a97a5civuntxggjezklr5qogefj40/dimohod_montag_001.jpg)
- Адаптер котла – элемент подключения дымового канала к отопительному агрегату. Важно! При стыковке с теплогенератором место соединения адаптера и патрубка подключения котла необходимо уплотнить, чтобы исключить попадание конденсата на теплогенерирующий аппарат.
- В случае расположения патрубка подключения сзади котла необходимо установить тройник со сборником конденсата в нижней части.
- Одностенная труба из нержавеющей стали. При сборке системы дымоудаления из сэндвич-трубы начальный отрезок дымохода от отопителя должен быть выполнен из монотрубы. Это позволяет обеспечить необходимы теплоотвод, так как температура отходящих газов на выходе очень высокая. При использовании каналов с теплоизоляцией есть риск изменения структуры изоляционного волокна и его спекание. Данный отрезок также может выполнен с использованием дымохода-конвектора или сетки для камней (например, в бане), а также бака для нагрева воды.
- Шибер – участок трубы со специальной заслонкой, с помощью которой регулируется уровень тяги в дымоотводящем канале.
Обратите внимание! Нельзя закрывать задвижку полностью для обеспечения безопасности.
- Старт-сэндвич – элемент дымохода, который позволяет перейти с одностенной трубы на утепленный сэндвич-канал.
- Сэндвич-трубы – прямые двустенные трубы с теплоизолирующим слоем, которые могут отличаться по длине. В продаже встречаются каналы длиной 0,25 – 0,5 – 1 метров. При расчете необходимой длины необходимо отнимать ширину стыков, чтобы получить полезную длину трубы.
- Хомуты – комплектующие системы, которые фиксируют трубы между собой на поперечных стыках и обеспечивают герметичность соединения.
- Потолочно-проходной узел. Отрезок трубы, который предназначен для прохода дымового канала через перекрытие дома и создания необходимого воздушного зазора в соответствии с требованиями пожарной безопасности.
- Уплотнение кровли. Элемент дымоходной системы, который обеспечивает проход трубы через крышу.
- Зонт или оголовок дымохода. Завершающий элемент конструкции, который препятствует попаданию атмосферных осадков в дымоотводящий канал.
Также могут понадобиться кронштейны и опоры для обеспечения устойчивости дымоходного канала в вертикальном положении.
Принцип установки двустенной трубы
Система дымоудаления из нержавеющей стали имеет раструбное соединение и монтируется по двум принципам:
- По дыму. Верхняя труба имеет раструб, в который входит нижняя труба. Это обеспечивает беспрепятственное прохождение дыма внутри канала.
- По конденсату. Верхний отрезок трубы вдевается в раструб нижней части дымового канала, что создает оптимальные условия для скатывания капель жидкости по внутренним стенкам дымохода.
Сборка дымохода «по дыму» осуществляется, как правило, только на участке от отопительного котла к старт-сэндвичу. Чтобы исключить попадание конденсата в соединения, рекомендуется использовать термостойкий герметик и обжимной хомут.
Многие монтажники используют совещенный метод монтажа сэндвич-труб, когда внутренняя стенка верхней трубы устанавливается «по конденсату», а её верхняя часть одевается по дыму на нижний двустенный канал. Это позволяет исключить попадание влаги в слой утеплителя и защитить утечку дыма через возможные щели.
Порядок работ по монтажу дымохода из нержавеющей стали через крышу
Вначале необходимо определить расположение выступающей дымоходной трубы относительно кровли.
Обратите внимание: высота выступающего дымового канала не должна быть меньше 50 см, в том числе при плоской крыше.
![Монтаж дымохода Монтаж дымохода](/upload/medialibrary/cf9/7xpsv0ukus2pqedie9uxiw4zd5kzymh3/dimohod_montag.jpg)

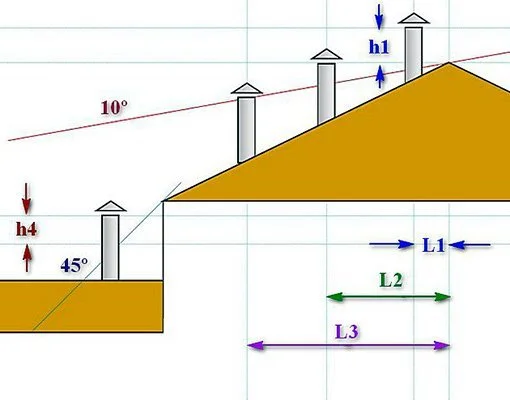

Если канал располагается до 1,5 метров от конька скатной крыши, то дымоход должен располагаться на 50 см выше конька. При удалении трубы от верхней части крыши на расстояние 1,5 – 3 метра дымоход должен возвышается над коньком ровно на высоту оголовка. При большем отдалении выступающего канала труба должна размещаться под углом 10 градусов по отношению к коньку.
Для обеспечения хорошей тяги рекомендуется монтировать дымоход вертикально по всей длине, поэтому о месте размещения котла следует позаботиться на стадии планировки и строительства. В иных ситуациях для изменения направления трубы используется колено 45 или 90 градусов.
Непосредственная сборка сэндвич-дымохода осуществляется следующим образом:
На патрубок котла надевается адаптер или тройник (при подключении сбоку). Торцы предварительно покрываются герметиком. Предварительно на элемент дымохода накидывается хомут. Адаптер котла или тройник задвигается до упора на патрубок, а затем затягивается хомутом.
Далее надевается одностенная стальная труба длиной 1 метр и фиксируется хомутом. На края трубы также наносится термостойкий герметик. Обращаем внимание, что любой элемент необходимо вставлять в раструб до упора.
При необходимости дымовой канал фиксируется у основания трубы вертикально при помощи кронштейна, прикрепленного к стене специальным крепежом.
Далее на верхний конец трубы накидывается обжимной хомут в незатянутом состоянии и одевается шибер с предварительно нанесенным слоем герметика. После чего хомут затягивается. Сверху на шибер можно установить еще один отрезок одностенного канала, чтобы увеличить тепловую отдачу дымоходной системы.
Затем на отрезок трубы надевается старт-сэндвич. Для фиксации вертикального положения дымового канала перед переходником можно установить ещё один кронштейн.
Если в доме есть второй этаж и или чердак, трубу необходимо провести через перекрытие. В нем создается отверстие под потолочно-проходной узел (ППУ), размер которого соответствует диаметру внешней стенки с необходимым воздушным зазором.
Труба прокладывается сразу через перекрытие, далее на нее надевается ППУ вниз в подготовленную раму. Всё пространство между стенками короба и дымоходом заполняется теплоизоляционным материалом и закрывается потолочным листом.
Если верхнее помещение является отапливаемым, можно использовать одностенную трубу из нержавейки. Для прохода дымохода через холодный чердак используется утепленный сэндвич-канал.
После необходимо выполнить проход через кровлю. Рекомендуется просчитать расположение дымоходной трубы таким образом, чтобы она не выходила на балку или стропила кровельного перекрытия.
В крыше прорезается проем необходимого размера круглой или квадратной формы, через который протягивается дымовой канал. Обращаем внимание, что дымоход должен располагаться на расстоянии минимум 13 см от элементов стропильной системы. В противном случае необходима обрезка части стропил или изменение направления трубы.
Проем в крыше необходимо герметизировать. Для этого используется уплотнитель кровли по типу мастер-флеша или крышную разделку с дополнительным слоем гидроизоляции.
Окончание работ завершается установкой оголовка поверх дымоходной трубы.
Итог
Монтаж двустенного дымохода из нержавеющей стали необходимо выполнять в соответствии с требованиями пожарной безопасности. Если сомневаетесь в своих силах, рекомендуем обратиться за помощью к специалистам и специализированным организациям.
