Монтаж электрического теплого пола под плитку своими руками: пошаговая инструкция
Многие жильцы квартир и загородных домов предпочитают использовать плитку в качестве напольного покрытия, особенно в ванных комнатах, санузлах или на кухне. Керамика или керамогранит отличаются высокой прочностью и износостойкостью, однако при всех достоинствах это достаточно холодный материал, что создает определенный дискомфорт, особенно в осенне-зимний период. Чтобы решить эту проблему, многие укладывают под кафельную плитку электрический теплый пол.
Как выполнить монтаж напольного отопления от электросети своими руками и что стоит учитывать при укладке, расскажем далее в этой статье.
Выбор электрического теплого пола под плитку
В качестве напольного отопления, работающего от электросети, могут выступать:
-
Греющие кабели. Электропровод, который состоит из одной или двух жил, помещенных в изолирующую оболочку. Одножильные провода необходимо подключать к сети с двух сторон, что усложняет процесс монтажа. Двужильный кабель имеет заглушку на одном конце, а к электросети подключается с другой стороны, что упрощает его укладку. Нагревательные кабели могут использоваться в качестве основного или дополнительного источника тепла.
-

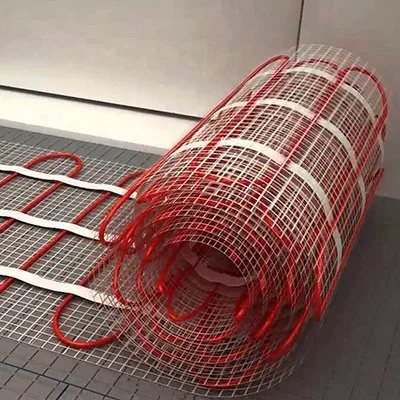

Нагревательные маты. Это те же греющие кабели, только уложенные на основу из стекловолокна с определенным шагом укладки, что обеспечивает быстроту монтажа электрического теплого пола. В зависимости от типа электропровода греющие полотна делятся на одножильные и двужильные.
-
Инфракрасная пленка. Пленочный теплый пол поставляется в виде рулона, нагревательные элементы которых выполнены из карбоновой стали с токопроводящими шинами, размещенные между пластиковыми слоями. ИК-пленка отличается небольшой толщиной, что не увеличивает высоту пола.
Стоит обратить внимание, что пленочный пол имеет ограничения по установке и не подходит для укладки под плитку, т.к. это достаточно хрупкий материал и не выдерживает высокие механические нагрузки.
Что нужно учитывать при выборе электрического пола, читайте в этой статье.
Также учитывайте, что одножильный нагревательный кабель может создавать электромагнитное поле, поэтому его используют только в помещениях с непостоянным пребыванием человека (например, на балконе / лоджии).
Этапы работ по монтажу электропола

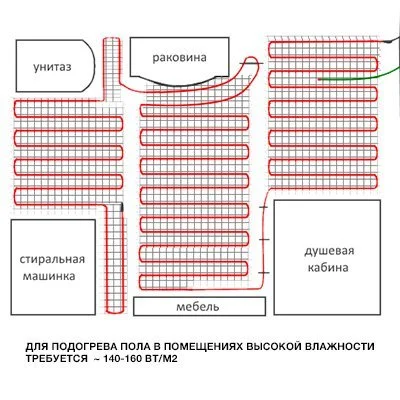

Расчет мощности.
Стоит определиться, будет ли напольное отопление выступать в качестве основного или дополнительного источника тепла. Исходя из этого, рассчитывается мощность нагревательных элементов и необходимая длина кабеля.
При этом теплоотдача теплого пола может варьироваться в зависимости от типа помещения. Например, для обогрева жилого помещения невысокой влажности достаточно 110-150 Вт/кв.м. (дополнительный источник тепла), а для отопления лоджий или балконов необходимо до 220 Вт/кв.м. в зависимости от качества теплоизоляции.
Обращаем ваше внимание, что перед монтажом электрического теплого пола стоит убедиться в качестве электропроводки, т.к. при подключении напольного отопления увеличится нагрузка на электросеть. При необходимости проводку стоит заменить, а также установить устройство защитного отключения (УЗО).

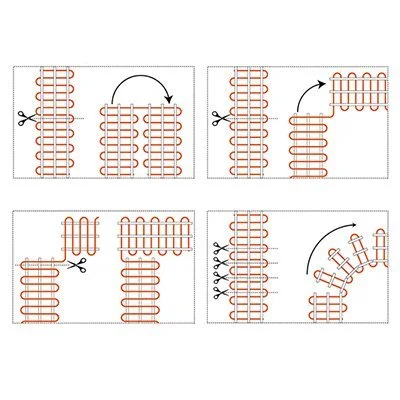

Выбор схемы укладки.
Теплый пол укладывается в свободных от мебели зонах, поэтому перед монтажом необходимо правильно рассчитать площадь покрытия теплого пола. В зависимости от конфигурации помещения выбираются греющие кабели или нагревательные маты. Первые позволяют самостоятельно регулировать шаг укладки и выполнить разделение комнаты на разные температурные зоны. Вторые устанавливаются без дополнительного крепежа и обеспечивают равномерный прогрев помещения.
Также учитывайте, что нагревательные элементы укладываются с минимальным расстоянием от стены в 10 см. Лучше всего предварительно сделать разметку с учетом размещения будущей мебели или сантехники, а также определите место установки терморегулятора и датчика температуры.

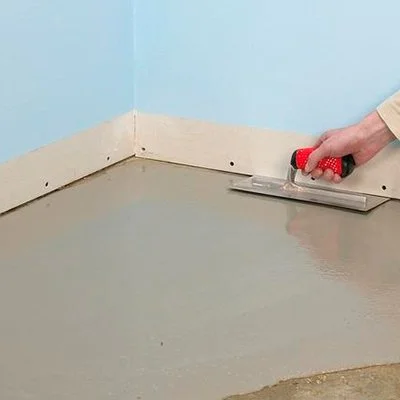

Подготовка основания.
Прежде всего необходимо избавиться от старого напольного покрытия и стяжки, если есть таковые. Это позволит сэкономить дополнительный сантиметр и незначительно увеличит высоту поверхности пола.
После чего необходимо очистить поверхность от всякого строительного мусора и хорошо его выровнять. Для этих целей многие используют цементно-песчаную стяжку.
Если видимых дефектов и шероховатостей нет и черновое основание ровное, то в дополнительной стяжке нет необходимости. Мелкие углубления можно зашпаклевать и выровнять при помощи шлифшкурки.
Обратите внимание, покрытие, на которое будет укладываться нагревательные кабели или маты, обязательно должно быть ровным, иначе могут образоваться заломы греющих элементов и их быстрый выход из строя.
Теплоизоляция.

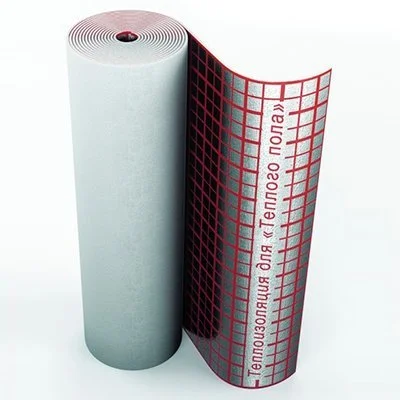

Для увеличения эффективности обогрева и снижения тепловых потерь под электрический теплый пол рекомендуется укладывать фольгированный теплоизоляционный материал. Места стыков слоев теплоизоляции проклеиваются фольгированным скотчем.
На утеплитель также рекомендуется укладывать армирующую сетку, которая предотвратит контакт нагревательных элементов с изоляционным слоем и позволит надежно закрепить электропол под плитку.
Укладка нагревательных элементов.
В первую очередь монтируется теплорегулятор, который подключается к УЗО с током утечки до 30 мА. Для простоты и удобства эксплуатации термостат размещается в монтажной коробке на высоте 30 см от пола. Место ее размещения выбирается таким образом, чтобы обеспечить свободный доступ к терморегулятору. При укладке электропола в помещениях повышенной влажности монтажная коробка монтируется вне комнаты, на обратной стороне стены помещения. При этом экран нагревательного кабеля должен быть подсоединен к заземляющему проводнику питающей сети.

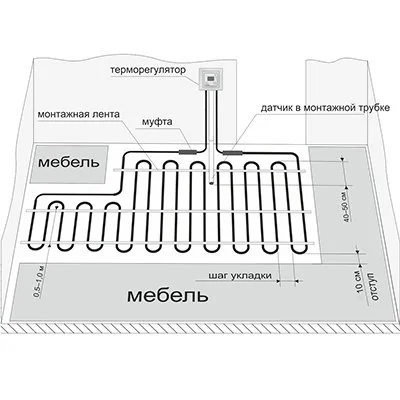

Монтаж электрического теплого пола необходимо начинать от стены, где установлен терморегулятор. Кабели подключения нагревательных элементов и датчик температуры соединяют с терморегулятором и укладывают в подготовленную штрабу в защитной гофрированной трубе.
Датчик температуры, размещенный в гофротрубе, монтируется между витками греющего кабеля, как правило, на расстоянии 30-50 см от стенки. Нагревательные маты в большинстве своем уже включают датчики температуры пола и их не нужно приобретать отдельно.
При укладке греющих кабелей электропровода закрепляются при помощи монтажных пластин, которые необходимо предварительно закрепить на поверхности. При монтаже электроматов полотна крепятся за счет клеящих лент, расположенных с обратной стороны мата.
После размещения электропола в соответствии со схемой раскладки необходимо произвести контрольные измерения сопротивления нагревающих элементов и датчика температуры, которые должны соответствовать указанным в паспорте параметрам. После этого греющие кабели или маты подключаются к терморегулятору в соответствии со схемой подключения, прилагаемой к термостату.
Далее производится тестирование системы напольного отопления. Если все работает, поверх нагревательных кабелей нагревательные кабели заливаются стяжкой или сразу производится укладка кафеля на плиточный клей. Не допускается эксплуатация электропола до полного высыхания клеевого раствора.
Итог
Укладку теплого пола от электросети вполне можно выполнить самостоятельно, соблюдая технологию монтажа и рекомендации производителя. Прежде всего стоит выбрать подходящий тип греющих элементов с учетом площади и конфигурации помещения.
Греющие кабели дешевле и позволяют регулировать теплоотдачу напольной системы отопления. В то время как нагревательные маты обеспечивают быстроту монтажа, но также позволяют сэкономить средства на дополнительные комплектующие.
Чтобы электрический теплый пол прослужил как можно дольше, все расчеты и монтажные работы должны быть грамотно выполнены, при этом толщина стяжки или клеевого слоя не должна превышать 30-35 мм.
