Какого диаметра должна быть труба в системе отопления частном доме: правила подбора

Организация безопасной и надежной системы отопления в частном доме является важным аспектом, который напрямую влияет на комфорт и качество жизни. Одним из ключевых элементов такой системы является трубопровод, объединяющий все отопительные приборы в единую сеть. При этом правильный выбор диаметра трубы обеспечивает высокую производительность оборудования и энергоэффективное функционирование теплоснабжения жилья.

Как влияет диаметр трубы на эффективность системы отопления

Сечение трубы играет важную роль в эффективности системы отопления и влияет на пропускную способность инженерной сети. В зависимости от диаметра трубопровода определяется общий объем теплоносителя и его скорость циркуляции, что влияет на теплоотдачу системы и КПД отопительного оборудования. Неправильно подобранный диаметр трубы может привести к неравномерному распределению тепла и увеличению затрат на отопление.

Согласно строительным нормам, скорость движения жидкости в трубопроводе должна находиться в пределах 0,4-1,5 м/с. Это обеспечит стабильную работу климатической техники и эффективный обогрев жилых комнат.

При изменении диаметра трубы в меньшую сторону скорость циркуляции увеличивается, что приводит к росту давления и гидравлическим нагрузкам, а также шуму в отопительном контуре. Как следствие это может стать причиной быстрого износа элементов системы и протечек.

Увеличение проходного сечения трубопровода повлечет к увеличению объема теплоносителя, может привести к перегрузке циркуляционного насоса и снижению пропускной способности. Кроме этого, потребуется больше времени на нагрев жидкости. Изменение скорости в трубах приведет к быстрому остыванию воды и как следствие к увеличению тепловых потерь и снижению КПД сети теплоснабжения.

Основные параметры трубы при подборе проходного сечения

При расчете диаметра трубопровода необходимо учитывать несколько параметров:

• Мощность отопительной системы. Чем выше мощность, тем больший диаметр трубы потребуется для обеспечения достаточного потока теплоносителя.
• Тип сети теплоснабжения. В систему с естественной и принудительной циркуляцией жидкости подбираются элементы трубопровода разного сечения. Несмотря на то, что открытая система встречается очень редко, тем не менее диаметр трубы здесь будет напрямую влиять на энергоэффективность сети.

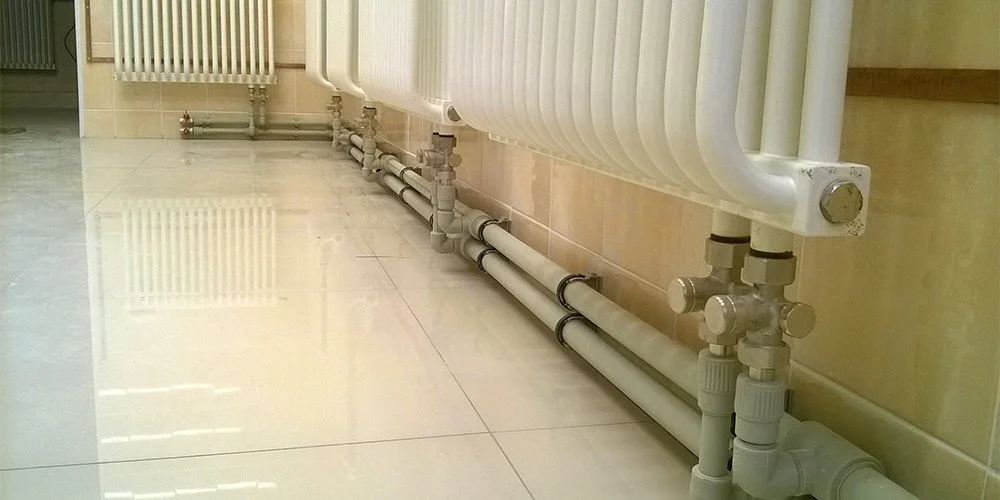

• Длина и конфигурация тепловой магистрали в доме. Увеличение длины трубопровода и количества поворотов и переходов будут влиять на коэффициент сопротивления. Помимо этого, тип разводки – однотрубный, двухтрубный, лучевой – также влияет на расчет проходного сечения магистрали. Например, при лучевой разводке, когда можно разделить общую тепловую мощность на отдельные контуры и снизить нагрузку на оборудование, могут использоваться трубы меньшего диаметра - 16 и 20 мм.
• Материал трубы. Металлопластиковая или полипропиленовая, из сшитого полиэтилена или нержавеющей стали - труба имеет разные технические характеристики (объем жидкости, давление и др.), которые влияют на подбор диаметра.

Например, трубопровод из нержавеющей стали характеризуется устойчивостью к высоким температурам и давлению. Чаще всего его используют при обвязке отопительного котла. При этом диаметр подбирается в зависимости от размера патрубков подключения оборудования.

Полипропиленовая труба чаще всего используется при организации контуров отопления в частных домах. Она имеет высокую термостойкость, устойчивость к химическим воздействиям и хорошую пропускную способность на протяжении всего срока эксплуатации. Как правило, при разводке магистрали и подключении радиаторов отопления в небольших по площади домах выбирают трубки d20 или d25.

Для расчета диаметра трубопровода в больших коттеджах рекомендуется обращаться за квалифицированной помощью к специалистам компании «Прогреем».

Советы по расчету диаметра трубопровода

Рассчитывая проходное сечение трубы, рекомендуется:

• Учитывать количество подключаемых радиаторов отопления. При установке до 5 отопительных приборов общей мощностью до 7000 Вт в закрытой системе отопления используются трубки ДУ20. При этом важно использовать элементы одного сечения, чтобы обеспечить качественную балансировку отопительной сети.
• Использовать таблицы, предлагаемые производителем в технической документации, которые позволяют подобрать диаметр трубы в зависимости от теплового потока и скорости движения теплоносителя.
• При разводке отопительного контура из разных типов труб необходимо рассчитать диаметр для каждого участка отдельно.
• При расчете диаметра трубопровода важно учитывать не только мощность системы, но и особенности конкретного помещения, в том числе возможные теплопотери через стены, окна и двери.

Итог

Грамотный расчет диаметра трубы обеспечит эффективное функционирование сети теплоснабжения вашего дома и поможет снизить затраты на энергоресурсы. Важно учитывать общую тепловую мощность отопительного контура, материал трубы, длину и конфигурацию трубопровода.
