Как выбрать диаметр канализационных труб. Расчет уклона с учетом ДУ трубопровода

Система канализации – вид инженерных коммуникаций, которыми мы пользуемся ежедневно и очень активно. Она включает общий внутридомовой стояк и сеть канализационных труб разного диаметра. Как правильно подобрать элементы сточной системы, чтобы она прослужила как можно дольше? Расскажем далее в этой статье.

Материал канализационного трубопровода

В последние годы жильцы частных домов и дач при обустройстве автономных сточных систем отдают свое предпочтение пластиковым трубам, изготовленным из поливинилхлорида (ПВХ) или полипропилена. И не зря. Их популярность в большей степени обусловлена:

• легкостью конструкции,
• устойчивостью к загрязнению и заиливанию,
• низким уровнем шума,
• простотой монтажа и эксплуатации,
• низкой ценой в сравнении с чугунными, металлическими или керамическими трубами.

При этом полипропиленовые трубы выдерживают высокие температуры сточных вод и их часто используют для обустройства системы внутренней канализации.

Как подобрать диаметр канализационных труб

При выборе канализационных труб главным параметром, на который необходимо обратить внимание, является ее диаметр. Во многом от этой характеристики будет зависеть эффективность работы всей системы канализации.

Если для наружной канализации используются трубы больших размеров 160 и 200 мм, то во внутридомовой системе ситуация немного иначе. Диаметр трубопровода подбирается исходя из подключаемой сантехники и условий эксплуатации стоков.

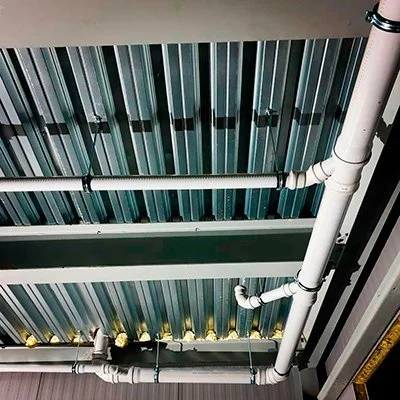

Чтобы правильно рассчитать подходящий условных проход трубопровода, его длину и необходимые фитинги, важно составить план разводки системы с учетом высоты сантехнических приборов и подключения иной техники (стиральной или посудомоечной машины) к водоотводящей системе.

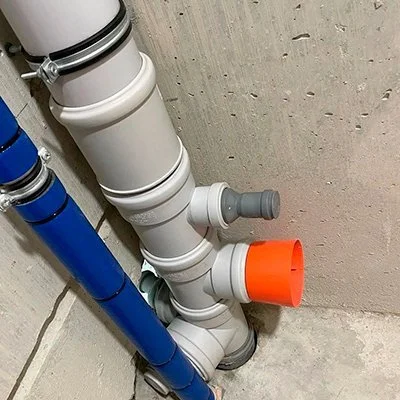

Как правило, для монтажа общего стояка и отводящего канала используются канализационные трубы Dn 110 мм. Такой размер трубопровода обеспечит отвод как загрязненной воды, так и продуктов жизнедеятельности человека, и жидкости с крупными фракциями. Такой же диаметр канала используется и для подключения унитаза, т.к. при смыве в воде могут находиться крупные и твердые фракции.

Стоит отметить, что современная сантехника, такая как подвесной унитаз европейского производства, чаще всего имеет меньший диаметр подключения – 90 мм. Как правило, в комплекте к нему идет переходник 90/100 для подвода трубы к стояку стандартного размера.

Сифоны для раковин, как правило, имеют меньший диаметр и подключаются к трубам для канализации ДУ 32 или 40 мм. При монтаже сантехнических приборов нет смысла использовать трубопровод большего диаметра, т.к. во время слива объем воды незначительный, а скорость движения снижается по мере приближения к общему стояку. То же самое относится и к мойке на кухне, где допускается использование канала размером до 50 мм.

При подключении ванны или душевой кабины принимается во внимание модель сливного трапа и особенность ее конструкции. Чаще всего используются канализационные трубы не более 50 мм. Такой же размер трубопровода используется и при комбинированной системе водоотвода, когда используются тройники для подвода 2 сантехнических приборов к одному стоку. Например, в ванной комнате, где установлена и раковина, и ванна.

Уклон пластиковых труб для внутренней канализации

Вся канализационная система делится на вертикальные и горизонтальные участки. Если к первым относят общий стояк с вентиляционным зонтом, то во втором случае – это сеть труб, подведенных к стояку от сантехнических приборов. При этом согласно строительным нормам РБ СН 4.01.02-2019 скорость движения сточных воды должна быть не менее 0,7 м/с. Чтобы обеспечить беспрепятственную транспортировку отходов в общую канализацию, трубопровод необходимо монтировать под определенным углом.

Укладывать горизонтальный трубопровод под уклоном в безнапорной сети следует:

• Для быстрого отвода канализационных стоков в безнапорной системе.
• Для предотвращения заиливания и застаивания сточных вод.
• Для уменьшения неприятных запахов и снижения риска прорывов.

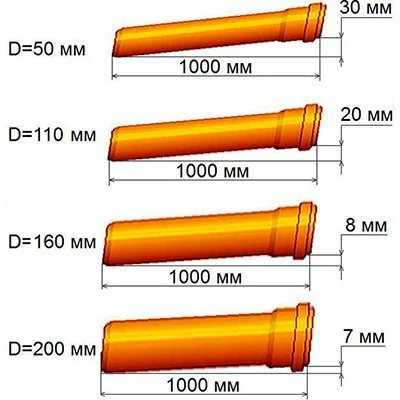

В соответствии с нормами участки трубопровода диаметром менее 50 мм стоит прокладывать под минимальным уклоном 30 мм на метр погонный, если d свыше 50 мм – наклон в 20 мм. Рекомендуемые параметры монтажа различных сантехнических приборов представлены в таблице.

Таблица диаметров канализационных труб с необходимым уклоном

Обращаем ваше внимание, что увеличение или уменьшение уклона трубы от необходимых значений может стать причиной большого шума при движении жидкости или заиливания магистрали.

Особенности монтажа канализации

• Размер сечения трубопровода, подводящего к стояку, не должен быть больше диаметра общего стока. Как правило, его размер может быть в два раза меньше, чем труба общего водоотвода.
• На поворотных участках канализационной сети необходимо устанавливать ревизии, которые позволят выполнить очистку трубопровода. Также рекомендуется монтировать ревизию на глухих отрезках магистрали, протяженность которой составляет 12 и более метров.
• Общий стояк монтируется из канализационных труб 100-110 мм. Такой размер оптимальный для домов до 5 этажей. В остальных случаях используется 150-160 мм изделия.
• Верхняя часть стояка должна быть открытой или покрыта вентиляционной крышкой. Это делается для того, чтобы неприятный запах из верхних участков канализации не проникал в нижние, что особенно актуального в многоэтажных домах.
• При стыковке труб с ее краев необходимо снять фаску, при этом их собирают таким образом, чтобы раструбы были расположены навстречу движущихся стоков.

Вывод

При выборе трубопровода важно руководствоваться составленным планом разводки канализационной сети, а также учитывать расположение точек водоразбора и иной сантехники. Важно понимать, что сечение стояка должно быть больше диаметра подводящих труб. При этом не допускаются любые сужения в трубопроводе по направлению к общей водоотводящей конструкции.

Для большей надежности и герметичности рекомендуется выбирать трубы и фитинги для канализации одного производителя, что позволит исключить риск возможных нестыковок. Монтаж большинства пластиковых трубопроводов осуществляется в раструб, что позволяет выполнить установку системы без специального инструмента.

Помните, от грамотно подобранных элементов канализации будет зависеть эффективность и продолжительность работы всей сети.
