Однотрубная или двухтрубная система отопления — какая лучше?

Любой отопительный контур дома или квартиры предполагает определенную схему разводки трубопровода, по которому двигается теплоноситель. В зависимости от количества магистралей разделяют однотрубную и двухтрубную систему отопления.

Чем же они отличаются? Какими преимуществами и недостатками обладает каждая из них? Ответы на вопросы даем в этой статье.

Принцип работы однотрубной системы

По названию можно догадаться, что в однотрубном контуре теплоноситель двигается по одной трубе, к которой последовательно подключены отопительные приборы.

1. Вначале, нагретая от котла вода поступает в первый радиатор, где разделяется на два потока: основной продолжает двигаться по основной магистрали, часть воды переходит непосредственно в радиатор.
2. Нагрев батарею отопления, жидкость остывает на 10-15 градусов и через выходящий патрубок отправляется обратно в трубопровод, где смешивается с основным потоком и тем самым охлаждает его.
3. Таким образом, каждый последующий отопительный прибор получает постепенно остывающий теплоноситель, который возвращается по тому же трубопроводу обратно в котел. На практике теплоноситель остывает примерно на 7-8%. А значит и радиатор должен быть больше на эти же самые проценты, чем расчетный при двухтрубной системе.

Основным недостатком такой системы является неравномерное распределение тепла между радиаторами отопления. Чтобы избежать тепловые потери, необходима грамотно продуманная балансировка.

Желательно в одном контуре однотрубной системы не проектировать и не устанавливать более 4-5 отопительных приборов.

Важно! Прежде чем монтировать такую систему отопления необходимо правильно рассчитать гидравлику.

Основные схемы подключения радиаторов

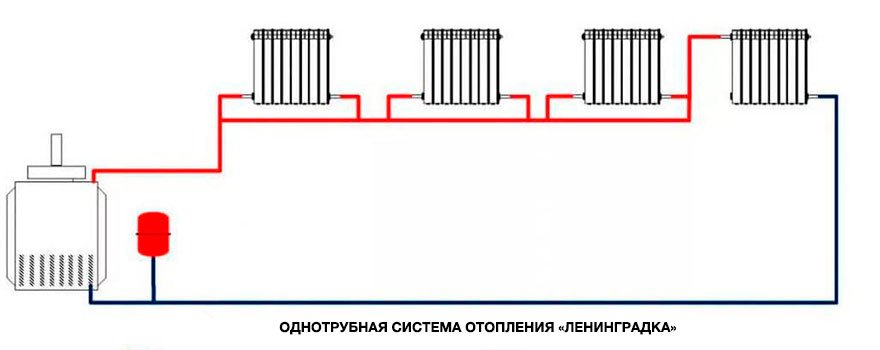

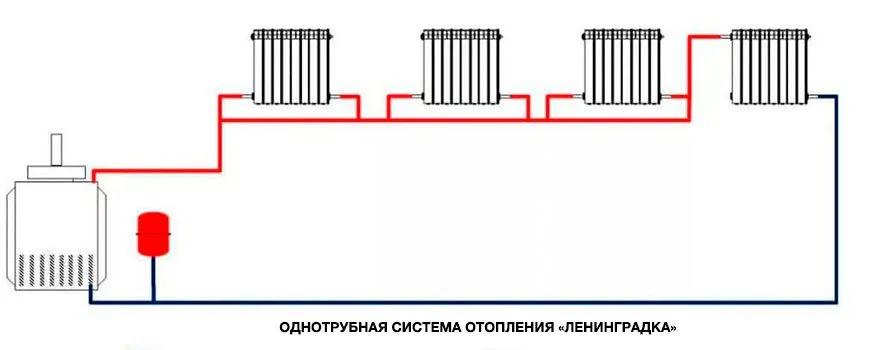

• Классическая система «ленинградка» с подключенными к горизонтальной кольцевой магистрали радиаторами отопления. Считается не самым эффективным способом разводки.

  Отопительная труба подключается к нижним патрубкам, которые находятся по обе стороны батареи.



  Также возможна установка запорной арматуры в местах подключения отопительных батарей и на самом трубопроводе для регулирования теплоотдачи. На радиаторах рекомендуется устанавливать воздухоотводчик.

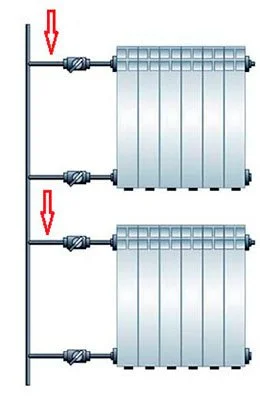

• Боковое подключение в стояковой системе. Такая схема применяется в многоэтажных домах, где трубопровод прокладывается по вертикали и проходит через перекрытия здания. Подача теплоносителя осуществляется из верхнего или нижнего коллектора.

  Радиаторы подключаются с одной стороны, а во избежание аварийных ситуаций между подающей трубой и «обраткой» ставят байпасовую перемычку. Как правило, при таком подключении удаленные секции широких радиаторов недостаточно нагреваются.

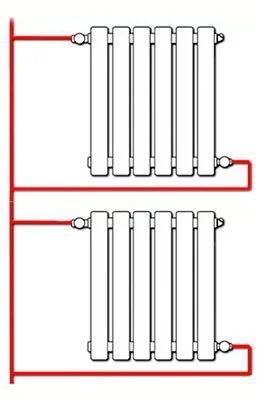

• Диагональное подключение с вертикальным стояком. Батареи отопления подключаются к подающей трубе с одной стороны, а выводящий патрубок подсоединяется с противоположной. Такой тип подключения позволяет равномерно прогреть секции радиатора и считается самым эффективным.

Как правильно рассчитать мощность радиатора отопления с учетом способа подключения, читайте в этой статье.

Принцип работы двухтрубной магистрали

Двухтрубный контур предполагает подачу и отвод нагретой жидкости в отопительных приборах по двум отдельным трубам (входящий патрубок радиатора подключен к подающему трубопроводу, а выходной – к «обратке»).

1. Нагретый от котла теплоноситель поступает по первой трубе в отопительный прибор, отдает часть жидкости батарее отопления и двигается дальше по кругу.
2. Вода в радиаторах отдает свое тепло приборам и, остывая, направляется по второй трубе обратно в отопительный котел.

Такая система отопления применяется в основном в больших по площади домах, отличается высокой эффективностью за счет минимальных теплопотерь и равномерного распределения тепла.

Максимальное количество подключенных отопительных приборов в одной линии: до 40 (в загородных домах, в зависимости от площади, достаточно будет установить до 10 радиаторов отопления). Возможно подключение водяного теплого пола.

Важно! В системах отопления открытого типа необходим определенный наклон трубопровода для достижения оптимальной скорости теплоносителя в контуре.

Основные схемы двухтрубного отопления

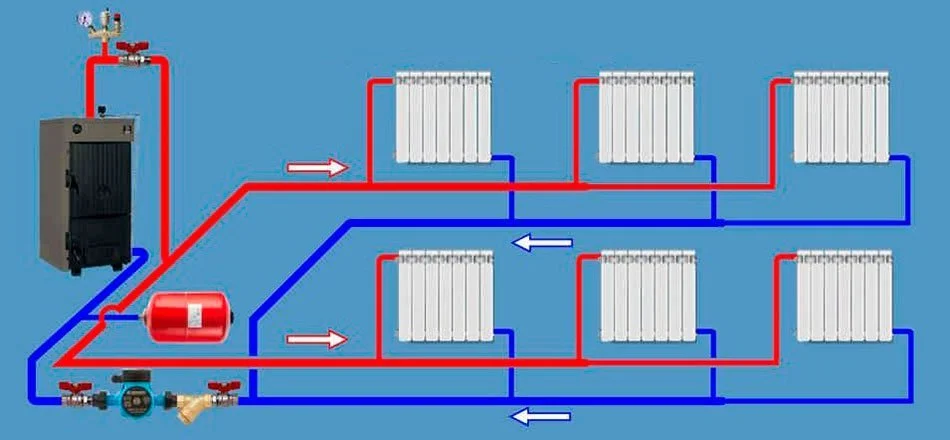

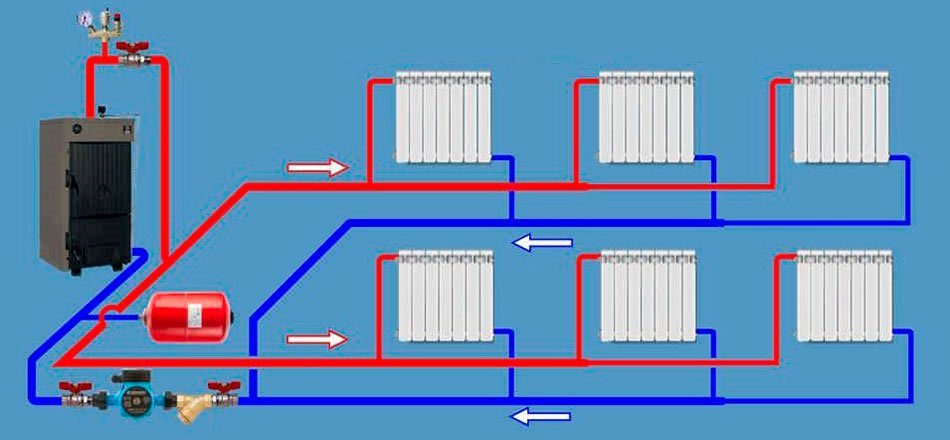

• Тупиковый (плечевой) тип — система отопления, в которой теплоноситель движется в трубах в противоположных направлениях.

  Возможна верхняя и нижняя подача теплоносителя.



  Нижняя разводка встречается в закрытых системах отопления. Радиаторы имеют нижнее или диагональное подключение (патрубки батареи монтируются к трубопроводам с противоположных сторон), подающие и отводящие трубы прокладывают параллельно полу под отопительными приборами. Циркуляционный насос устанавливают на отводящем контуре.

  Верхняя разводка встречается редко и применяется, в основном, в системах с естественной циркуляцией. Для максимального прогрева радиаторы имеют диагональное подключение: подающая труба соединяется в верхней части батареи, а обратная труба подключается к отводящему патрубку в нижней части прибора с противоположной стороны.

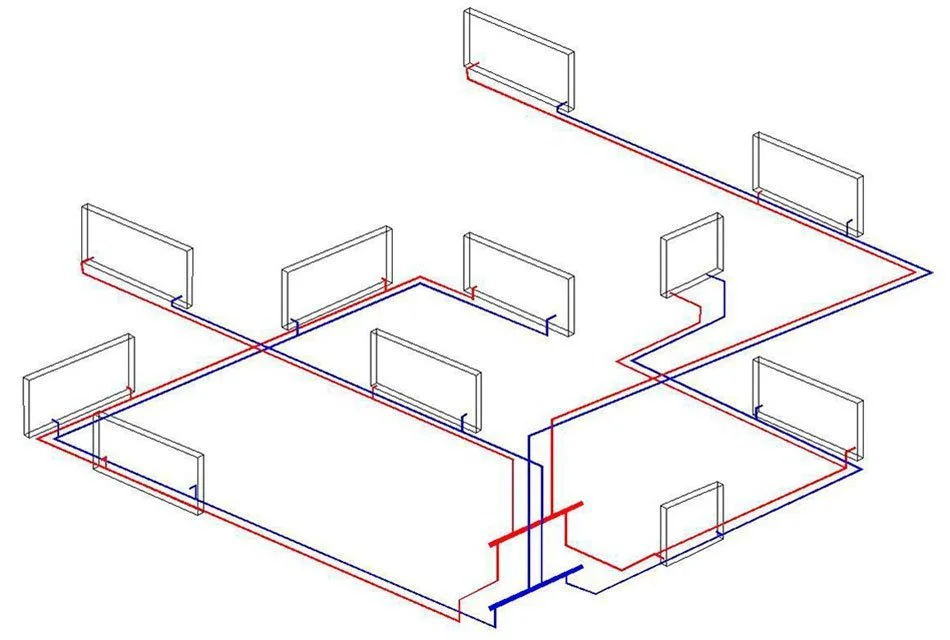

  В многоэтажных домах на два крыла отопительный контур делят на 4 «плеча» (ветви трубопроводов, которые сходятся к общей магистрали).

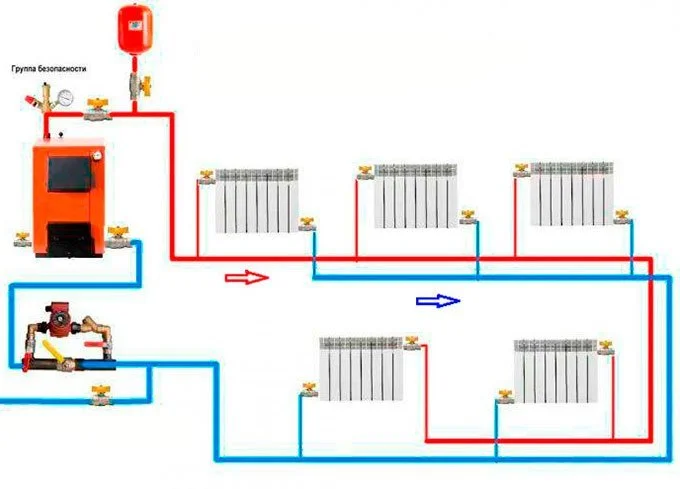

• Петля Тихельмана — попутная схема подключения, когда каждая линия замкнута в кольцо. Вода в обоих трубопроводах движется в одинаковом направлении. Такая система создает одинаковые гидравлические условия для отопительных приборов и обеспечивает равномерный расход теплоносителя с минимальной балансировкой. Необходимым элементом является циркуляционный насос.

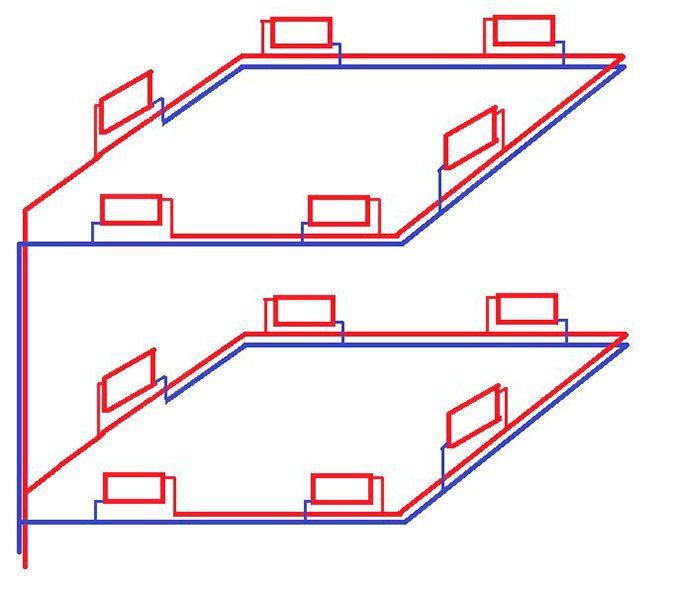

  Чаще всего используется нижняя подводка с диагональным подключением радиаторов отопления. Для каждого этажа проводится отдельная петля, которая сводится к общему стояку.



  Встречается и двухтрубная система с верхней разводкой, когда подающая труба спрятана в потолке. Чаще всего такая разводка применяется в больших по площади зданиях.

• Лучевой (коллекторный) тип. Теплоноситель, нагретый от котла, направляется к распределительному коллектору, от которой проведены индивидуальные для каждого отопительного прибора подающие и обратные магистрали.

  Коллектор оснащен расходомером и терморегулятором, которые контролируют расход воды и температуру обогрева. Для каждого этажа устанавливают свою отдельный распределительный коллектор.



Читайте также: «Лучевая система отопления: плюсы и минусы, схемы разводки труб, рекомендации по монтажу».

Итог

Каждый тип систем отопления имеет свои недостатки и преимущества. В зависимости от площади объекта и особенностей конструкции здания применяют однотрубный или двухтрубный отопительный контур. Для небольшого одноэтажного дома оптимальным решением будет провести однотрубную магистраль, для больших по площади зданий рациональнее использовать двухтрубную систему.
