Лучевая система отопления: плюсы и минусы, схемы разводки труб, рекомендации по монтажу
Выбор подходящего варианта разводки трубопровода системы отопления осуществляется на стадии проектирования и строительства дома. От грамотно подобранной схемы подключения отопительных приборов будет зависеть качество работы, эффективность и производительность оборудования и отопительной системы в целом.
В этой статье поговорим о лучевой (или так называемой «коллекторной») разводке труб, о всех ее плюсах и минусах.

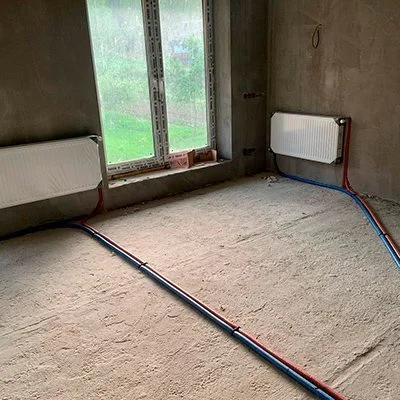

Особенности лучевой схемы отопления частного дома
Коллекторная разводка – одна из разновидностей двухтрубной системы отопления и по праву считается одной из самых лучших схем проводки трубопровода. При данном подключении радиаторы или конвекторы не зависят друг от друга, что упрощает их ремонт или обслуживание.
Как правило, лучевые отопительные системы монтируются в больших по площади частных домах, двухэтажных коттеджах и многоуровневых зданиях.
Применяется такая схема исключительно в закрытых контурах отопления. В гравитационной системе такое подключение невозможно, т.к. при такой разводке труб нарушается естественная циркуляция теплоносителя.
Коллекторная схема разводки трубопровода также применяется в комбинированной отопительной системе для подключения низкотемпературного контура отопления (водяного теплого пола).
Читайте также: «Комбинированная система отопления частного дома (радиаторы + теплый пол): схемы подключения, описание, преимущества».
Преимущества коллекторной разводки
- Наименьшее гидравлическое сопротивление благодаря минимальному количеству соединений.
- Минимальные затраты на перекачку теплоносителя; все отопительные приборы получают необходимый объем нагретой жидкости.
- Равномерное распределение тепла среди отопительных приборов.
- Возможность обеспечения зонального контроля температур, что позволит оптимизировать расходы на отопление.
- Легкость и простота в эксплуатации и обслуживании (балансировка, диагностика неисправностей отдельных приборов без влияния на остальное оборудование).
- Простота монтажа при минимальном наборе инструмента, что позволяет выполнить проводку труб самостоятельно.
- Эстетичный внешний вид за счет скрытого монтажа трубопровода.
Недостатки
Главным минусом такой схемы разводки труб является большое количество элементов и материалов, необходимых для монтажа отопительных контуров, что ведет к удорожанию проекта. Однако, вы сможете сэкономить на обогреве в будущем в процессе эксплуатации оборудования.
Элементы лучевой системы отопления
-
Котел – «сердце» отопительной системы и источник тепла. Важно правильно рассчитать мощность теплогенератора, чтобы ее хватало для эффективного обогрева жилья.
-
Отопительные приборы: радиаторы отопления, встраиваемые или напольные конвекторы, которые отвечают за качество отопления отдельных помещений.
-
Распределительный коллектор – важный элемент системы, который равномерно распределяет теплоноситель между отопительными приборами. Гребенка имеет патрубки подключения подающих и обратных магистралей, к которым подключаются батареи отопления. Для разводки труб в двухэтажном доме используются два коллектора распределения воды (по одному на каждый этаж).
-
Циркуляционный насос выполняет функцию регулирования скорости движения и объема теплоносителя во всех ветвях системы.
-
Трубы и фитинги – связующие элементы между радиаторами, коллектором и отопительным котлом.
-
Запорно-регулирующая арматура включает клапаны, вентили и другие комплектующие системы, с помощью которых производится балансировка системы и регулировка ее температурных показателей.
-
Коллекторный шкаф – элемент системы, который позволяет скрыть коллекторный узел и обеспечивает постоянный доступ к ее важным элементам.

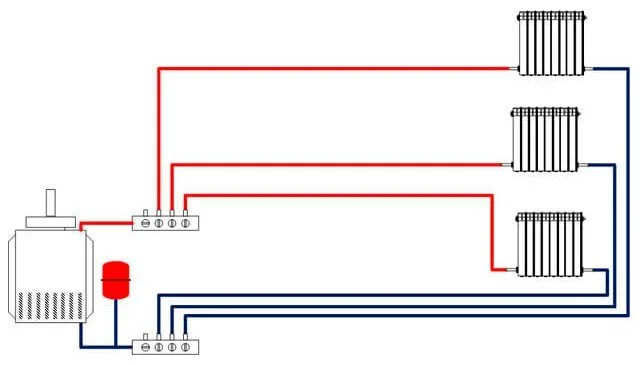

Коллекторные схемы подключения в одно- и двухэтажном доме
При выборе варианта проводки труб стоит учитывать расстояние до всех отопительных приборов. Для повышения эффективности отопления необходимо обеспечить одинаковую протяженность трубопровода к каждому радиатору в пределах одного этажа.

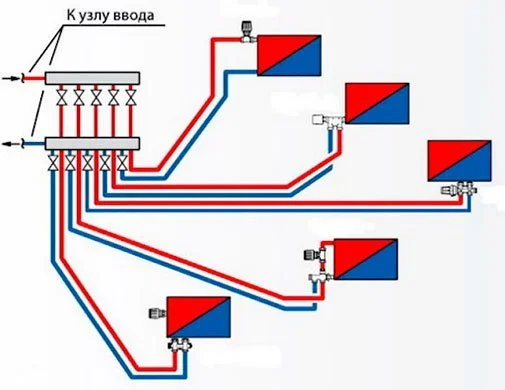

В большинстве случаев встречаются варианты коллекторного блока, соединяющего подающую и обратную линию в одно устройство, но коллектор также может состоять и из отдельных элементов для каждой линии отопительной системы.

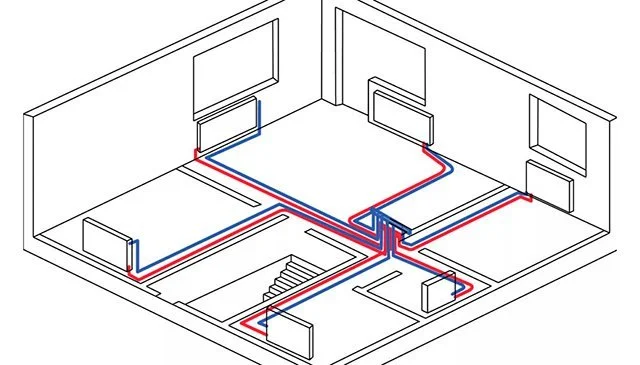

При подключении отопительных приборов на втором этаже дома место расположения гребенки выбирается вблизи общего стояка. Установка запорно-регулирующей арматуры на всех ветвях позволит при необходимости отключить отдельный контур и снизить расходы на обогрев.
Читайте также: «Коллекторы отопления: принцип работы распределительной гребенки, схемы подключения».
Советы по монтажу
- Для лучевой разводки чаще всего применяются трубы из металлопластика или сшитого полиэтилена. Они отличаются достаточной гибкостью и позволяют использовать меньшее количество соединений — фитингов.
- Диаметр трубы подбирается в соответствии с тепловой мощностью радиаторов: 16 мм – до 1500 Вт, 20 мм – 1500 Вт и более.
- Используйте теплоизоляцию труб или, как минимум, гофрированную защиту (пешель), чтобы исключить возможные тепловые потери и компенсировать линейное расширение трубопровода.

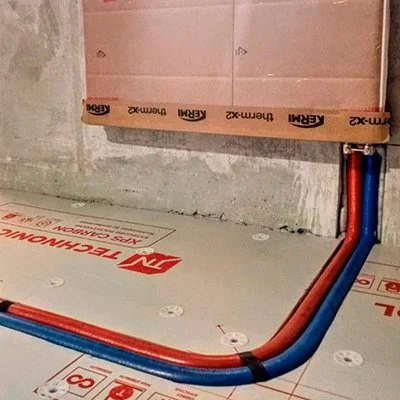

- При разводке магистрали рекомендуем сделать небольшой изгиб перед радиатором отопления для компенсации линейного расширения трубы, а также использовать фиксаторы поворота.
- Чтобы обеспечить необходимую скорость движения теплоносителя, рекомендуется использовать насосные группы. Что особенно актуально в двухэтажных домах.
- Если котельная с распределительным коллектором располагается в подвале, стоит правильно рассчитать производительность циркуляционного насоса. При необходимости насос циркуляции устанавливается на каждый этаж или ветку.
- Рекомендуется использовать гребенку со встроенным автоматическим воздухоотводчиком для стравливания ненужного воздуха из отопительных контуров.
Вывод
Лучевая разводка становиться все более и более популярной с каждым годом. Она позволяет увеличить эффективность системы отопления и при этом экономить энергоресурсы. Однако, в некоторых случаях такая схема подключения отопительных приборов может быть нецелесообразна (например, в небольших домах площадью до 150 кв.м.).
А как Вы считаете, монтаж коллекторной системы отопления оправдывает свою стоимость?
