Устройство водяных теплых полов на малой площади без использования коллектора: обзор терморегулирующих модулей бренда VALTEC

Система водяного теплого пола – низкотемпературный контур отопления, для устройства которого необходимо монтировать специальный распределительный коллектор и насосно-смесительный узел.

Однако, мало кто знает, что можно организовать небольшую по площади отопительную ветвь без дорогостоящих монтажных комплектов, и при этом существенно сэкономить на обустройстве напольного обогрева.

Ситуации, когда необходимо смонтировать напольное отопление малого метража

1. Обустройство теплого пола на небольшой площади, например, в ванной и санузле. В данном случае тратиться на смесительный узел с циркуляционным насосом просто нет смысла, так как это неоправданно дорого для небольшого помещения.

2. Есть большая площадь теплый полов на первом этаже, и есть удаленный санузел или отдельное помещение на втором. Чтобы не тянуть петлю водяного теплого пола через весь дом с первого на второй этаж и применять там воздухоотводчики, можно использовать недорогой терморегулирующий монтажный комплект VALTEC ICBOX.

3. Система напольного отопления уже смонтирована. Для нее был подобрать распределительный коллектор с определенным количеством контуров. Чтобы создать дополнительную ветвь теплого пола, не меняя гребенку на большее количество выходов, можно установить смесительный модуль ICBOX 1 или ICBOX 2.

Особенности использования терморегулирующих комплектов VALTEC ICBOX

ICBOX 1 и ICBOX 2 – монтажные комплекты, предназначенные для создания одной петли водяного теплого пола площадью до 15 кв.м.

Боксы модулей IC-BOX 1 и IC-BOX 2 включают:

• автоматический регулятор температуры теплоносителя в обратном трубопроводе,
• термостатический клапан для контроля температурного режима в помещении,
• ручной воздухоотводчик.

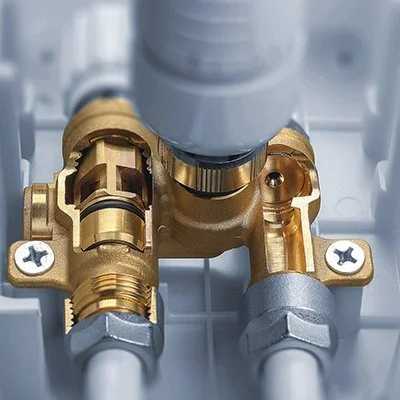

Они отличаются друг от друга положением термоклапана. В IC-BOX 2 термостатический клапан развернут в сторону помещения.

При этом управление клапаном в комплекте ICBOX-1 может осуществляться при помощи электротермического сервопривода совместно с комнатным термостатом или термоголовки с выносным настенным датчиком температуры воздуха.

В ICBOX-2 управление регулирующим вентилем происходит посредством обычного терморегулятора, например, твердотельной или жидкостной термоголовки. Такой вариант позволяет получить более дешевый способ контроля температуры воздуха в помещении без прокладки электрических проводов и импульсных линий.

Подобные смесительные модули используются для обустройства напольного отопления на ограниченном участке и позволяют экономить средства на приобретение гребенки и насосно-смесительного узла.

Декоративные крышки позволяют монтировать смесительный бокс в любом помещении и интегрируются в любой интерьер.

Как работает смесительный модуль VALTEC ICBOX

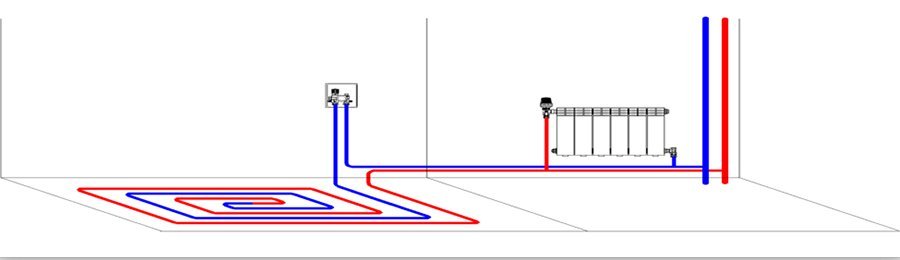

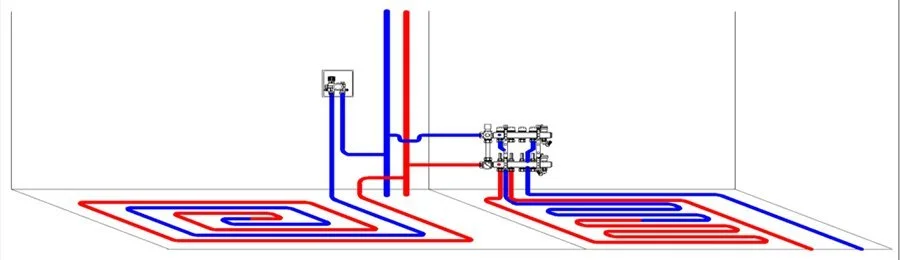

К высокотемпературному контуру присоединяется одна петля теплого пола (например, она подключается к радиатору, стояку системы отопления или распределительному коллектору). На выходе из петли монтируется монтажный комплект ICBOX.

Горячий теплоноситель заходит в петлю и остывает до температуры, выставленной при помощи автоматического регулятора на термостатическом клапане.

Остывший теплоноситель выходит в обратную линию высокотемпературного контура, а в ветвь теплого пола подается следующая порция нагретой жидкости.

При помощи термостатического клапана можно корректировать работу петли напольного отопления в зависимости от текущей потребности в обогреве помещения.

После монтажа элементов управления можно контролировать отопительную ветвь теплого пола по двум параметрам:

• по температуре теплоносителя в конце петли напольного отопления;

• по температурным показателям внутри помещения.

Трубы теплого пола при монтаже терморегулирующих комплектов рекомендуется укладывать по схеме «улитка». В этом случае происходит чередование горячих и холодных труб и исключается перегрев участков напольной поверхности.

Вывод

Использование терморегулирующих монтажных комплектов бренда «Валтек» позволяет интегрировать ограниченные по площади ветви напольного отопления в существующую отопительную систему без установки коллекторных и насосных групп, сохраняя высокое качество обогрева и безопасность использования оборудования.

Подобные решения существенно снижают итоговую стоимость расходных материалов и техники, при этом обеспечивают необходимый контроль и регулирование температуры воздуха в отдельных помещениях в соответствии с желаемыми параметрами.
