Запорный вентиль и шаровой кран - в чем разница: особенности подбора
Запорная арматура является важным элементом в системах водоснабжения, отопления и иных трубопроводных сетях. Наиболее распространенными типами запорно-регулирующих устройств считаются запорные вентили и шаровые краны, которые обеспечивают контроль над потоком жидкости или газа.
В этой статье рассмотрим их конструкционные особенности, отличительные черты и преимущества использования.
Конструкционные отличия вентиля и крана
Два вида арматуры монтируются на трубопроводе с целью регулирования рабочей среды и внешне выглядят практически одинаково. Тем не менее они имеют различные запирающие органы, которые также определяют основное назначение устройства.
![Вентиль запорный Вентиль запорный](/upload/medialibrary/82e/1wc8r16y3mq4gde7pps416t6ttj7shw7/ventil_2.jpg)

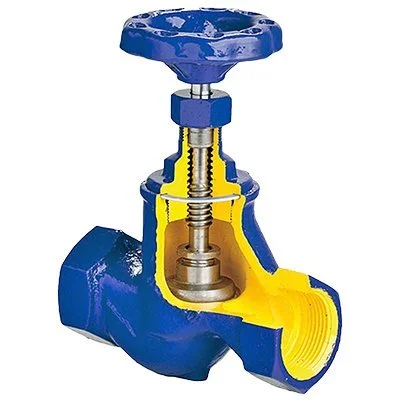

Из чего состоит запорный вентиль
Основные элементы запорного вентиля включают:
- Золотник – запорный механизм, регулирующий движение рабочей среды.
- Шток – шпиндель с резьбовым приводом, который управляет запорным элементом.
- Седло и уплотнители – детали вентиля, которые обеспечивают надежное закрепление штока и фиксацию золотника.

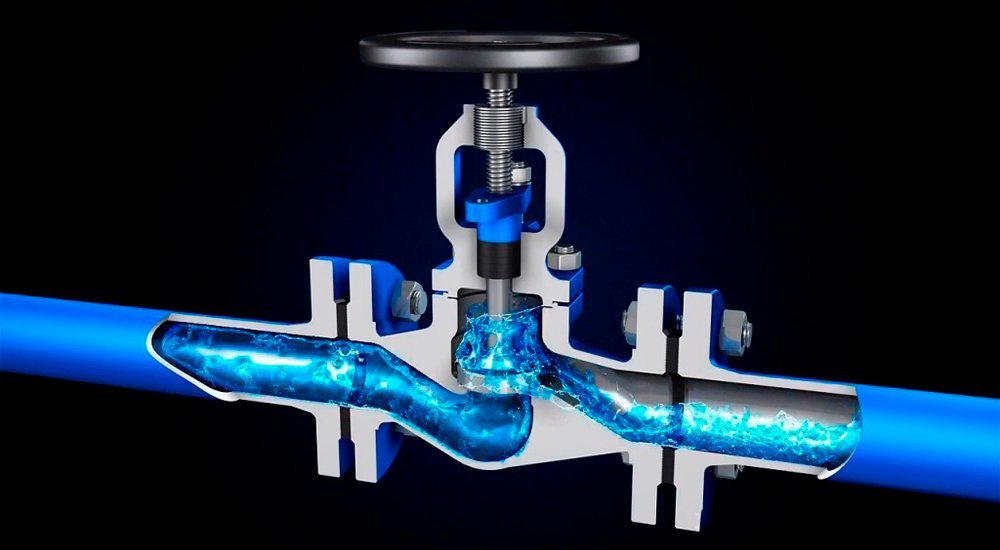

Запорный вентиль представляет собой размещенный внутри корпуса клапан, который двигается параллельно потоку. Запорный элемент соединен со штоком, управляемым маховиком. При вращении маховика шток ввинчивается внутрь корпуса, прижимая при этом золотник к седлу. Благодаря этому обеспечивается полное или частичное перекрытие потока жидкости.
Вентили используются для регулирования подачи рабочей среды, позволяя изменить напор воды или теплоносителя. Они бывают проходными/прямыми (с параллельными осями входных и выходных патрубков) и угловыми (с перпендикулярными осями).

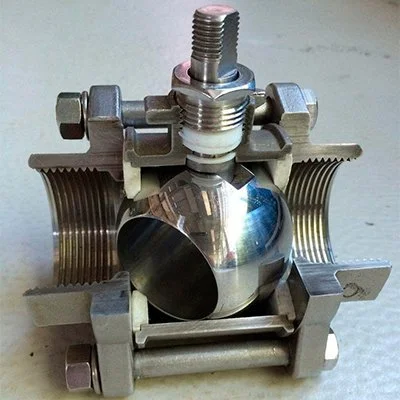

Основные элементы шарового крана
![Шаровой кран в разрезе Шаровой кран в разрезе](/upload/medialibrary/b33/hpn0z4vy1xhytx0i7b0rcxtchoep8kct/sharovoy_kran.jpg)
Данное запорное устройство состоит из:
- Шарообразного затвора, вращающегося вдоль своей оси.
- Рукоятки для управления краном. Она может быть в виде бабочки, рычага или флажка.
- Штока – элемента, который соединяет запорный механизм и рукоять.
В отличие от вентильного клапана шаровой кран имеет затвор в форме сферы со сквозным отверстием, который вращается вокруг своей оси. В открытом положении отверстие в шарообразном запорном элементе соответствует проходному сечению трубы, что обеспечивает беспрепятственное движение рабочей среды. При повороте рукояти на 90° сквозное отверстие размещается лицом к стенке корпуса и происходит полное перекрытие потока.
Шаровые краны просты в использовании и обеспечивают быстрое перекрытие. Они часто применяются в бытовых системах водоснабжения и отопления.
Читайте также: «В чем отличия между полнопроходным и неполнопроходным шаровым краном»
Чем отличается вентильный затвор от шарового?
Главным отличием в назначении двух видов запорной арматуры является то, что вентиль позволяет регулировать поток рабочей среды, т.е. частично перекрывать движение жидкости. В то время как шаровой кран работает только по принципу «открыто/закрыто». Регулирование и частичное перекрытие потока при помощи шарового затвора недопустимо.
Вентили и краны широко используются как в быту, в системах водоснабжения и отопления, так и на производственных участках для организации технологических трубопроводов.
За счет особенностей конструкции плавное движение механизма вентильного клапана позволяет точно отрегулировать напор воды в сети. При этом шаровой затвор позволяет одним движением перекрыть поток рабочей среды, что с вентилем не представляется возможным.
Вентильные клапаны важно устанавливать с учетом движения жидкости в трубопроводе. Иначе высокое давление при закрытии может стать причиной быстрого износа затвора и как следствие его протечки. Краны с запорным механизмом в виде шара более чувствительны к качеству воды. Частицы грязи и взвесей в рабочей среде могут повредить поверхность сферы, что как следствие приведет к ухудшению герметичности затвора.
Особенности подбора
При выборе запорной арматуры важно учитывать различные факторы, чтобы обеспечить эффективность и долговечность системы. Вот некоторые особенности подбора:
Типоразмер и диаметр. Запорную арматуру следует подбирать под диаметр трубопровода, на который она устанавливается. Это обеспечивает правильное соответствие размеров и минимизирует потери напора.
Рабочее давление и температура. Материал уплотнительных колец и корпуса должен соответствовать рабочей среде, что напрямую влияет на продолжительность эксплуатации кранов и вентилей.
Тип соединения. В зависимости от способа подключения запорная арматура может быть иметь резьбовое, фланцевое или иное соединение, которое определяется типом трубопровода и его назначением. Для бытовых систем чаще всего используются муфтовые краны, в то время как на промышленных магистралях чаще встречаются фланцевые.
Производитель. Качество и надежность запорных устройств часто зависит не только от материала изготовления, но и от бренда приобретаемых приборов. Покупая запорно-регулирующую арматуру от проверенных производителей, вы получаете официальную гарантию и возможность обменять товар при наличии заводского брака.
Итог
При выборе запорно-регулирующей арматуры важно определить основные задачи, которые она будет выполнять в системе, и учитывать особенности и технические параметры рабочей среды.
