Схема водоснабжения частного дома из колодца с гидроаккумулятором
Большинство владельцев дач и частных домов имеют на свой колодец на участке, что позволяет обеспечить жилье санитарной водой бытового назначения. Однако, чтобы выполнить монтаж водопровода к дому и создать необходимые условия для комфортной подачи воды в жилье, важно соблюдать определенные требования и учитывать строительные нормы.
В этом материале рассмотрим, как автоматизировать процесс водоснабжения, а также расскажем о всех нюансах разводки водопровода с использованием погружного насоса и гидроаккумулятора.
Что такое гидроаккумулятор и его преимущества

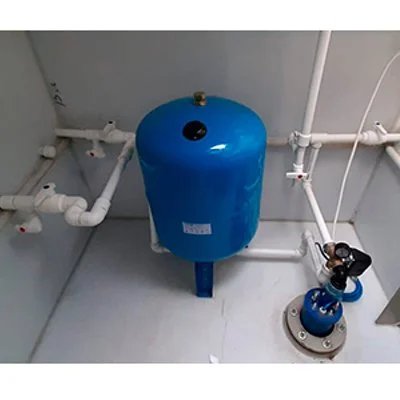

Гидробак – это устройство, которое используется для поддержания постоянного давления в водопроводе и позволяет избежать перепады давления в системе и обеспечить стабильную подачу жидкости в точки водоразбора.
Водяной аккумулятор играет важную роль в автоматических системах водоснабжения: он защищает насосное оборудование от гидроударов и снижает частоту включения электронасоса, что положительно сказывается на продолжительности эксплуатации устройства.
Преимущества использования аккумулятора воды:
- Увеличение эффективности системы водоснабжения, благодаря поддержанию постоянного давления.
- Снижение уровня шума при работе насоса в колодце.
- Увеличение срока эксплуатации насосного оборудования, за счет снижения частоты запуска помпы.
- Накопление воды для бытового потребления на случай низкого уровня воды в скважине.
Читайте также: «Как подобрать гидроаккумулятор для систем водоснабжения частного дома: расчет объема и давления»

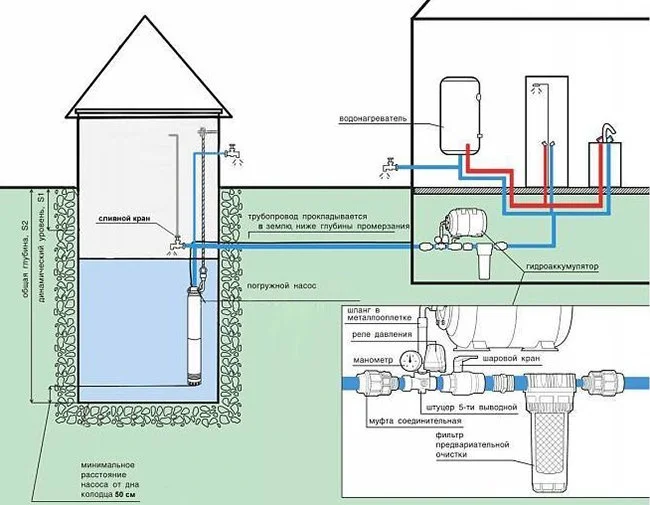

Схема подачи воды в дом из колодца
Система водоснабжения дома из колодца с гидроаккумулятором состоит из следующих основных элементов:
- Источник водоснабжения.
- Погружной насос.
- Фильтр очистки воды магистральный.
- Гидроаккумулятор.
- Внешний трубопровод.
- Запорно-регулировочная арматура.
- Блок автоматики насосного оборудования.
- Фитинги подключения.
Есть два варианта проводки трубопровода от источника водоснабжения до здания:
- По-зимнему, когда потребление санитарной жидкости также предполагается и зимой.
- По-летнему, когда вода в жилую постройку будет подаваться только в летний период.
По зимнему варианту необходимо завести трубу от колодца до дома на определенной глубине, а именно ниже уровня промерзания грунта. Как правило, в наших широтах максимальное промерзание земли составляет 1,7 м. Исходя из этого, прокапывается траншея, куда укладывается труба диаметром 1 дюйм. По техническим условиям размещения трубопровода в большинстве случаев используются полиэтиленовые трубы с толщиной стенки 3 мм.
Запрещается использование пластиковых труб с толщиной стенки менее 3 мм, т.к. такие изделия применяются только для внутренней разводки и в процессе усадки грунта они могут просто лопнуть.
В колодце просверливаются два отверстия в непосредственной близости к траншее размером под диаметр будущей трубы: первое используется непосредственно для проводки трубопровода, а второе – для электрокабеля насосного оборудования, который также будет размещаться в шланге из полиэтилена.
Траншея прокапывается также под фундамент, чтобы вывести трубу в помещение, где будет расположено дополнительное оборудование для водоснабжения жилья.
При помощи компрессионного переходника или соединительной муфты осуществляется переход с внешней ПНД-трубы на полипропиленовый трубопровод.
Чтобы исключить промерзание участка магистрали, расположенного в фундаменте частного дома, используют теплоизоляцию и самогреющий кабель с изоляционной фольгой. Стоит отметить, что нагревающий кабель лучше размещать непосредственно на трубопроводе и использовать утеплитель снаружи всей конструкции, т.к. при внутреннем расположении нагревающих элементов существует риск замерзания кабеля, и при последующем нагреве возможно короткое замыкание.
Электрический насос для колодца, как правило, используется погружной или скважинный, размещается в источнике на расстоянии 40-50 см от дна и закрепляется у оголовка колодца посредством цепи или троса. При помощи компрессионного уголка шланг электронасоса соединяется с основной магистралью. Во второе заранее подготовленное отверстие и установленную дополнительную трубу протягивается кабель, который подключается через блок автоматики помпы.
Рекомендуется увеличить длину электрокабеля, чтобы обеспечить запасом 2-2,5м. Это дает возможность в дальнейшем увеличить глубину колодца и опустить насос ниже на необходимую глубину. Отрезок лишнего кабеля можно также закрепить у оголовка колодца с тросом помпы.
Отверстия под магистраль и трубопровод электрокабеля герметизируются.

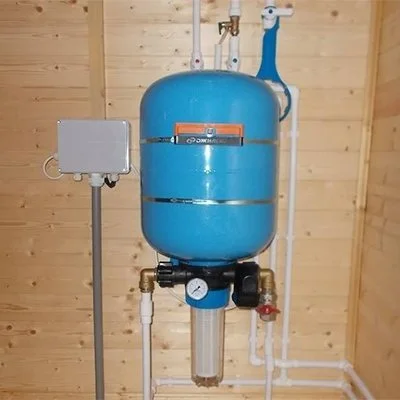

В техническом помещении располагается гидроаккумулятор, который накапливает необходимый объем воды и обеспечивает стабильный напор и подачу жидкости в точки водоразбора.
На гидробак устанавливается пятиходовой штуцер, который позволяет подключить блок автоматики с реле давления и манометр. Так называемый «разветвитель» позволяет подключить аккумулятор непосредственно к магистрали, ведущей от колодца, и выполнить разводку водопроводной трубы, через которую будет осуществляться подача воды в дом. На водопровод устанавливается запорный кран и фильтр грубой очистки воды с манометром.
Рекомендуем размещать элементы автоматики в непосредственной близости к аккумулятору воды, чтобы исключить перепады давления на подаче жидкости в жилье.
Перед гидроаккумулятором устанавливается байпас с шаровым краном. На выходе из байпаса устанавливается обратный клапан, который защищает от обратного хода жидкости.
Когда предполагается эксплуатация системы водоснабжения только в теплый период времени, то возможна прокладка трубопровода по земле в техническое помещение, где будет размещаться бак-аккумулятор. Стоит учитывать, что в этом случае перед отопительным сезоном необходимо выполнять консервацию здания, а также слить всю воды из водопровода.
Итог
Качество водоснабжения дома напрямую зависит от грамотно выполненной разводки трубопровода, которую необходимо выполнять при соблюдении всех требований и строительных норм, изложенных в нормативных документах. Также важно выбирать качественное насосное оборудование и комплектующие, которые позволят существенно продлить срок службы всей системы в целом.
