Виды фитингов для полипропиленовых труб с названием, описанием и назначением
Благодаря своей коррозиестойкости, долговечности и доступности полипропиленовые трубы и фитинги все чаще используются не только для монтажа систем отопления и водоснабжения частных домов, но и в качестве технологических трубопроводов на производстве.
В этой статье подробнее остановимся на соединительных элементах (фасонных частях) трубопроводной сети, которые позволяют собрать инженерную конструкцию в единое целое и при этом обеспечивают ее надежность и герметичность.
Разновидности фитингов для полипропиленовых труб
Стоит отметить, что полипропиленовые фитинги можно условно разделить на две большие группы:
- Полностью выполненные из полипропилена.
- Комбинированные соединители.
Первые могут использоваться как для скрытой, так и для открытой прокладке трубопровода и монтируются исключительно при помощи сварочного аппарата. Такой способ монтажа обеспечивает высокую герметичность и надежность соединения.

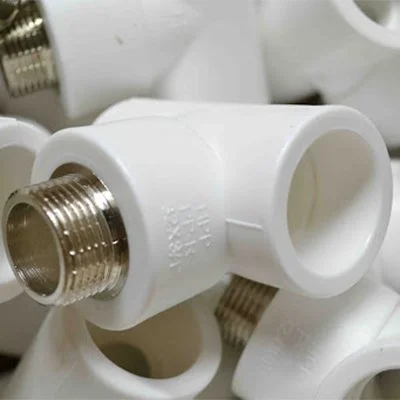

Вторые представляют собой комбинацию фитинга под пайку и резьбового соединения. Они изготавливаются из полипропилена и латуни и позволяют осуществить переход, например, с одного типа трубы на другой. Такие соединительные элементы монтируются только на открытых участках для контроля и возможности их замены в будущем.
Читайте также: «Пайка полипропиленовых труб своими руками: этапы работ. Как правильно сделать»
По назначению и конструктивным особенностям фасонные части делятся на:
1. Муфты и переходники
Соединительные детали, которые используются для прокладки прямых участков труб. Могут соединять как отрезки трубопровода одинакового диаметра, а также применяются для перехода с меньшего диаметра на больший или на оборот (переходники).
Комбинированные переходные соединения позволяют выполнить подключение сантехники, шарового крана или другой запорной арматуры с внутренней или наружной резьбой.
Встречаются разъемные ПП соединители, в конструкции которого предполагается наличие накидной гайки. Такие детали используются преимущественно для подключения трубы к коллекторному блоку с выходами под конус или евроконус.
2. Уголки, отводы, угольники (водорозетки)
Полипропиленовые фитинги применяются для изменения направления трубы, например, когда необходимо соединитель отрезки трубопровода под углом 45 или 90 градусов, или подключить смеситель к общей магистрали (водорозетка с резьбовым соединением).
Также как и остальные фасонные части такие детали могут быть изготовлены полностью из полипропилена или иметь закладные части из латуни.
3. Тройники и крестовины
Полипропиленовые фитинги, которые используются для разветвления трубопровода на три или четыре направления. При этом тройники и крестовины могут быть как одноплоскостные, так и двухплоскостные, что дает возможность изменять направление трубы в разные стороны.
Также бывают крестовины компланарного типа, которые позволяют выполнить пересечение труб в одной плоскости без использования отводов и дополнительных деталей.
4. Обводы и компенсаторы
Соединители используются для плавного изменения направления трубы (обводы) и для защиты полимерного трубопровода от температурного расширения и деформации (компенсаторы).
Обводные детали позволяют выполнить монтаж трубок одна над другой или в случае, когда трубопровод встречает какое-то препятствие и его необходимо обойти.
Компенсаторы выглядят в виде петли и защищают пластиковую магистраль от растяжения, которое возможно при скачках давления или резких температурных изменениях теплоносителя. Они увеличивают срок службы трубопроводной системы в целом.
5. Заглушки и пробки
Концевые фитинги монтируются в качестве завершающей детали трубопровода. Также могут использоваться как временные детали при гидравлических испытаниях инженерных систем.
Нюансы выбора соединений для ПП труб
При выборе фитингов для полипропиленового трубопровода следует учитывать следующие аспекты:
- Технические характеристики. Соединительные элементы должны соответствовать условиям эксплуатации инженерной системы и выдерживать рассчитанную барическую нагрузку и температурный режим.
- Диаметр трубы. Во избежание перекосов и возможных протечек фитинги подбираются с учетом проходного сечения присоединяемой ПП трубы.
- Способ монтажа. Для скрытой прокладки трубопроводной системы используются соединители, выполненные полностью из полипропилена, рассчитанные под пайку.
Заключение
Правильный подбор фитингов — важный шаг при монтаже систем водоснабжения, отопления и иной инженерной сети. От этого будет зависеть продолжительность и безопасность эксплуатации, надежность трубопроводной сети.
