Устройство и принцип работы сервопривода коллектора водяного теплого пола
Водяной теплый пол — это эффективная система напольного отопления, которая обеспечивает комфортные условия проживания в жилье, не пересушивая при этом воздух. Для корректной работы такого типа теплоснабжения необходим распределительный коллектор, или так называемая гребенка, посредством которой осуществляется разделение теплоносителя между всеми ветвями системы отопления.
Одним из ключевых элементов коллектора является сервопривод, который позволяет автоматизировать процесс управления потоком жидкости в отопительных контурах.
Что такое сервопривод

Сервопривод — это электромотор, который взаимодействует с контроллером или блоком управления и по сигналу термостата регулирует положение штока клапана на коллекторе в автоматическом режиме. Привод устанавливается на термостатический клапан подающей линии коллекторного блока и регулирует открытие или закрытие затвора термоклапана.
Принцип работы коллекторного привода
Как правило, на гребенки водяного теплого пола устанавливаются электротермические приводы, конструкция которого предполагается наличие термоэлемента (в большинстве случаев используется жидкостное вещество – толуол или армопарафин). Внутри пластикового корпуса сервопривода рабочее жидкостное тело располагается в герметичной емкости, которая соединена с греющим проводником и штоком.
При изменении температуры термоэлемент расширяется или сжимается, приводя в движение шток, который открывает или закрывает клапан. Это позволяет точно регулировать пропускную способность арматуры и контролировать температуру нагрева напольной поверхности.
Например, в жилом помещении температура воздуха достигла выставленной на термостате отметки. В этом случае терморегулятор посылает сигнал на привод коллектора (подается напряжение).
- От греющегося проводника нагревается жидкостное вещество, что приводит к его расширению.
- Расширяющееся рабочее тело воздействует на шток привода, соединенного с термостатическим клапаном.
- За счет механического воздействия штока изменяется положение затвора арматуры и происходит перекрытие или открытие термоклапана.
Виды электроприводов на коллектор

По типу взаимодействия с клапанами сервоприводы делятся на две основные группы:

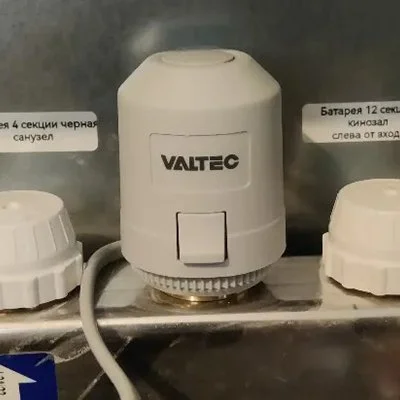

- Нормально-закрытые (NC) — привод на термоклапане остается закрытым в отсутствии напряжения. При подаче сигнала от комнатного термостата шток открывает затвор клапана и увеличивает его пропускную способность.

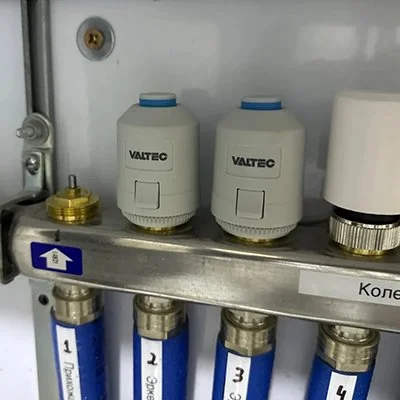

- Нормально-открытые (NO) — по умолчанию клапан на подаче коллекторной группы остается открытым (сервопривод находится без электропитания). По сигналу, подаче тока на привод, шток закрывает затвор термоклапана.
Также встречаются универсальные устройства, которые можно переключать с одного положения на другое.
В наших регионах чаще всего используются нормально-открытие сервоприводы. В этом случае система напольного обогрева функционирует постоянно и нет риска охладить помещение при отсутствии электроэнергии.
Преимущества установки сервоприводов на коллектор теплого пола
- Автоматизация. Управление температурой обогрева в автоматическом режиме без постоянного личного контроля.
- Экономия энергоресурсов. Снижение затрат на отопление за счет точного контроля подачи теплоносителя и рационального использования тепловой энергии.
- Комфорт. Поддержание оптимальной температуры в каждом помещении. При расширенных настройках комнатного термостата есть возможность зонирования и установки различных температурных режимов.
- Долговечность. Надежная работа системы и ее долгий срок службы достигается за счет снижения нагрузки на тепловую сеть.
Заключение
Установка сервоприводов на коллектор водяного теплого пола позволяет не только автоматизировать работу контура напольного обогрева, но и снизить затраты на энергоресурсы и обеспечить высокое качество отопления в жилом доме. Процесс монтажа включает в себя подключение устройства к клапанам коллекторной группы, подключение к термостату и проверку работоспособности системы.
