Соответствие диаметров труб
Таблица соответствия диаметров стальных и полимерных труб.
Для удобства выбора труб и фитингов в интернет-магазине Progreem.by, представляем таблицу соответствия диаметров стальных и полимерных труб.
|
Условный проход Ду, DN |
Диаметр в дюймах |
Наружный диаметр, мм. | |||
| DIN / EN | ВГП | ЭС, БШ | Полимерная | ||
| 10 | 3/8" | 17,2 | 17 | 16 | 16 |
| 15 | 1/2" | 21,3 | 21,3 | 20 | 20 |
| 20 | 3/4" | 26,9 | 26,8 | 26 | 25 |
| 25 | 1" | 33,7 | 33,5 | 32 | 32 |
| 32 | 1 1/4" | 42,4 | 42,3 | 42 | 40 |
| 40 | 1 1/2" | 48,3 | 48 | 45 | 50 |
| 50 | 2" | 60,3 | 60 | 57 | 63 |
| 65 | 2 1/2" | 76,1 | 75,5 | 76 | 75 |
| 80 | 3" | 88,9 | 88,5 | 89 | 90 |
| 90 | 3 1/2" | 101,6 | 101,3 | 102 | 110 |
| 100 | 4" | 114,3 | 114 | 108 | 125 |
| 125 | 5" | 139,7 | 140 | 133 | 140 |
| 150 | 6" | 168,3 | 165 | 159 | 160 |
| 160 | 6 1/2" | 177,8 | - | 180 | 180 |
| 200 | 8" | 219,1 | - | 219 | 225 |
| 225 | 9" | 244,5 | - | 245 | 250 |
| 250 | 10" | 273 | - | 273 | 280 |
| 300 | 12" | 323,9 | - | 325 | 315 |
| 400 | 16" | 406,4 | - | 426 | 400 |
| 500 | 20" | 508 | - | 530 | 500 |
| 600 | 24" | 609,6 | - | 630 | 630 |
| 800 | 32" | 812,8 | - | 820 | 800 |
| 1000 | 40" | 1016 | - | 1020 | 1000 |
| 1200 | 48" | 1219,2 | - | 1220 | 1200 |
-
DIN / EN – значение для стальных труб по DIN2448 / DIN2458.
-
ВГП – трубы стальные водогазопроводные ГОСТ 3262-75.
-
ЭС – трубы стальные электросварные ГОСТ 10704-91.
-
БШ – трубы стальные бесшовные ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74.
-
Полимерная – трубы ПЭ, ПП, ПВХ.
-

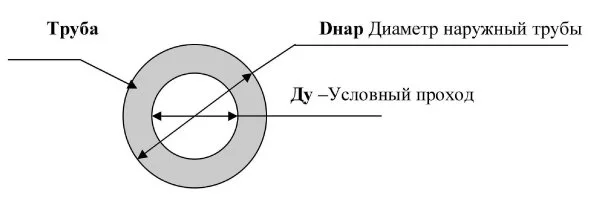

Условный проход (DN, Ду) – условное значение внутреннего диаметра в миллиметрах или в округленных дюймах. Является основным размерным значением водогазопроводных и оцинкованных труб, присоединенным частей к ним, фитингов и запорной арматуры. Условный проход приблизительно ровняется внутреннему диаметру трубопроводного элемента, выраженному в миллиметрах. Значение не обладает единицей измерения, указывается, как DN или Ду.
-
Диаметр наружный (Дн) – указывается в миллиметрах и отвечает действующим ГОСТам.
-
Диаметр внутренний (Дв)* – указывается в миллиметрах, а также считается по формуле: Дв = Дн - 2хS. Где: S – толщина стенки в мм.
В случае возникновения сложности при выборе товара, обращайтесь к нашим профессиональным консультантам, которые грамотно подберут продукцию необходимого размера. Звоните!
