Сколько нужно трубы для водяного теплого пола на 100 квадратных метров: расчет длины онлайн

Установка водяного теплого пола является эффективным способом обеспечения комфортной температуры в помещении. Однако, чтобы грамотно организовать систему напольного обогрева, важно выполнить все необходимые расчеты, в том числе правильно определить длину ветвей ТП в соответствии с площадью жилой комнаты.

В данной статье мы рассмотрим, что необходимо учитывать при расчете расхода трубы теплого пола на примере частного дома площадью 100 кв.м., чтобы обеспечить оптимальную работу системы.

Что стоит учитывать при расчете метража трубопровода

Чтобы правильно рассчитать длину трубопровода для монтажа напольного отопления, необходимо учитывать следующее:

• Планировка дома (схема). Важно составить план размещения жилых и технических комнат каждого этажа, где будет указаны тип и площадь помещения, необходимый температурный режим каждой комнаты, а также оконные и дверные проемы. Это позволит определиться, где будет размещаться коллекторная группа, как будет осуществляться разводка ветвей, в каких помещениях не требуется монтаж теплого пола.

• Тип отопительной системы. При выборе трубы и расчетах ее длины важно учитывать встроенное отопительное оборудование и определиться, будет ли теплый пол использоваться в качестве основного источника тепла или дополнительного.

• Теплопотери помещения. В зависимости от качества утепления стен, площади окон и дверных проемов, качество воздухообмена помещения, типа стяжки рассчитывается необходимый тепловой поток напольного обогрева. Простой формулой расчета тепловой мощности системы считается Q=W*1.2.

• Шаг укладки. В зависимости от диаметра применяемой трубы и необходимой теплоотдачи рассчитывается оптимальное расстояние между трубками.

Подробнее от технологии укладки водяного теплого пола читайте нашу статью «Схемы укладки водяного теплого пола: этапы работы, особенности монтажа»

Максимальная длина ветви теплого пола

При проектировании напольной системы отопления важно учитывать максимальную длину отопительной ветви. Превышение этого значения может привести к неравномерному распределению тепла в помещении и снижению качества обогрева.

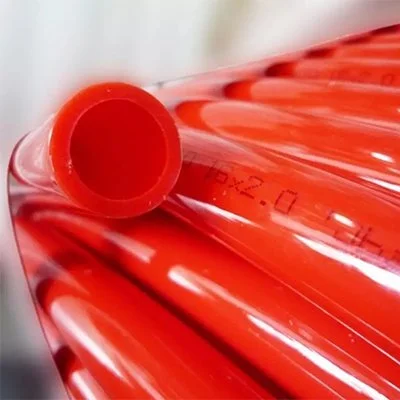

При этом максимальный метраж ветки может варьироваться от диаметра используемой трубы:

• при использовании шланга d 16 мм максимальная длина ветки может составлять около 100 метров,
• при использовании труб d 20 мм – около 120 метров.

Как правило, этой длины хватает, чтобы покрыть до 15 кв.м. площади помещения. Если комната большего метража даже с учетом мест размещения будущей мебели, то помещение разбивается на две отопительные зоны.

Чтобы правильно подобрать необходимое сечение трубопровода, стоит определить требуемое давление в системе и расход теплоносителя. Расчет диаметра трубы производится по следующей формуле
D=18*(p/L*G2)-0,19, где:

• L – предполагаемый метраж трубопровода,
• G – расход жидкости в ветви,
• p - давление системы.

Формулы расчета длины трубы

Рассчитать необходимый метраж трубопровода можно по простой формуле L=S/N*1,1, где:

• S – площадь покрытия напольного обогрева.
• N – шаг укладки (м).
• 1,1 – коэффициент, который необходимо закладывать на сгибы шланга.

Коэффициент запаса рекомендуется добавить к расчетной длине трубы для компенсации возможных потерь материала, пересечений стен и других факторов.

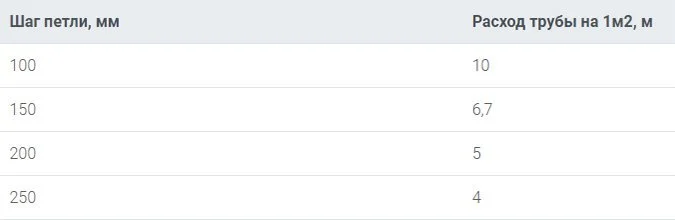

Существует упрощённый вариант расчета, когда примерный расход трубки определяется исходя из шага укладки трубы и требуемой площади покрытия:

Заключение

Расчет и выбор необходимой длины трубы для водяного теплого пола – важный этап, который влияет на качество теплоотдачи и эффективность системы. Важно учитывать не только конфигурацию помещения, а также принимать во внимание технологию укладки и требуемый тепловой поток будущего контура обогрева.
