Схемы укладки водяного теплого пола: этапы работы, особенности монтажа

Знали ли вы, что монтаж водяного теплого пола позволяет сократить расходы на отопление до 30%, а при правильной укладке напольное отопление может прослужить 50 и более лет?

Есть одно НО! Обустройство системы водяного пола возможно только в загородном доме. В многоквартирных домах такой обогрев нельзя реализовать из-за высокой нагрузки на перекрытия здания, ведь «пирог» напольного отопления чаще всего имеет «мокрый» метод укладки.

Технология укладки теплого пола под бетонную стяжку

Этап 1: Подготовка основания

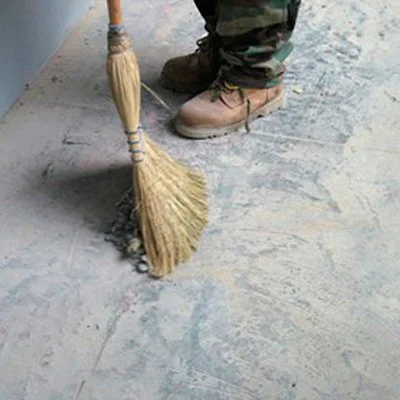

	Очистите поверхность от грязи и пыли, при необходимости выровняйте ее дополнительной стяжкой. Допустимая погрешность: +/- 5 мм.

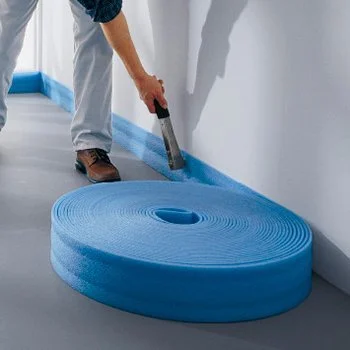

Этап 2: Укладка демпферной ленты
	По периметру помещения укладывается демпферная лента для компенсации теплового расширения, которое возникает при эксплуатации теплого пола. Толщина ленты должна быть не менее 5 мм и быть на 2 см выше всей укладываемой конструкции. В дальнейшем она спрячется за установленными плинтусами.
Этап 3: Укладка полиэтиленовой пленки

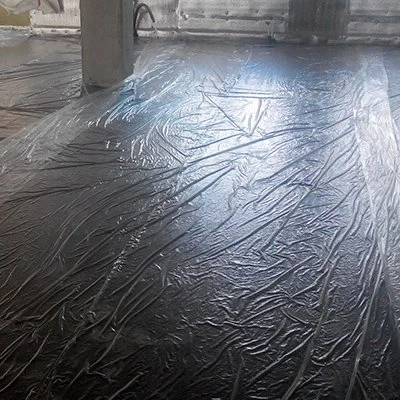

	Во избежание протечки цементного раствора для заливки поверх демпферной ленты укладывается полиэтиленовая пленка.

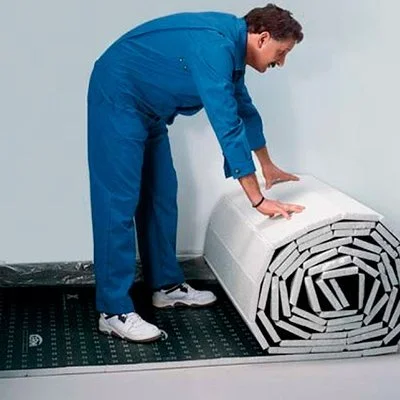

Этап 4: Укладка слоя теплоизоляции
	Чаще всего для этих целей применяются плиты из вспененного материала (например, маты из пенополистирола) или фольгированные теплоизоляционные листы. Для лучшего сцепления сверху теплоизоляции укладывается армированная сетка.
	Обратите внимание! Теплоизоляция со слоем из алюминия должна иметь защитное покрытие, иначе в течение пяти недель фольга раствориться в щелочной среде цементной стяжки.

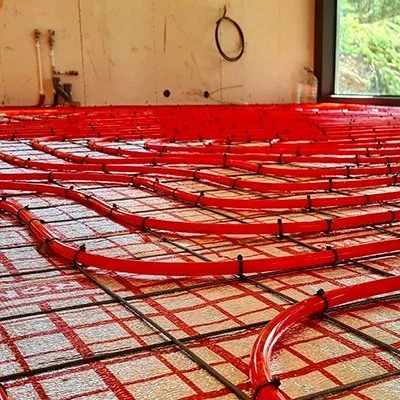

Этап 5: Монтаж труб теплого пола

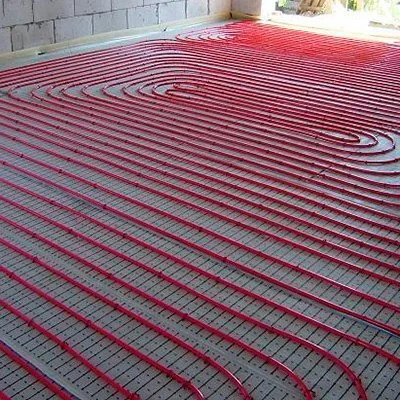

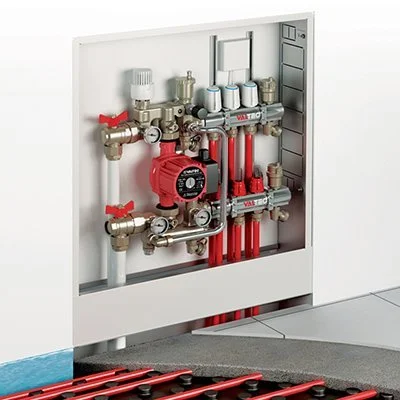

	На теплоизоляционный слой укладываются трубы водяного теплого пола в соответствии с выбранной схемой укладки. Их подключают либо к отдельно стоящей гребенке, либо к распределительному коллектору отопительного котла. Проведите гидравлические испытания, чтобы проверить целостность и работоспособность системы.

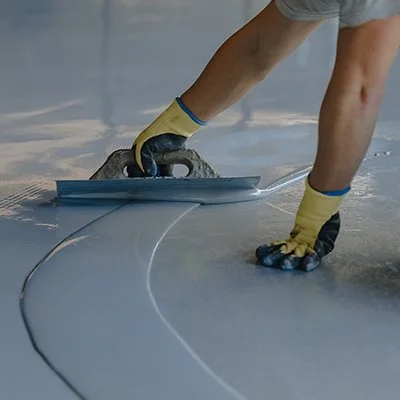

Этап 6: Залить бетонную стяжку
	Чтобы убрать пузырьки воздуха, используйте щетку.
Финальный этап: Запуск напольного отопления
	Подключение системы производится только после полного высыхания стяжки. Температура теплоносителя должна быть комнатной, при этом каждый день нужно ее увеличивать на 5° вплоть до рабочей температуры.

Схемы монтажа водяного теплого пола

Прежде чем выбрать необходимый метод монтажа, стоит узнать о таком понятии, как «шаг укладки» — определенное расстояние между монтируемыми трубами, которое обеспечивает необходимую теплоотдачу напольного отопления. Например, удельный тепловой поток с шагом 15 см составит от 50 до 100 Вт на кв.м. покрытия.

Стоит отметить, что монтировать трубы с шагом менее 10 см очень трудно, т.к. сгиб трубы имеет очень малый радиус, что может привести к ее заломам и повреждению теплопровода в целом.

Как показывает практика, оптимальным вариантом считается шаг 15 либо 20 см, т.к. при укладке труб с расстоянием более 25 см нарушается равномерное распределение теплого потока в жилой комнате.

В дальнейшем этот параметр нам еще пригодится для расчетов необходимой длины прокладываемого теплопровода.

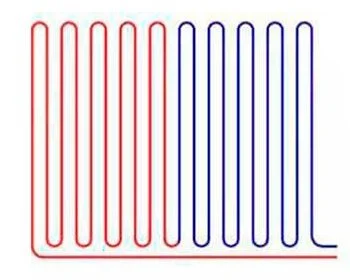

Змейка

Простейшая схема укладки труб, которую при правильных расчетах и проектировании можно смонтировать своими руками. Трубы укладывают от одной стены к другой и затем подводят обратно к распределительным узлам.

Однако, по тепловому потоку классическая змейка уступает остальным вариантам, поэтому такой метод укладки рекомендуется применять к небольшим по площади помещениям.

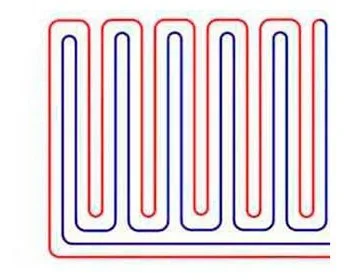

Двойная змейка

Данная схема решает проблему неравномерного распределения теплового потока в жилых комнатах. Двойной ряд трубопровода компенсирует перепад температур, тем не менее могут возникнуть определенные сложности при монтаже труб.

Наибольшая эффективность тепловой отдачи достигается при укладке теплого пола представленным вариантом в узких комнатах.

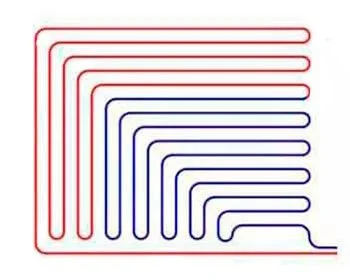

Угловая змейка

Подобная укладка применяется в жилых комнатах с одной или двумя внешними стенами. Вначале тубы выкладываются на холодных участках — вдоль стен, выходящих на улицу, — чтобы избежать значительных тепловых потерь. Такая схема используется также в помещениях, где необходимо выделить зоны с разными температурными режимами.

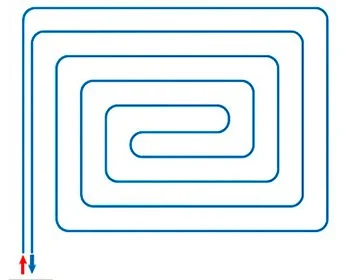

Улитка (спиральная схема)

Один из самых популярных способов монтажа труб водяного теплого пола. Такой метод укладки отличается высокой теплоотдачей и равномерным распределением тепла. В большинстве случаев, где площадь помещение более 15 кв.м., применяется данный вариант монтажа теплого пола.

Описываемая схема обладает низким гидравлическим сопротивлением, что обеспечивается благодаря меньшему количеству поворотов трубопровода и большому углу сгиба. Спиральная укладка начинается вдоль стен и сужается к центру, после чего возвращается к распределительной гребенке.

Два контура

В больших по площади помещениях для большей эффективности отопления напольный обогрев рекомендуется разделять на несколько контуров. При этом шаг укладки можно варьировать в зависимости от желаемой теплоотдачи.

Комбинированная схема

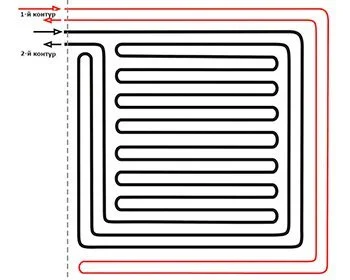

Комбинация змейки со спиральной схемой укладки трубопровода применяется в помещениях нестандартной конфигурации, со сложными изгибами стен или там, где необходимо реализовать несколько вариантов обогрева жилой комнаты.

Советы при укладке водяного теплого пола

• Прежде чем монтировать гидропол, убедитесь в прочности основания и перекрытий дома.
• Высота потолков помещения должна быть не меньше 2,5 м. Учитывайте, что минимальная толщина «пирога» гидропола составляет 50 мм.
• Составьте проект помещения, в котором отобразите примерное расположение будущей мебели. Точно рассчитайте площадь укладки трубы и схематично разметьте вариант укладки.
• Длина одной петли рассчитывается исходя из производительности и напора циркуляционного насоса, и желаемой температуры напольной поверхности. Для поддержания оптимального давления в контуре одна петля не должна занимать более 15 кв.м. напольного отопления.
• Если вы разделяете помещение на несколько контуров, то между ними также укладывается демпферная лента.
• При расчете длины трубопровода учитывайте расстояние до распределительного коллектора. Гребенку необходимо размещать на достаточной высоте, чтобы не было заломов подводимой трубы.
• Сами трубы подключаются к коллектору исключительно снизу, чтобы избежать образования воздушных пробок.

Итог

Водяной теплый пол – удобная система отопления, которая позволяет обеспечить комфортную температуру обогрева. Однако, эффективность напольного отопления достигается благодаря грамотному проектированию и точным расчетам гидравлики. При этом качество материалов также имеет большое значение.
