Резьбовые фитинги: разновидности, преимущества и нюансы монтажа

Трубопроводная сеть является сложной конструкцией технического назначения, которая состоит из множества различных элементов. Одним из них являются фитинги, которые используются для создать надежных и герметичных соединений.

В зависимости от типа присоединения выделяют прессовые, обжимные и резьбовые фитинги, которые могут отличаться по техническим характеристикам и технологии установки.

В этой статье расскажем подробнее о муфтовых соединениях: эксплуатационных свойствах, особенностях использования и монтажа.

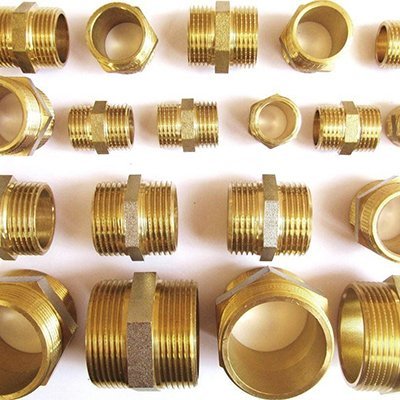

Конструкция и технические характеристики резьбовых фитингов

С конструктивной точки зрения муфтовое соединение представляет собой монолитное устройство, корпус которого оснащен патрубками с винтовыми нарезками, позволяющие накрутить фасонную часть на трубу. При этом спиральные насечки могут размещаться или внутри отвода, или снаружи. Внутренняя резьба находится внутри корпуса фитинга и предназначена для соединения с внешней резьбой трубопровода. Наружная резьба находится на внешней поверхности детали и соединяется с внутренней резьбой другого фитинга или арматуры.

Многие детали, которые имеют два и более разъема, могут отличаться по типу резьбы – иметь только внутреннее (ВН.Р. / ВР) или наружное соединение (НАР.Р. / НР), или их комбинацию (ВН.Р.-НАР.Р / НР-ВР) и т.д.

Резьбовые фитинги производятся из различных материалов, таких как латунь, нержавеющая сталь, медь, чугун и другие. Выбор материала зависит от конкретных условий эксплуатации, таких как тип транспортируемой среды, давление и температура.

Особенности конструкции фитинга дают возможность использовать их повторно, поэтому они преимущественно применяются для создания разборных соединений. Это позволяет монтировать отопительные приборы, сантехнику, арматуру и другое оборудование, которое в дальнейшем можно легко демонтировать для ремонта или замены. Для простоты установки муфтовые детали могут оснащаться накидной гайкой, при помощи которой можно присоединить технику или запорно-регулирующее устройство без демонтажа большого участка трубопровода.

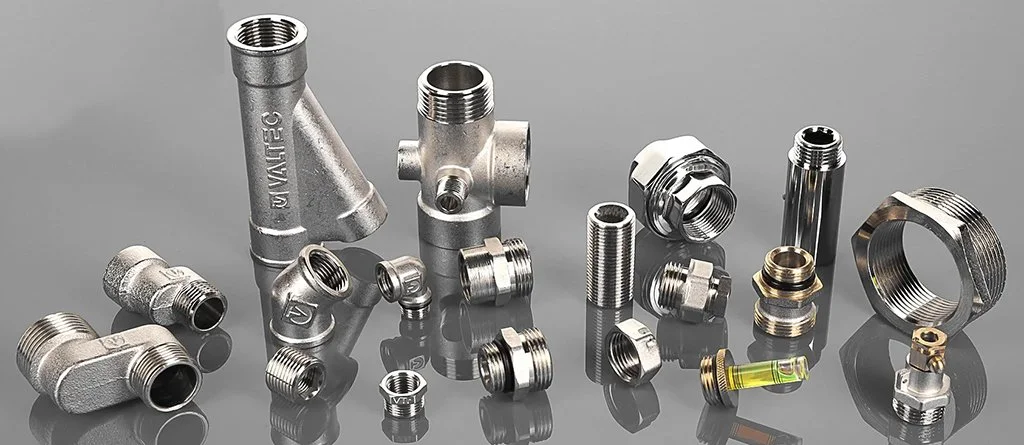

Разновидности соединений с резьбой

Муфтовые фасонные части широко применяются как в быту, так и на промышленным трубопроводных сетях, поэтому каждый год их ассортимент пополняется и расширятся.

В зависимости от выполняемых функций соединения с внутренней или наружной резьбой делятся на:

• Муфты соединительные и разъемные – элементы, соединяющие прямые отрезки магистрали;
• Тройники и крестовины – детали, которые позволяют изменить направление трубы или разделить трубопровод на несколько ветвей;
• Ниппели и переходники на другой тип соединения или диаметр – фасонные части, используемые для подключения шлангов или оборудованию с другим типом или размером присоединения;
• Удлинители и заглушки – фитинги, которые применяются на участках трубопроводной сети, где необходимо удлинить соединение (например, для монтажа манометра, смесителя и т.д.);
• и др.

Преимущества муфтовых фитингов

• Простота монтажа. Соединения позволяют быстро и легко соединять и разъединять трубы без необходимости использования специальных инструментов или оборудования.
• Герметичность и надежность. При соблюдении правил установки резьбовые фитинги обеспечивают безопасность соединения и минимизируют риск утечек.
• Многократное использование. Муфты изготавливаются из прочных материалов, а их простая конструкция дает возможность демонтировать элемент и использовать повторно без потери качества присоединения.
• Широкий ассортимент. Разнообразие типоразмеров и материалов изготовления позволяет подобрать комплектующие под систему любой сложности и конфигурации.

Особенности установки резьбовых соединений

Установка фасонных частей с резьбой имеет свои особенности. Перед монтажом необходимо убедиться, что размер соединения соответствует присоединительному размеру оборудования или диаметру трубы, на которые будет устанавливаться фитинг.

Чтобы обеспечить плотное присоединение и его герметичность необходимо использовать герметизирующие средства, такие как сантехнический лен с уплотнительной пастой или ФУМ-ленту.

Важно учитывать максимально допустимый крутящий момент, указанный в паспорте детали, чтобы избежать перекручивания резьбы и повреждения соединения.

Заключение

Использование резьбовых фитингов является надежным и эффективным способом соединения трубопроводов в системах водоснабжения и отопления. Конструкция муфтовых фасонных частей позволяет снимать их и использовать повторно, что упрощает их установку и эксплуатацию. Тем не менее важно учитывать, что для обеспечения герметичности присоединения и исключения утечек, необходимо использовать уплотнители и соблюдать рекомендуемые производителем указания по монтажу.
