Разновидности комнатных термостатов для котла: принцип работы, правила подключения к системе отопления

Качественная сбалансированная система отопления позволяет не только экономить топливо и поддерживать комфортную температуру обогрева, но также помогает существенно продлить срок службы теплогенератора за счет снижения частоты запусков котла.

Комнатный термостат – умное устройство, которое позволяет регулировать работу отопительного агрегата в соответствии с заданным температурным режимом или погодными условиями за окном. На практике функциональный терморегулятор при правильной эксплуатации позволяет экономить значительное количество топлива.

Принцип работы комнатного термостата

Автоматическое управление котлом при помощи комнатного термостата осуществляется исходя из изменений температуры воздуха в доме или на улице. Во втором случае вместе с комнатным терморегулятором подключают уличный датчик температуры, что позволяет организовать погодозависимое управление теплогенератора.

Комнатный термостат – это своего рода датчик температуры, который следит за температурными показателями в жилых комнатах. Данный терморегулятор синхронизирован с автоматикой отопительного агрегата (контроллером управления). Принцип работы такого устройства заключается в следующем:

• Встроенный датчик сравнивает температуру в помещении с требуемыми показателями (предварительная настройка).
• Когда температура опускается ниже нормы, отправляется сигнал на контроллер, который включает котел или увеличивает его мощность.
• Если температура в комнате выше нормы, то отправляется команда о снижении тепловой энергии или выключении отопительного агрегата.

Электрический сигнал подается методом сухого контакта или электронного сигнала. В первом случае происходит замыкание и размыкание электрической цепи в терморегуляторе. Во втором – изменение напряжения термостата.

Как оптимизировать расходы на отопление при помощи термостатов, читайте здесь.

Виды комнатных термостатов

В зависимости от функционала выделяют:

• Базовые. Терморегуляторы выполняют функцию поддержания комфортной температуры отопления.
• Программируемые. Комнатные термостаты имеют возможность задать определенный режим работы отопительного оборудования на определенный период времени.

В зависимости от типа установки выделяют:

• Проводные терморегуляторы. Подключение через провод позволяет установить приборы на расстоянии более 50-ти метров от отопительного котла. Питание осуществляется через электросеть.
• Беспроводные термостаты. Связь c блоком управления осуществляется посредством сигналов, что уменьшает радиус действия регуляторов температуры.

В зависимости от типа устройства разделяют:

• Механические. Простые и недорогие терморегуляторы. Принцип работы прибора заключается в использовании термочувствительных элементов внутри корпуса, которые реагируют на изменение окружающей температуры и вызывают замыкание или размыкание контактов.
  Как правило, устройства имеют только проводной тип подключения. Регулировка температурных показателей осуществляется вручную, при этом такая настройка имеет значительную погрешность в 3-4 градуса.
• Электромеханические. Более точные терморегуляторы, в конструкции которых содержится реле, заполненное реагирующем на температурные показатели веществом. В зависимости от изменения температуры осуществляет расширение или сужение вещества, что вызывает замыкание электроцепи.
• Электронные. Точные и многофункциональные термостаты, которые состоят из термореле, датчика температуры и устройства передачи сигнала. Погрешность данных моделей составляет не более 0,7 градусов. Большинство приборов имеет возможность недельного программирования и большое количество автоматических режимов. Подобные терморегуляторы считаются самыми эффективными и полностью оправдывают свою цену.

Как подключить комнатный термостат к котлу

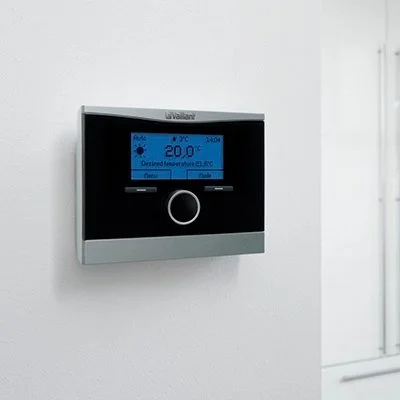

Любой комнатный регулятор температуры является универсальным прибором: его можно подключить как к твердотопливному, так и к газовому или электрокотлу, у которых есть электронная плата с соответствующими разъемами для подключения терморегулятора.

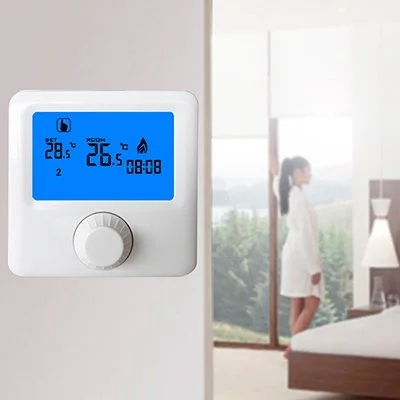

Правила установки комнатного термостата

В первую очередь, эффективность работы и точное соблюдение заданных настроек работы зависит от места установки термостата. Рекомендуется соблюдать общие правила:

• Устанавливайте термостаты в жилых комнатах, где собираются больше всего людей.
• Оптимальным расстоянием для установки прибора считается 1,5 метра от пола. При этом на терморегулятор не должны попадать прямые солнечные лучи или воздействовать сквозняки.
• Не располагайте термостат вблизи отопительных или электроприборов, а также в коридорах и кухнях, возле входной двери или вентиляционных каналов, где температура воздуха не всегда постоянна.
• Не используйте для монтажа терморегулятора внешние стены, температура которых заведомо ниже чем внутренних.

Обратите внимание! При нагрузке свыше 10А прибор подключается через модульный контактор или твердотельное реле.

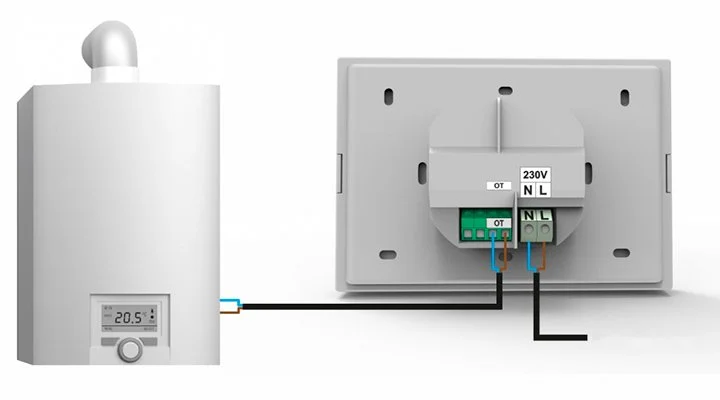

Особенности подключения

Установка и настройка комнатных термостатов выполняется в соответствии с прилагаемой к устройству инструкцией, в которой описаны последовательность работ, способы и схемы подключения.

Независимо от типа терморегулятора, устройство подключается к контроллеру котла. В руководстве по эксплуатации теплогенератора необходимо найти схему расположения разъемов на электронной плате. Как правило, на самой плате место подключения комнатного термостата обозначается буквами ТА.

Если между контактами ТА присутствует перемычка, ее необходимо заменить на двужильный изолированный кабель проводника.

При подключении беспроводного комнатного термостата радио модуль устанавливается в непосредственной близости с отопительным котлом, который подсоединяется напрямую к контроллеру теплогенератора. Пульт управления устанавливается в жилых комнатах в соответствии с описанными ранее рекомендациями.

Итог

Комнатный термостат – незаменимый элемент системы отопления, который позволяет точно регулировать работу котла и других отопительных приборов. Установку и настройку такого оборудования можно выполнить своими руками. Главное – ознакомится с прилагаемой к прибору инструкцией и учитывать особенности расположения электронной платы газового, электрического или иного котла.

А вы используете комнатные термостаты и регуляторы температуры? Какие используете и почему? Делитесь своим мнением в комментариях!
