Особенности подключения электрокотла к твердотопливному котлу в системе отопления частного дома

Одной из разновидностей отопительного оборудования является твердотопливный котел, который продолжает пользоваться большой востребованностью среди потребителей, благодаря своей надежности и конкурентной цене.

Агрегаты работают на дровах, брикетах и другом виде твердого топлива и, как правило, устанавливаются в частных домах, расположенных в районах, где отсутствует газоснабжение.

Почему с твердотопливным устанавливают электрокотел

Твердотопливные отопительные устройства отличаются простотой конструкции, к тому же в плане затрат на топливо установка такого агрегата является выгодным решением. Тем не менее эксплуатацию котла, работающего на дровах или брикетах, нельзя назвать простой. Для непрерывной работы оборудования постоянно требуется его обслуживание: закладка топлива в камеру сгорания, очистка от сажи, запас сырья для работы оборудования. Особенно это ощутимо в холодные зимние периоды, когда отсутствие топлива в топке может привести к остыванию теплоносителя и снижению температуры отопления во всем доме.

Решить эту проблему можно при помощи пеллетного котла, однако стоимость на него бывает очень высокая. А для размещения бункера потребуется дополнительное место.

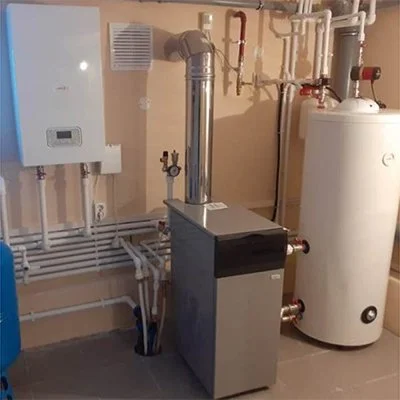

Другим возможным решением может стать установка электрокотла в качестве резервного источника тепла. В этом случае электротеплогенератор будет включаться только в тех случаях, когда температура теплоносителя опуститься ниже критической. Он будет работать до тех пор, пока котел на твердом топливе не начтет свою работу.

Электрокотел позволит компенсировать недостаток тепла и обеспечить более комфортные условия в помещении в холодные периоды.

Он также упрощает обслуживание отопительной системы, например, в ночное время вам не нужно вставать для закладки следующей партии топлива.

Более того, такая обвязка позволит защитить оборудования от замерзания и разрыва трубопровода, когда дом необходимо оставить на некоторое время, но есть риск остывания контура отопления.

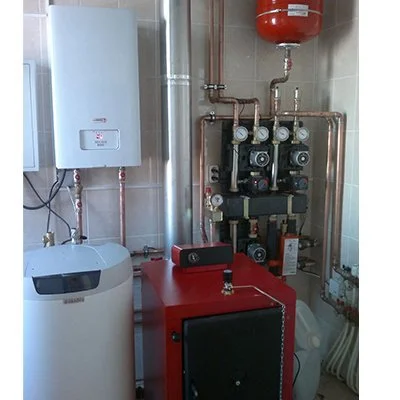

Как происходит обвязка

Для обеспечения оптимальной работы системы необходимо правильно интегрировать электрокотел в существующую сеть теплоснабжения.

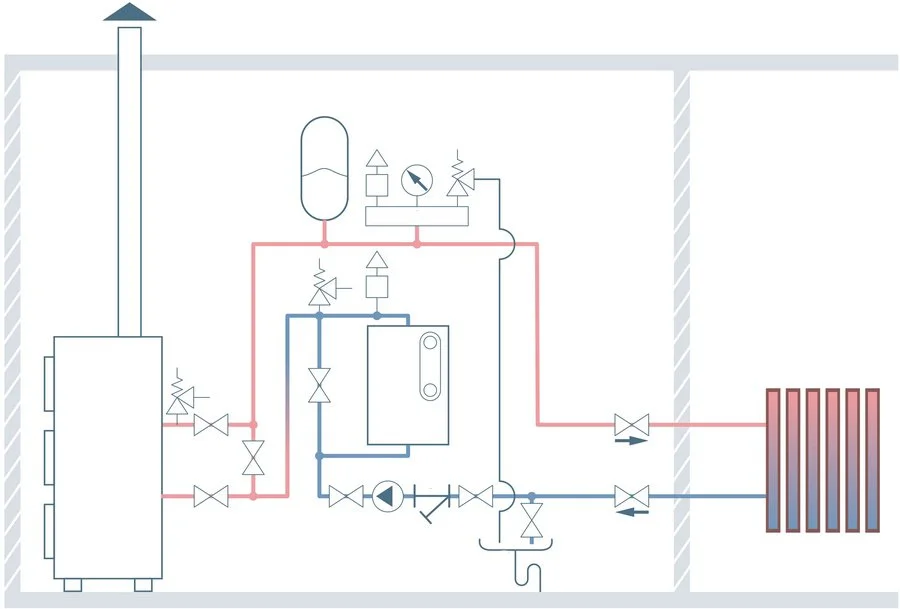

Ввиду того, что работа ТТ котла отличается высокой тепловой инерционностью (изменить температуру нагрева теплоносителя достаточно тяжело), электрические агрегаты рекомендуется монтировать на обратном трубопроводе.

Другим важным нюансом является подбор циркуляционного насоса. У электрокотла, как правило, он уже встроен, а для движения жидкости, нагретого от твердотопливного агрегата, помпа устанавливается на обратной трубе. Важно, чтобы его напорно-расходные характеристики были выше значений устройства, встроенного в электрооборудование. В противном случае насос электро-котла «передавит» работу основного, и ТТ теплогенератор попросту закипит.

Также обращаем внимание, что электроприбор должен подключаться на обратке до основного циркуляционного насоса, перед которым устанавливается фильтр грубой очистки, а за ним – запорная арматура.

Помимо этого, рекомендуется на подаче у двух теплогенераторов устанавливать обратные клапаны, чтобы устройства не влияли на работу друг друга.

Чтобы исключить закипания и избыточного давления в контуре, на подающей линии у твердотопливного агрегата устанавливается группа безопасности с расширительным баком.

Важным элементом системы, в которой установлены два вида отопительных устройств, являются блок автоматики, включающий датчики температуры теплоносителя и воздуха, а также комнатный термостат. Благодаря им управление оборудования осуществляется в автоматическом режиме, исходя из выставленных настроек на контроллере.

Для того чтобы снизить затраты электроэнергии, можно подключить многотарифный счетчик и настроить работу электрокотла на ночное время по дифференцированному тарифу.

Важно позаботится о безопасности эксплуатации оборудования. Убедитесь, что установка проводилась с соблюдением всех правил и норм безопасности, чтобы предотвратить возможные аварийные ситуации.

Вывод

Использование твердотопливного котла в системе отопления частного дома может быть эффективным и безопасным. А использование дополнительного источника тепла, такого как электрокотел, особенно в ночное время позволит не увеличивать расходы на отопление и обеспечит комфортные условия в жилых комнатах.
