Подключение газового котла отопления в частном доме: особенности обвязки одноконтурной и двухконтурной модели
Подключение газового оборудования включает несколько этапов работы: проведение газа в дом, а также непосредственная обвязка котла с остальными компонентами системы отопления и ГВС. Если подсоединение газового котла к газомагистрали осуществляется только специалистами газовой службы вашего региона, то обвязку с остальными элементами системы в котельной можно выполнить своими руками. Далее расскажем об основных нюансах монтажа одноконтурного или двухконтурного газового котла.
Выбор места размещения газового котла
Монтаж газового оборудования производится в соответствии с установленными нормами пожарной безопасности и с соблюдением необходимых условий для качественной вентиляции. Это особенно актуального для атмосферных газовых котлов, в которых воздух в камеры сгорания попадает из помещения, где установлен агрегат. В случае с агрегатами закрытого типа в помещении должна быть организована хорошая вытяжная вентиляция.
Также стоит позаботиться о надежной системе дымоудаления как для газовых аппаратов с открытой камерой сгорания, так и для турбированных котлов. В первом случае необходимо соблюдать требования по высоте и диаметру прохода дымоходного канала. Во втором случае для дымоотведения используется компактный коаксиальный дымоход.
Стоит помнить, что независимо от типа газового котла его размещают таким образом, чтобы обеспечить беспрепятственный доступ ко всем важным узлам отопительного устройства.
О всех нюансах размещения газового отопительного оборудования читайте в статье: «Какие есть требования к котельной в частном доме в РБ».

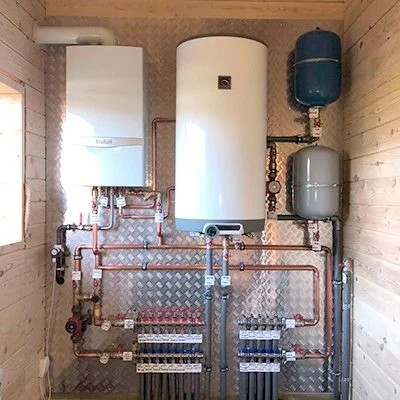

Основные элементы отопительной системы
Циркуляционный насос. В герметичных системах отопления движение теплоносителя осуществляется принудительно за счет циркуляционного насоса. Многие современные газовые котлы оборудованы данной помпой. Если подобный газовый агрегат устанавливается в отопительный контур с небольшим объемом жидкости, то производительности насоса может хватить для стабильной работы оборудования и обеспечения необходимой температуры обогрева. В сложных системах при обвязке котла устанавливается дополнительная помпа циркуляции.
Расширительный бак. Почти все последние модели уже имеют встроенный расширбак, которого может быть достаточно для несложной системы отопления с малым объемом. В иных случаях, когда помимо радиаторов отопления в доме проведет водяной теплый пол, может понадобиться установка дополнительного мембранника.
Всё о расширительных баках читайте в статье: «Какой расширительный бак выбрать для отопления частного дома»
Запорная арматура. Разного вида вентили используются при присоединении отопительного агрегата к трубопроводу и используются для полного перекрытия или регулирования потока теплоносителя.
Группа безопасности. Редукторы давления или предохранительные клапаны, манометр и воздухоотводчики являются немаловажными узлами отопительной системы. Они позволяют отслеживать параметры отопительного контура и предотвращать аварийные ситуации. Многие агрегаты, работающих на газе, оборудованы системой защиты от перегрева и высокого давления. Однако, в ряде случаев, например, при установке бойлера косвенного нагрева или моделей с минимальным набором комплектующих рекомендуется устанавливать группу безопасности, чтобы обеспечить бесперебойную работу прибора и продлить срок его службы.
Обвязка одноконтурного газового котла
Как правило, у всех отопительных агрегатов настенного монтажа патрубки подключения подающего и обратного трубопровода расположены одинаково внизу: слева – подача, справа – обратка. Между ними располагается патрубок подключения газа. Однако, прежде чем производить работы по обвязке настоятельно рекомендуется ознакомиться с прилагаемой к котлу инструкцией и следовать ее правилам.
Трубы необходимо подключать через шаровые краны, перед которыми рекомендуется установить сгоны. Подобное подключение позволит быстро перекрыть систему в случае поломки и не сливать воду на время ремонта теплогенератора. Установленная американка обеспечит длительный срок службы запорных вентилей и снизит нагрузку на уплотнительные кольца вентилей.
После шарового крана на обратном трубопроводе устанавливается фильтр грубой очистки воды, который собирает всякого рода шлам, частицы грязи и мусора. Большая часть газового оборудования имеет патрубки подключения размером ¾ дюйма, фильтр же рекомендуется устанавливать 1-дюймовый, т.к. это самое уязвимое место в системе. Если в отопительном контуре используется неподготовленная вода, то грязевик забивается очень часто, и его необходимо периодически очищать. Увеличенное проходное сечение позволит реже производить очистку грязевика.
Обращаем внимание, что монтаж косого сетчатого фильтра необходимо устанавливать горизонтально сетчатым накопителем вниз.
С обеих сторон фильтра рекомендуется установить шаровой кран, который позволит быстро заменить или промыть очистное устройство.
Между грязевиком и шаровым краном можно установить тройник, который будет служить в качестве крана подпитки и слива. Подобное решение упростит эксплуатацию котла и продлит срок службы прибора, т.к. зачастую встроенные в котел краны подпитки выполнены из пластика и не отличаются надежностью. Размещение сливного и подпитывающего крана в нижней точке позволяет без дополнительных манипуляций слить воду и снизить образование воздушных пробок при подпитке.
Помимо запорной арматуры и сетчатого фильтра на обратке устанавливается также расширительный бак, если того требует объем теплоносителя в отопительном контуре. Для подключения мембранного бачка можно монтировать трубу меньшего диаметра, чем ДУ отводящей трубы. Перед расширбаком монтируется шаровой кран и сливной кран, что позволяет быстро выполнить замену или ремонт прибора.
В некоторых случаях для отопительного контура закрытого типа требуется установка дополнительного циркуляционного насоса. Прибор монтируется перед расширительным баком, а грязевик устанавливается на трубопровод перед насосом. Для удобного обслуживания с двух сторон от помпы циркуляции производится установка запорной арматуры.
Особенности подключения двухконтурного агрегата
Обвязка двухконтурного газового котла в системе отопления частного дома осуществляется по той же самой схеме, что и одноконтурная модель. Разница заключается лишь в том, что агрегат на два контура оснащен двумя дополнительными патрубками для подведения линии ГВС.
Как и в случае с отопительным контуром, магистраль горячего водоснабжения подключается через шаровые краны со сгонами с использованием сетчатого фильтра для воды и расширительного бака, которые монтируются на обратном трубопроводе. В большинстве случаев размер подключения контура ГВС будет равен ½ дюйма.
На обратке также через тройник осуществляется подключение к водопроводу, посредством которого осуществляется подача холодной воды из скважины или сети водоснабжения в агрегат для дальнейшего нагрева и подачи в точки водоразбора.

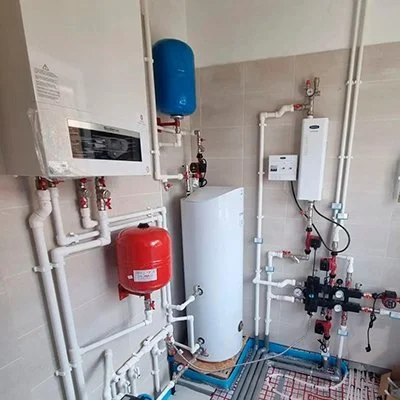

Одноконтурные модели с бойлером косвенного нагрева
Стоит отметить, что многие одноконтурные газовые котлы помимо основных патрубков подключения отопления оборудованы также и дополнительными присоединениями, которые используются для подключения бойлера косвенного нагрева воды. В этом случае в зависимости от модели «косвенника» при его обвязке используются обратные клапаны, шаровые краны и расширительный бак. Если дополнительных патрубков нет, то подключение бойлера косвенного нагрева к агрегату на один контур осуществляется через трехходовой термостатический клапан, который разделяет движение теплоносителя на два потока.
Вас также может заинтересовать: «Термостатические клапаны в системе отопления: виды, особенности подключения и настройки»
Вывод
Качественное теплоснабжение частного дома во многом зависит от грамотного подключения газового агрегата. Обвязка теплогенератора в соответствии с требованиями и нормами пожарной безопасности позволяет снизить риск возникновения гидравлических ударов и образования воздушных пробок, защитит оборудование от перегрева и продлит его рабочий ресурс.
