Подключение бойлера косвенного нагрева к одноконтурному котлу: схемы обвязки

Одним из популярных способов реализации горячего водоснабжения представляет собой установка бойлера косвенного нагрева. В нашей статье мы постараемся рассмотреть все преимущества данного метода нагрева воды, уточним наиболее важные моменты, разберем наилучшие способы подключения водонагревательного оборудования.

Принцип работы

Работа водонагревателя косвенного нагрева основывается по принципу «термоса». Устройство не выполняет самостоятельный нагрев воды, данный процесс происходит благодаря стороннему источнику тепла, которым чаще всего выступает одноконтурный котел. В большинстве случаев теплоноситель от котла отправляется в змеевик бойлера, тем самым осуществляя нагревание воды, расположенной в баке.

Преимущества бойлера косвенного нагрева

• Косвенные нагревательные баки обладают следующими наиболее значимыми достоинствами:

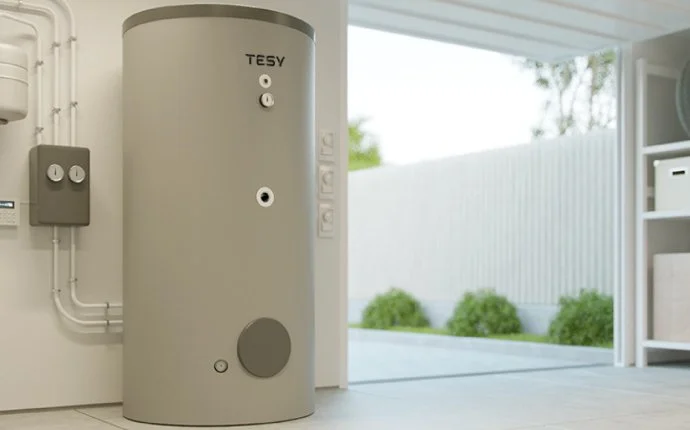

• Возможность покупки бака с большим водяным объемом. В настоящий момент существует множество различных брендов, предлагающих разные конструктивные решения. Например, европейский производитель Tesy предлагает баки объемом до 2.000 литров комбинированного и косвенного нагрева. Высокое качество и производительность продукции данного бренда, а также широкий модельный ряд позволяют подобрать необходимое оборудование для ГВС в соответствии с требованиями и объемами потребления горячей воды.

• Подключение к одноконтурному котлу любого типа. Источником тепла может выступать твердотопливный, газовый и даже электрический котел. Стоит также отметить возможность подключения к различным альтернативным тепловым источникам, которыми могут быть солнечные установки или тепловые насосы.

• Простая конструкция, благодаря которой отсутствует вероятность непредвиденных поломок и дорогостоящего ремонта в будущем.

• Независимость отопительного контура. В случае остановки или замены водонагревателя, сохраниться работа всей отопительной системы, чего не получится добиться при использовании двухконтурного отопительного оборудования.

• Удобство применения, устойчивость заданной температуры при одновременном использовании горячей воды в нескольких точках водоразбора.

Рекомендуем ознакомиться: «Выбираем бойлер косвенного нагрева: обзор популярных моделей. ТОП-10».

Схемы подключения

В классическом понимании существует 2 стандартных варианта подключения косвенного бойлера к отопительному котлу.

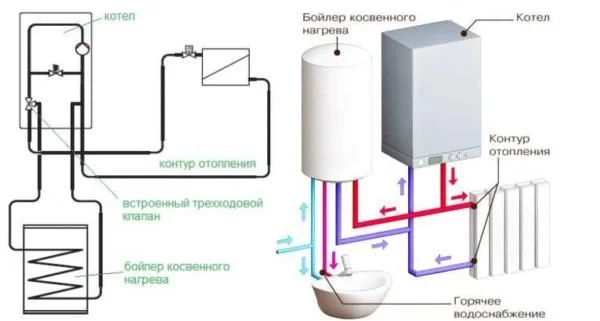

Через трехходовой клапан

С помощью такого варианта, приоритет предоставляется контуру ГВС. При включении котла, теплоноситель нагревает бойлер до установленной температуры, затем поступает в отопительный контур. В случае использования горячей воды происходит понижение ее температуры, что приводит к обратному нагреву бойлера.

Также существуют настенные газовые котлы со встроенным циркуляционным насосом и трехходовым клапаном. При подключении косвенного водонагревателя к такому устройству, нагрев воды происходит за счет включения горелки на максимальную мощность, что позволяет поднять температуру теплоносителя до 90 °C. А при работе газового котла только на отопление, температура опускается до прежних показателей.

При отсутствии встроенного трехходового клапана и насоса для циркуляции, устройства докупаются отдельно!

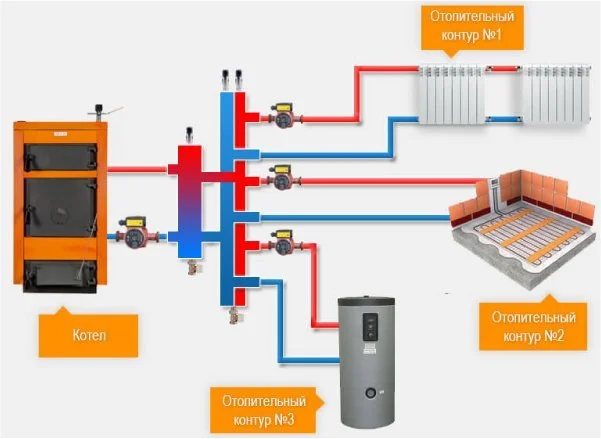

С помощью гидравлического разделителя

В системах, имеющих контуры отопительных радиаторов и теплого пола, подключение бойлера зачастую осуществляется через гидрострелку. Для реализации приоритета горячего водоснабжения требуется произвести установку дополнительного блока управления, несущего ответственность за отключение циркуляции в отопительном контуре во время подогрева воды в бойлере.

Вторым вариантом является подключение без приоритета ГВС. Такой способ менее затратный, но имеет худшую эффективность, так как предполагает температуру теплоносителя 60 °C, что делает в таком случае его более холодным, чем в первом варианте.

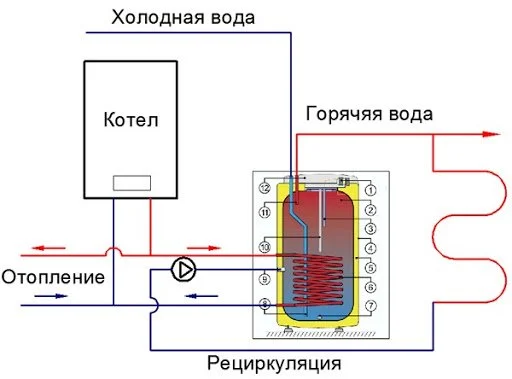

Рециркуляция

Применение бойлера в больших отопительных контурах зачастую подразумевает наличие линии рециркуляции. За счет рециркуляционного круга увеличивается скорость движения теплоносителя, что значительно улучшает его прогрев. Все это позволяет мгновенно получить нагретую воду на удаленных точках потребителей.

Расширительный бак и группа безопасности для бойлера

При применении накопительного косвенного водонагревателя предусматривается наличие группы безопасности, которая реализовывается на едином коллекторе, либо разносится по отопительной системе. Данная группа включает в себя развоздушиватель, манометр и сбросной клапан.

Что дает установка устройств безопасности, читайте в этом материале: «Группа безопасности для котлов и бойлеров: назначение, принцип работы».

Также важным элементом является расширительный бак, который компенсирует увеличение объема в результате нагрева. Подбирается расширительный бак в зависимости от емкости бойлера, обычно это цифра составляет не менее 10% от объема. Также стоит учесть, чтобы рабочая температура бака составляла не менее 70 °C.

Выводы

Перед подключением водонагревателя косвенного нагрева необходимо хорошо разобраться в поставленном вопросе. Ведь в случае неправильной установки могут возникнуть серьезные неприятности. Если Вы не уверены в своих силах или просто нет времени на изучение сложно-технических спецификаций, обращайтесь к квалифицированным специалистам.
