Почему срабатывает тепловое реле на насосе: как защитить оборудование от перегрузки

Любой электрический двигатель насоса для воды подвержен высоким нагрузкам и перегревам, что может стать причиной быстрого износа насосного оборудования. Чтобы обеспечить дополнительную защиту от быстрого перегорания мотора, помпы оснащают тепловым реле.

В этой статье расскажем о назначении тепловой защиты, а также рассмотрим возможные ситуации, при которых может срабатывать теплореле.

Зачем необходимо тепловое реле

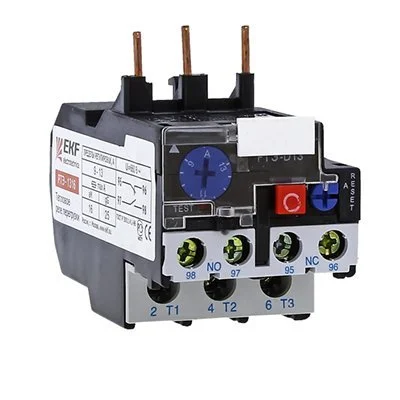

Теплореле электродвигателя – это важный элемент блока автоматического управления насоса. С конструктивной точки зрения устройство представляет собой небольшой аппарат, внутри которого размещена биметаллическая пластина. Она состоит из двух металлов с разным коэффициентом расширения. При этом она рассчитана на определенную токовую нагрузку.

Когда проходящий ток выше номинальных значений, пластина нагревается и деформируется, воздействуя на рычаг. Тот в свою очередь размыкает контакты, тем самым отключая работающий насос.

Среди основных функций, которые выполняет реле, можно выделить следующие:

• защита от заклинивания ротора,
• защита от перегрева двигателя,
• контроль величины тока,
• защита от обрыва цепи и короткого замыкания,
• автоматическое отключение насоса при аварийной работе.

Номинальный ток тепловой защиты должен быть выше номинального значения электродвигателя примерно на 15-20%. Если мотор рассчитан на ток 10А, то скорее всего тепловая защита будет срабатывать при токовой нагрузке в 12А.

Причины срабатывания теплозащиты

Если двигатель насоса потребляет ток выше номинального значения и при этом нагрузка превышает рабочие параметры реле, происходит автоматическое отключение помпы. Среди возможных причин, по которым это происходит, может быть:

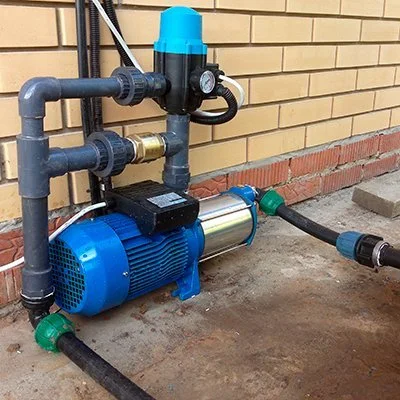

• Нагревание насоса. Важным условием эксплуатации насоса является место размещения оборудования. Поверхностные насосы и насосные станции необходимо размещать в сухом, проветриваемом помещении, при этом на помпу и её клеммную коробку, и другие важные узлы не должны попадать прямые солнечные лучи. Скважинные насосы иногда могут перегреваться, когда температура рабочей среды превышает 10-15 градусов.

• Низкое напряжение в сети. Как правило, при отклонениях напряжения больше допустимых значений увеличивается токовая нагрузка, что вызывает замыкание цепи и срабатывание тепловой защиты. При сильных колебаниях напряжения в электросети насосное оборудование необходимо подключать через стабилизатор напряжения.

  Критерии выбора стабилизатора мы рассматривали в этом материале.

• Неправильное размещение насоса. При установке погружного насоса необходимо убедиться, что расстояние от его корпуса до дна или стенок источника достаточное для нормального циркулирования жидкости. Во многих моделях глубинных насосов охлаждение двигателя происходит за счет воды. При нарушении движения воды через помпу мотор может плохо охлаждаться.

• Вырос расход воды. Когда в семье увеличилось потребление воды, при этом насос не рассчитан на такую производительность, то скорее всего возрастет нагрузка на двигатель и сработает тепловое реле. Чтобы помпа работала корректно, необходимо правильно подбирать установку или заменить ее на более мощную.

• Снизился дебит скважины. Когда уровень жидкости при откачке быстро снижается, а скважинная установка рассчитана на определенную высоту подъема (напора насоса не хватает), то увеличивается нагрузка на электромотор. При продолжительной работе прибора в таких условиях возрастает риск перегрева двигателя.

• Блокирование рабочего вала. При попадании в корпус насоса частиц ржавчины возможно заклинивание ротора, что может вызвать срабатывание теплового реле.

• Естественный износ. Со временем контакты цепи питания могут окислиться, что может стать причиной изменения токового сопротивления. В этом случае нагрев пластины происходит даже при нормальном потребляемом токе. Только замена теплозащиты решит данную проблему.

Также подпалённая обмотка двигателя может вызвать преждевременный перегрев мотора.

Вывод

Правильно подобранное оборудование и его грамотная эксплуатация позволит избежать ряд проблем и продлит срок службы любого водяного насоса. Важно соблюдать рекомендации производителя по использованию устройства и проводить его периодическое обслуживание.

В случае срабатывания теплого реле стоит отключить помпу от электросети, выявить причины срабатывания защиты и устранить их. В некоторых случаях без помощи специалиста сервисного центра решить проблему выбивания теплозащиты вряд ли удастся. Рекомендуем обращаться к опытным мастерам и не пытаться починить установку своими руками.

Были ли у вас случаи срабатывания теплового реле у насоса? Как вы определяли причину перегрева мотора или что делали, чтобы возобновить работу оборудования? Делитесь своим опытом в комментариях.
