Пайка полипропиленовых труб своими руками: этапы работ. Как правильно сделать
Полифузная или раструбная сварка – это метод монтажа пластиковых труб в системе отопления и водоснабжения. При таком способе сборки трубопровода возникает однородный стык, который даже прочнее чем сама труба.
В этом материале расскажем, какой специальный инструмент потребуется для пайки трубопровода из полипропилена. А также подробно опишем последовательность выполнения работ.
Внимание! Инструкции, приведенные в данной статье, и представленные видео не гарантируют правильность самостоятельного монтажа ППР-труб. За счет того, что пайка ПП труб производится вручную, на её качество влияет человеческий фактор и опыт монтажника. Для качественной сварки, рекомендуем обращаться к высококвалифицированным специалистам.
Что нужно для пайки трубопровода из полипропилена?
При проведении монтажа труб из полипропилена необходимо убедиться, что внутренний диаметр муфт и фитингов соответствует внешнему сечению труб с необходимым допуском. Сварку труб и фитингов диаметром до 40-50 мм можно запросто производить вручную.
Для монтажа трубопровода необходимы следующие инструменты:
- Сварочный аппарат для пайки, оборудованный сварочными насадками подходящего размера.
- Труборез для ПП труб (например, ножницы или резак).
- Торцеватель.
- Рулетка и маркер.
Инструкция по сварке полипропиленовых труб:
-
Устанавливаем температуру нагрева.

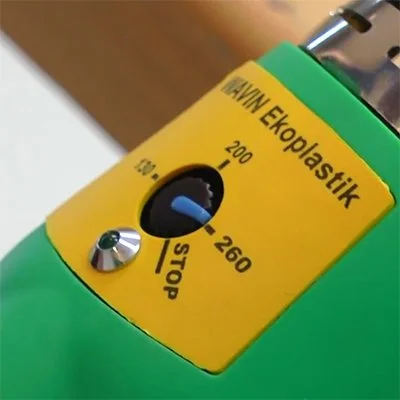

При помощи регулятора устанавливаем температуру нагрева на сварочном аппарате и включаем устройство в сеть. Оптимальная температура пайки составляет 240-260°С. После отключения контрольных индикаторов приступаем к пайке.
-
Отрезаем полипропиленовую трубу необходимой длины.

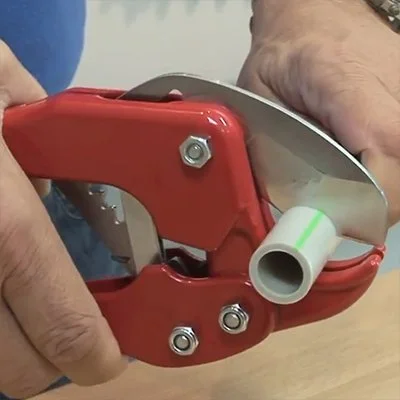

Перед сваркой проверьте, правильно ли работают труборезы для полипропиленовых труб. Всегда используются острые ножницы и резаки высокого качества.
Отрезаем полипропиленовую трубу необходимой длины. При помощи торцевателя удаляем средний фольгированный слой на глубину 1-2 мм. Перед пайкой рекомендуем очистить и обезжирить торцы трубы и фитинг.
-
Обозначаем глубину вставки.

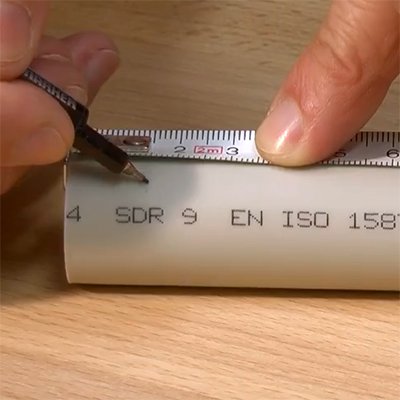

Глубина вставки трубы в соединительного элемента зависит от диаметра трубопровода (см. таблицу). На трубе обозначаем ее маркером.
D трубы [мм]
Глубина вставки [мм]
16
13
20
14
25
15
-
Нагреваем соединительные элементы.

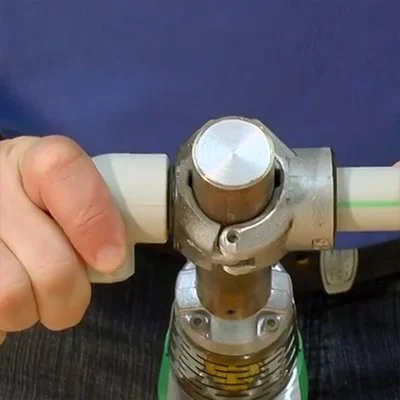

Надеваем подготовленную трубу на сварочную насадку паяльника и необходимый ПП фитинг вставляем в ответную часть аппарата. Делаем это одновременно.
Обращаем ваше внимание! Не соединяйте фитинг и трубу без предварительного нагрева, иначе сварка получится некачественной.
-
Ждем определенное время сварки.

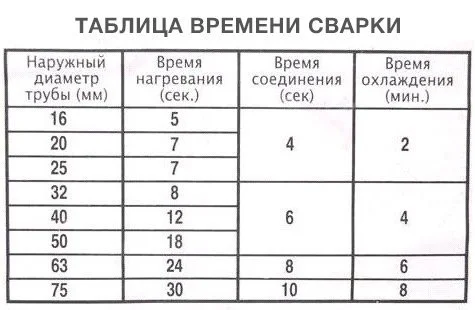

Ждем определенное количество секунд, необходимые для нагрева трубы и соединяющего элемента. В зависимости от диаметра трубы и толщины стенок время нагрева может быть разным (смотрите таблицу).
При нагревании детали не поворачиваем. Точкой отсчета является тот момент, когда свариваемые элементы были полностью надеты на насадку.
-
Выполняем пайку

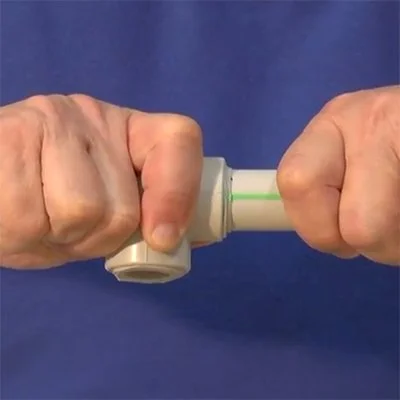

Снимаем свариваемые детали со сварочного аппарата и выполняем пайку, медленно и равномерно вставляя нагретый конец трубы в разогретый фитинг. В течение 5 секунд можно подкорректировать положение соединяемых деталей.
Категорически запрещается поворачивать детали по кругу при их стыковке.
-
Проверка выполненных работ.
Ждем, пока соединение не остынет, зафиксировав элементы на несколько секунд. Визуально проверяем герметичность шва.
-
Пайка полипропиленовой трубы окончена.
При помощи регулятора устанавливаем температуру нагрева на сварочном аппарате и включаем устройство в сеть. Оптимальная температура пайки составляет 240-260°С. После отключения контрольных индикаторов приступаем к пайке.
Перед сваркой проверьте, правильно ли работают труборезы для полипропиленовых труб. Всегда используются острые ножницы и резаки высокого качества.
Глубина вставки трубы в соединительного элемента зависит от диаметра трубопровода (см. таблицу). На трубе обозначаем ее маркером.
Надеваем подготовленную трубу на сварочную насадку паяльника и необходимый
Снимаем свариваемые детали со сварочного аппарата и выполняем пайку, медленно и равномерно вставляя нагретый конец трубы в разогретый фитинг. В течение 5 секунд можно подкорректировать положение соединяемых деталей.

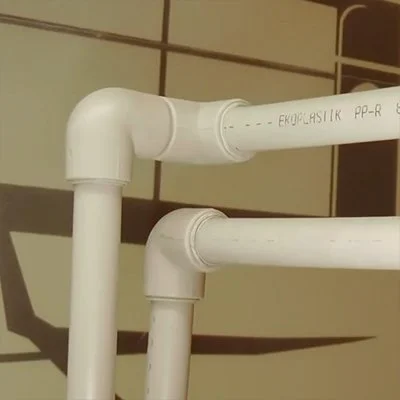

Следуя всем правилам и параметрам, вы получите прочный и однородный сварной шов. Полная нагрузка на шов может быть произведена после его полного охлаждения. Как правило, для этого потребуется 1 час.

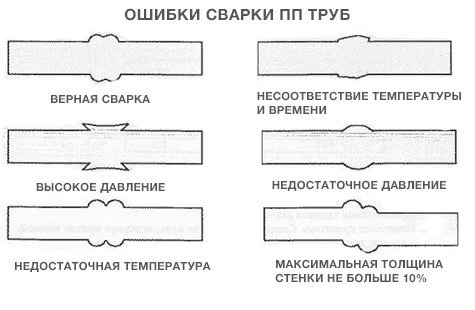

Ошибки, допускаемые при пайке ПП-трубопровода
Даже в случае четкого следования всем инструкциям по монтажу полипропиленового трубопровода, с легкостью можно допустить ошибки. Вот самые распространенные из них:
- Поверхность соединяемых труб и фитингов загрязнена или мокрая.
- Перегрев или недостаточный нагрев соединяемых частей.
- Неправильная стыковка элементов.
- Превышено время соединения после разогрева фитингов.
- Элементы разных производителей, некачественные материалы.
- Чрезмерные усилия при соединении или наоборот недостаточное (труба вставлена не до упора).
Итог
Метод пайки «на горячую» позволяет обеспечить герметичность соединения трубопровода. При этом данный способ монтажа можно выполнить своими руками. Главное, соблюдать необходимые правила пайки полипропиленовых труб.
А какой тип трубопровода проведен в вашем доме? Выполняли вы его монтаж самостоятельно или прибегали к помощи специалистов? Делитесь своим опытом и рекомендациями в комментариях.
