В чем отличия между полнопроходным и неполнопроходным шаровым краном
Шаровые краны являются одними из наиболее популярных типов запорной арматуры, применяемой как для монтажа трубопроводов бытового назначения, так и для разводки технических магистралей. Они обеспечивают надежную и эффективную регулировку потока жидкости или газа, а также гарантируют прекращение потока в случае необходимости.
В данной статье мы рассмотрим два основных типа шаровых кранов – полнопроходные и неполнопроходные – и расскажем об их отличиях, преимуществах и особенностях использования.

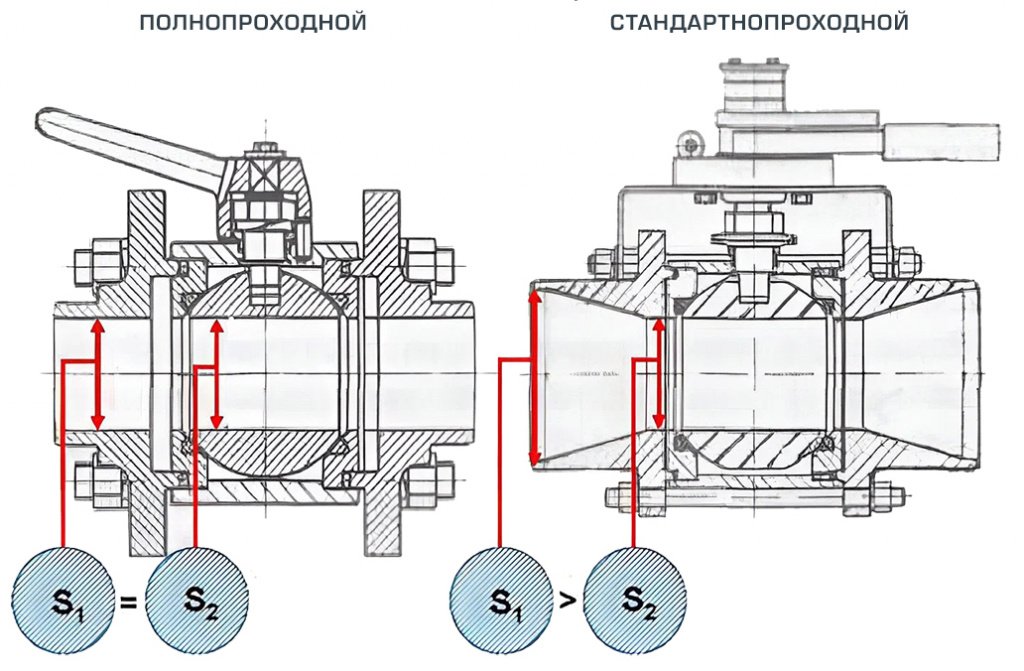

Что такое полнопроходной шаровой кран
В одной из предыдущих статей мы уже рассказывали о конструкции арматуры с шаровым затвором, где писали, что полнопроходной кран, как следует из его названия, обладает шаром, отверстие в котором имеет тот же диаметр, что и внутреннее сечение трубопровода. Это значит, что при полностью открытом положении крана, поток проходит без каких-либо преград, т.е. проход не сужается и не возникает гидравлического сопротивления.
Преимущества запорной арматуры полного прохода:
- Высокая пропускная способность магистрали, что создает условия для эффективной работы системы.
- Перекачка жидкости или газа с минимальными потерями давления и объема.
- Улучшенная гидравлика: при транспортировке рабочей среды уменьшаются возможные турбулентности и сопротивление потока.
- Минимальный риск образования засоров: большой диаметр отверстия шара снижает вероятность накопления отложений и частиц внутри крана, что позволяет уменьшить риск его закупорки.
Полнопроходные вентили устанавливаются на тех участках трубопровода, где необходимо минимизировать потери давления и обеспечить высокую пропускную способность транспортируемой среды, что непосредственно влияет на эффективность и производительность сети.
Тем не менее шаровые краны полного прохода имеют свои недостатки. Они стоят дороже и отличаются увеличенным весом, что стоит учитывать при разводке магистрали.
Особенности стандартнопроходного шарового крана
Неполнопроходная запорная арматура отличается от рассмотренных выше кранов тем, что размер прохода шара меньше диаметра трубы, на который монтируется вентиль. Разница размеров проходного сечения шарового затвора и трубопровода составляет как минимум 10 процентов, что приводит к увеличению сопротивления потока и снижению давления на выходе из устройства.
По этой причине стандартнопроходные модели целесообразно использовать в системах, где необходимо снизить давление и минимизировать риск гидроударов, например, на входе в отдельные ветви большой сети.
Преимущества неполнопроходного крана:
Стандартнопроходные устройства имеют некоторые преимущества по сравнению с полнопроходными:
- Более компактный размер и малый вес изделия. При производстве арматуры используется меньше материалов, что делает их удобными для установки в ограниченных пространствах.
- Простота в управлении и снижение нагрузки на запорный механизм. За счет меньшего сечения шара нагрузка на основной орган меньше, что также увеличивает срок службы вентиля.
- Более низкая стоимость. Неполнопроходные модели обычно более доступны по цене, что делает их привлекательными для бюджетных проектов.
Сужение внутреннего отверстия шара снижает напор в системе, тем не менее, пропускная способность стандартнопроходного устройства незначительно отличается от характеристик кранов полного прохода.
Как выбрать шаровой кран?
При выборе запорной арматуры важно учитывать следующие факторы:
- Тип транспортируемой среды. Для некоторых веществ могут быть установлены специальные требования к материалам, используемым в кране. Тем не менее на трубопроводах, где циркулирует вода и теплоноситель, рекомендуется использовать полнопроходные краны, а для газовой среды сужение прохода не так критично.
- Требования к проходимости и расходу. Если требуется обеспечить максимальный объем потока, рекомендуется выбирать полнопроходные краны.
- Условный проход. Шаровые краны подбираются в зависимости от диаметра трубы, на которую будет устанавливаться запорная арматура. Чтобы исключить возможные протечки и загибы трубопровода, важно сечение шарового вентиля и размер трубы совпадали.
- Ограничения пространства. В случае ограниченных пространств или узких трубопроводов, стандартнопроходные краны могут быть предпочтительным вариантом.
Заключение
Шаровые краны являются важным элементом трубопроводных систем и выполняет функцию перекрытия потока рабочей среды. Однако, при выборе стоит учитывать тип запорной арматуры и ее технические характеристики. Выбирая между полнопроходными и стандартнопроходными моделями необходимо принимать во внимание требования конкретного проекта и тип транспортируемой среды.
