Открытая и закрытая система отопления: плюсы и минусы

Автономная система отопления частного дома предполагает наличие определенной схемы проводки трубопровода и зачастую перед хозяевами дома встает вопрос, закрытую или открытую модель теплоснабжения лучше выбрать.

В этой статье поговорим об отличительных чертах каждой схемы, а также попробуем разобраться, какая же из систем отопления экономичнее и практичнее.

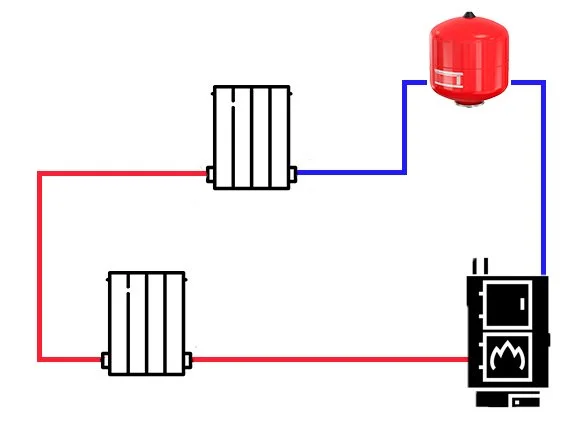

Открытая система

Движение теплоносителя в такой гидросистеме основано на законах термодинамики: вода движется естественным путем за счет своего расширения при нагревании. Естественная циркуляция подразумевает: вода нагревается и меняет свою плотность, тем самым создается необходимое давление и гидравлический напор, за счет чего происходит движение жидкости в трубах.

К основным элементам данной системы относят отопительный котел, расширительный бак открытого типа (негерметичный), радиаторы отопления и трубы для теплопровода. Теплоносителем выступает обычная вода.

Помимо указанных элементов в частном доме должен быть разгонный стояк, а для обеспечения эффективной циркуляции теплогенератор устанавливается на самом нижнем уровне, а расширительный бачок на самом верхнем по отношению к остальным приборам. Сам трубопровод монтируют под небольшим углом, чтобы предотвратить образование воздушных пробок.

Принцип работы

• Котел нагревает жидкость, циркулирующую по трубам.
• Горячая вода под давлением выталкивается холодной вверх по теплопроводу.
• Излишки горячей воды собираются в расширительном баке для предотвращения скачков давления и безопасной работы отопительных приборов.
• При охлаждении теплоносителя его объем уменьшается и часть воды возвращается из расширителя обратно в магистраль к котлу.

Как правило, такой тип отопления не предполагает установки циркуляционного насоса, однако для лучшей циркуляции теплоносителя открытую систему можно модернизировать электрическим насосом. Важно правильно рассчитать гидравлические показатели отопительного контура и выставить необходимую скорость движения воды.

Преимущества и недостатки

Среди плюсов данной схемы можно выделить:

• Простоту эксплуатации.
• Энергонезависимость.
• Низкую стоимость.
• Низкий уровень шума.

Тем не менее, открытые системы отопления становятся все менее востребованными и популярными ввиду очевидных ограничений и недостатков:

• Невысокая эффективность обогрева. Самотечная схема предполагает медленное движение теплоносителя, а наличие большого количества поворотов трубопровода еще больше замедляет поступление жидкости в отопительные приборы.
• Ограничение по площади отопления. Открытый отопительный контур способен отопить только небольшие по площади частные дома (до 100-120 кв.м.).
• Сложность установки. При монтаже необходимо правильно рассчитать угол наклона теплопровода, а также избегать использование большого количества соединений труб. Для хорошей циркуляции жидкости необходимо правильно рассчитать внутреннее сечение трубы (чем больше площадь, тем больше диаметр трубы).
• Быстрый износ. Коррозия труб и металлических элементов возникает быстрее в негерметичном контуре, т.к. через открытый бак вместе с водой в магистраль поступает кислород.
• Постоянный контроль за уровнем воды в расширительном баке. В открытом бачке вода испаряется, поэтому важно вовремя подливать в него воду.
• Замерзание воды. Негерметичные расширители необходимо устанавливать в теплых помещениях или обеспечить им качественную теплоизоляцию.

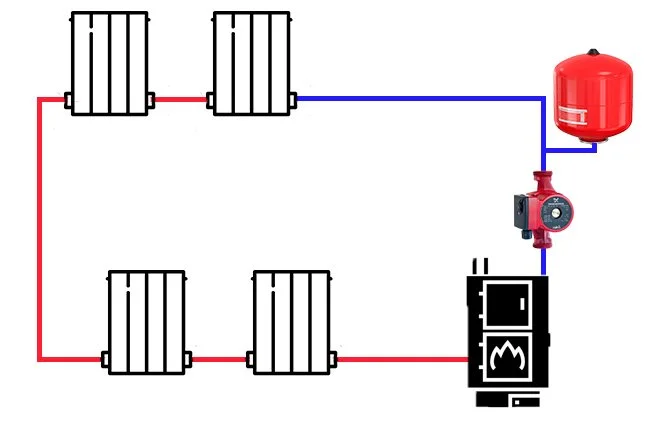

Закрытая система отопления

Отличительной чертой данного отопительного контура является его герметичность. Движение теплоносителя осуществляется посредством установленного циркуляционного насоса, который обеспечивает быстрый и равномерный прогрев радиаторов. Как правило, электрический насос устанавливают на обратной трубе, поэтому риск его перегрева минимален.

Читайте также: «Как установить циркуляционный насос, чтобы он прослужил дольше и не создавал проблем».

Как и в открытой, так и в закрытой системе отопления возможно использование расширительного бака. При этом герметичный мембранник имеет внутреннюю диафрагму, которая исключает соприкосновение жидкости со стенками сосуда.

Закрытая модель позволяет монтировать все элементы на одном уровне без дополнительных наклонов теплопровода и использовать трубы меньшего диаметра, что улучшает внешний вид жилых комнат. При желании трубопровод можно легко спрятать за декоративными элементами, а главные компоненты отопления собрать в одном помещении (например, котельной).

Принцип работы закрытого контура отопления в частном доме

Принцип действия закрытой модели во многом похож на открытую. Главное отличие – движение теплоносителя регулируется циркуляционным насосом, который обеспечивает необходимый набор.

• Отопительный котел нагревает жидкость, которая циркулирует в контуре.
• Излишки нагретой воды собираются в мембранном расширительном баке, а при остывании теплоносителя потери объема жидкости в магистрали компенсируются из мембранника, и вода поступает обратно в теплогенератор.

Важным элементом данной системы является группа безопасности, которая следит за давлением в контуре и предотвращает образование воздушных пробок в теплопроводе.

Как проверить и настроить давление в системе отопления закрытого типа, читайте здесь.

Плюсы и минусы

Главными преимуществами использования закрытой системы отопления является:

• Высокая производительность и эффективность.
• Возможность отопить большие по площади жилые дома. Правильно подобранный циркуляционный насос обеспечивает необходимый напор и давление в контуре.
• Автономная работа при минимальном вмешательстве человека.
• Увеличенный срок эксплуатации за счет герметичности, которая уменьшает риск коррозии и замерзания жидкости.
• Нет необходимости в постоянном контроле за уровнем воды.
• Простота монтажа и эксплуатации. Все элементы системы можно разместить недалеко друг от друга, что позволяет легко их обслуживать и следить за их исправностью.
• Возможность подключения дополнительных отопительных приборов или низкотемпературных систем, таких как водяной теплый пол.
• Герметичность контура позволяет использовать антифриз, а также монтировать трубы меньшего диаметра.

Среди недостатков закрытой модели обогрева является полная зависимость от электроэнергии. Поэтому для безопасного использования оборудования рекомендуется устанавливать источники бесперебойного питания. К дополнительным минусам относят высокую себестоимость оборудования, а также повышенные требования к герметичности контура.

Итог

По надежности и качеству обогрева закрытая система считается наиболее приемлемой и с каждым годом набирает все большую популярность. И это не случайно. Быстрый износ оборудования, постоянный контроль – это лишь малая часть того, что несет в себе открытая модель.

Выбирая открытую или закрытую отопительную схему, важно учитывать все конструктивные особенности дома и правильно рассчитать гидравлические показатели системы.

Остались вопросы? Пишите в комментарии! Постараемся ответить на все интересующие вас вопросы!
