Обратный клапан для воды: где ставить в системе отопления

Эффективность и безопасность работы системы отопления во многом определяется продуманной разводкой трубопроводной сети и грамотной обвязкой отопительного оборудования. Важную роль в этом играет также запорно-регулирующая арматура.

В данной статье мы рассмотрим, что такое обратный клапан, каковы особенности его конструкции, и где именно в системе отопления его следует устанавливать.

Что такое обратный клапан и для чего нужен

Обратный клапан – это устройство, которое устанавливается на трубах отопительной сети для предотвращения обратного потока жидкости в магистрали.

Его главная цель – обеспечить однонаправленное движение теплоносителя и защитить встроенные циркуляционные насосы, водонагреватели, котлы и другое оборудование от скачков давления, что может привести к их преждевременному износу.

Обратный поток жидкости может также стать причиной снижения эффективности работы системы отопления в целом, увеличения тепловых потерь и, в конечном итоге, к повышенным затратам на энергоресурсы.

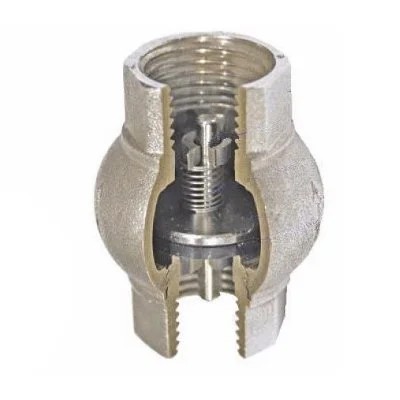

Особенности конструкции устройств обратного сопротивления

Регулирующая арматура имеет простую конструкции и включает такие основные элементы, как:

• Корпус, обычно изготовленный из латуни или другого материала, устойчивого к коррозии и агрессивному воздействию внешней среды.
• Запорный механизм в виде золотника, который может быть в виде шаровых, тарельчатых, лепестковых затворов с уплотнителем для герметичности.
• Пружина – деталь, фиксирующая запорный механизм в седле. Она также возвращает золотник в первоначального положение, когда поток жидкости имеет правильно направление.

На корпусе устройства изображается стрелка, которая указывает направление движения жидкости. Ее необходимо учитывать при монтаже арматуры. Как правило, обратный клапан может быть установлен как горизонтально, так и вертикально, но поток теплоносителя должен совпадать с направлением стрелки, указанным на устройстве.

Места установки обратного клапана для воды

Место установки запорно-регулирующей арматуры может различаться в зависимости от конкретной конфигурации вашей системы и определяется необходимостью защитить оборудование от воздействия обратного потока теплоносителя. Самым распространённым местом, где монтаж обратного клапана просто необходим – это участок подпитки отопительного котла от водопровода.

Также регулирующая арматура устанавливается при обвязке твердотопливного котла, когда рядом с ним предполагается установка байпаса с циркуляционным насосом. Далее рассмотрим возможные ситуации, когда обратный клапан также будет незаменим.

При параллельной работе двух котлов

Например, в доме установлены твердотопливный, как основной источник тепла, и электрический котел в качестве резервного теплогенератора. При такой схеме обвязки они работают совместно для поддержания бесперебойного обогрева жилья, в особенности в ночные часы.

В этом случае обратные клапаны монтируются на обратном или подающем трубопроводе у обоих агрегатов. Это необходимо для снижения тепловых потерь и исключения создания обходного пути для движения теплоносителя. Другими словами, арматура монтируется, чтобы в случае работы электрокотла он не захватывал малый контур и часть тепла не уходила на нагрев ТТ прибора.

В сложных отопительных системах с несколькими контурами

Бывают ситуации, когда в сети теплоснабжения предполагается несколько параллельных ветвей. Например, есть контуры радиаторного и напольного обогрева, при этом от котла будет нагреваться вода для системы ГВС (подключен бойлер косвенного нагрева).

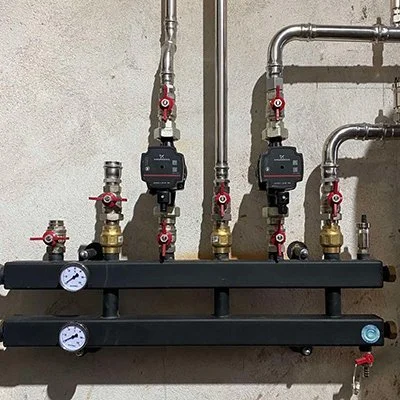

Как правило, в этом случае используются коллекторная развязка с монтажом циркуляционных насосов в каждом отдельном контуре. Когда включается так называемый «приоритет отдельного контура» (включается насос для нагрева воды в ветви горячего водоснабжения, а все остальные отключаются), параллельные отопительные петли могут по-прежнему отбирать тепло. Чтобы этого не происходило, на обратной трубе каждой ветки устанавливаются устройства обратного сопротивления. Это также позволит сохранить давление в трубопроводе на одном уровне.

Иногда бывают такие схемы обвязки котельного оборудования, когда котел находится далеко от смесительных узлов и коллекторных групп (длина магистрали от агрегата до гребенки может достигать 5-10 метров) и возможны потери напора. Например, система разветвлена на несколько этажей. В этом случае также рекомендуется устанавливать регулирующую движение жидкости арматуру на обратки всех петель отопления.

Обращаем внимание, что при использовании коллекторов с гидрострелкой необходимость установки обратных клапанов отпадает, т.к. в этом случае гидравлический разделитель будет обеспечивать баланс давления в системе.

При регулярном отключении циркуляционного насоса

Когда от котла отопления работают две ветви, и при этом организован небольшой контур напольного обогрева с насосно-смесительным модулем, где циркуляционный насос будет периодически отключатся, то могут возникать перепады давления и гидравлическая разбалансировка системы. Чтобы исключить влияние работы одного насоса циркуляции на другой, на выходе из низкотемпературного контура устанавливается регулирующая арматура.

Циркуляционный насос может также отключаться, когда в доме установлены комнатный термостат и датчики температуры, которые управляют работой встроенного оборудования. В этом случае, также рекомендуется установка обратного клапана.

Стоит помнить, что запорно-регулирующая арматура монтируется только после циркуляционного насоса.

Заключение

Обратные клапаны играют важную роль в организации полноценной системы отопления. Они предотвращают обратный поток теплоносителя, что способствует эффективной работе и увеличению срока службы оборудования. Важно учитывать сложность отопительной сети и ее технические параметры.
