Настенные газовые котлы: виды, устройство, функциональные особенности

Автономная система отопления не обходится без отопительного котла. В большинстве случаев жильцы небольших по площади загородных домов или дач отдают свое предпочтение компактным настенным моделям. В этой статье расскажем об устройстве настенных газовых котлов и их особенностях эксплуатации.

Как известно, любой теплогенератор применяется для передачи тепловой энергии от продуктов сгорания теплоносителю, т.е. для нагревания воды в системе отопления или ГВС.

Виды настенных газовых котлов

Настенные газовые котлы различаются:

По функционалу:

• Одноконтурные;
• Двухконтурные.

Одноконтурные газовые котлы работают только на отопление. Двухконтурный (или комбинированный) работает и на отопление, и на приготовление горячей воды. Чем еще отличаются агрегаты, читайте «Одноконтурный или двухконтурный газовый котел, какой выбрать?».

По принципу работы:

• Традиционные;
• Конденсационные.

По типу камеры сгорания:

• С открытой камерой сгорания (атмосферные);
• С закрытой камерой сгорания (турбированные).

Об отличительных особенностях турбированных и атмосферных котлов читайте в этом материале.

Как устроен настенный газовый котел?

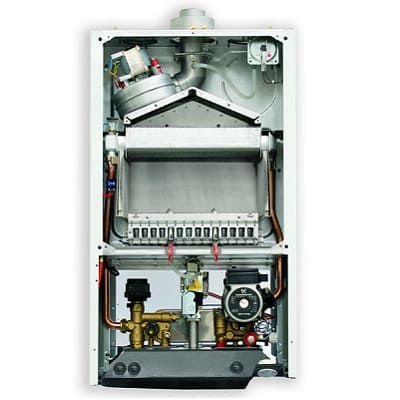

Котел состоит из горелки с газовой арматурой, первичного теплообменника, циркуляционного насоса, расширительного бака, автоматики управления и устройств безопасности, а также контура приготовления горячей воды, если котел двухконтурный. Котел укомплектован всем, что необходимо для работы системы отопления. Он, по сути, представляет собой мини-котельную.

В небольших частных домах с 1-2 точками потребления горячей воды наибольшей популярностью пользуется двухконтурный котел. Он имеет два теплообменника:

• первичный, в котором тепло продуктов сгорания передается теплоносителю;
• вторичный, в котором нагревается холодная водопроводная вода.

Устройство с одним контуром работает только на нагрев теплоносителя для системы отопления. Приготовление ГВС возможно при установке бойлера косвенного нагрева, который нагревает воду в баке от системы отопления. Такой вариант является более дорогостоящим, однако более комфортным при одновременном использовании воды в нескольких точках водопотребления. Объем нагретой воды зависит от выбранной модели и ёмкости водонагревателя.

Особенности газовой горелки

• Современные настенные газовые котлы имеют модуляцию мощности, т.е. они могут изменять количество генерируемого тепла в зависимости от текущих потребностей системы отопления.
• Для того чтобы котел могу работать от сжиженного (баллонного) газа, необходимо установить соответствующий комплект для перенастройки агрегата (приобретается отдельно).
• Надежность и безопасность обеспечивается комплексом предохранительных устройств.

Системы защиты, контроля и диагностики

Большинство котлов имеет встроенные системы защиты. При отключении электропитания такой агрегат отключается, а после возобновления электроснабжения автоматически включается и продолжает работу. При прекращении подачи газа автоматика перекроет электромагнитный клапан, который контролирует подачу газа в котел, и перезапускать его придется вручную.

Модуляция пламени

Все настенные котлы выпускаются с модулируемой горелкой, она позволяет по мере необходимости регулировать подачу газа, т.е. производить модуляцию пламени. Применение автоматической модуляции в двухконтурном котле позволяет поддерживать заданную пользователем температуру воды, независимо от ее расхода. Что очень удобно. Как бы не изменялся расход воды, ее температура останется постоянной.

Учтите, что режим модуляции требует практически постоянной работы горелки. Однако суммарный расход газа при этом не увеличивается, а наоборот уменьшается за счет более оптимального его использования.

Защита от замерзания

Современный котел оснащен встроенными датчиками температуры. В двухконтурном котле они установлены и в контуре отопления, и в контуре приготовления горячей воды.

Защита от замерзания пригодится для нежилых помещений или дач, отапливать которые в зимний период нет необходимости. Суть действия данной системы защиты заключается в том, что котел работает в энергосберегающем режиме. При помощи датчиков он контролирует температуру теплоносителя. Если она снижается до 5-6 градусов, котел включается, прогревает систему отопления и снова выключается.

Защита от блокировки циркуляционного насоса

Данная защита полезна в летний сезон, когда система отопления не работает. 1 раз в сутки минуты на две насос включается. Таким образом ротор насоса избавляется от длительного простоя и вероятность выхода его из строя значительно снижается.

Система самодиагностики

Некоторые котлы имеют встроенную систему самодиагностики. Она анализирует состояние элементов котла и в случае неисправности выдает на дисплее устройства соответствующую ошибку. Таким образом диагностируется до 90% всех неисправностей. Пользователю остается только сообщить код ошибки представителю сервисной службы и тот будет знать, какой объем работы ему предстоит.

Вывод

Современные настенные газовые агрегаты сочетают в себе компактные размеры и широкий функционал, необходимый для обеспечения безопасной и надежной работы отопительного оборудования. Такой котел станет идеальным вариантом для установки в частных домах или дачах, ограниченных по площади.

А на что Вы ориентируетесь при выборе теплогенератора? Важны ли для Вас размеры и способ монтажа котла? Делитесь своим мнением в комментариях.
