Насосы центробежного типа: устройство, принцип действия и схема работы, преимущества и недостатки
Водяные насосы играют важную роль в организации систем водоснабжения, отопления и канализации. Они широко используются для принудительной перекачки жидкой среды как на производстве, так и в бытовых условиях. Одним из самых распространенных типов насосного оборудования является центробежный насос.
О том, как устроен и как работает такой тип оборудования, какими плюсами и минусами обладает насосная установка, расскажем в этой статье.
Устройство и принцип работы центробежного насоса
Центробежные насосы относят к группе лопастных насосных установок, главным конструктивным элементом которых является крыльчатка.
Из чего состоит насосная установка?
Конструкция насоса состоит из базовых элементов:
-
Корпус с патрубками входа и выхода воды. Как правило, рабочая часть агрегата выполнена в форме спирали и напоминает улитку.
-
Рабочее колесо в виде изогнутых лопастей. Оно может быть как открытого, так и полузакрытого или закрытого типа.
Открытый тип. Крыльчатка имеет форму морской звезды и позволяет транспортировать грязную жидкость с крупными включениями.
Полузакрытое колесо. Лопасти расположены на специальном диске, что увеличивает надежность помпы.
Закрытый тип. Крыльчатка находится между двумя дисками. Такой тип устройства обладает высоким КПД и используется для перекачки только чистой воды.
-
Привод или механический узел. Двигатель размещен на общим с рабочим колесом валу и приводит в действие насосный механизм. Он находится в герметичном кожухе, который препятствует попаданию воды на двигатель и обеспечивает его бесперебойную работу.
При этом вал может быть двухопорным: по обеим сторонам стержня размещаются подшипники, которые облегчают его вращение.
К дополнительным комплектующим, которые увеличивают эффективность и производительность центробежного насоса, относят:
- Фильтр грубой очистки воды. Он отсекает крупные частицы грязи и защищает помпу от повреждений.
- Обратный клапан, препятствующий движению жидкости в обратном направлении.
- Шланги для подключения к входным и выходным патрубкам насоса.
- Манометр для контроля рабочего давления воды в системе.

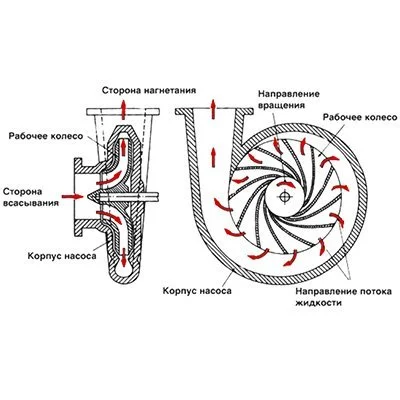

Как работает насос центробежного типа?
Движение жидкости и необходимый напор создаются при помощи центробежной силы, которая возникает при воздействии лопастей рабочего колеса на жидкость. Как это происходит:
- Двигатель насоса приводит в движение рабочее колесо, расположенное на валу.
- Вращающиеся лопасти при соприкосновении с водой создают центробежную силу, под воздействием которой жидкость направляется к стенкам камеры.
- У внешних стенок корпуса образуется избыточное давление, которое выталкивает воду в выходящий патрубок.
- В середине крыльчатки давление снижается, что позволяет захватить очередную порцию воды внутрь камеры помпы.
Область применения
Простота конструкции прибора, его надежность и высокая производительность позволяют использовать центробежные насосы для транспортировки не только жидкой среды, но также и газа. Чаще всего водяные насосы центробежного типа применяются:
- для циркуляции теплоносителя в централизованных и автономных системах отопления;
- для водоснабжения любого типа объекта: от частного дома до промышленных предприятий;
- для транспортировки сточных вод в канализационные системы;
- для организации систем полива и орошения сельхоз участков;
- для перекачивания нефти и нефтепродуктов в промышленных масштабах и др.
Разновидности центробежных насосов
По способу установки:
Читайте также: «Погружной насос для скважины какой лучше: винтовой или центробежный – основные отличия».
По количеству рабочих колес:
- Многоступенчатые.
- Одноступенчатые.
Количество рабочих колес влияют на эксплуатационные характеристики насоса. За счет дополнительных ступеней или секций увеличивается производительность и высота подъема жидкости.
По расположению корпуса:
Горизонтальная конфигурация свойственная промышленным агрегатам и насосным станциям, вертикальные установки чаще используются в быту.
По назначению:
- Для системы отопления (циркуляционные насосы).
- Водопроводные (скважинные и колодезные установки, насосные станции).

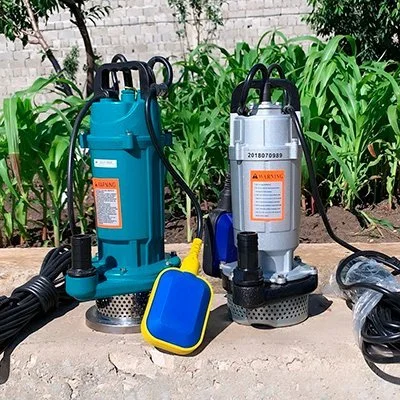

- Канализационные (фекальные и дренажные насосы).
Чем отличается фекальник от дренажника, читайте в этой статье.
Достоинства и недостатки насоса центробежного типа
К основным преимуществам насосного оборудования данного типа можно отнести:
- Универсальность. Центробежные помпы можно использовать для перекачки жидкости с различным уровнем загрязнений и плотности.
- Простота установки и обслуживания.
- Стабильный напор и равномерная подача воды.
- Высокая производительность и возможность подъема жидкости с большой глубины.
- Надежность конструкции и долгий срок эксплуатации.
Среди недостатков таких устройств выделяют следующее:
В корпус насосного оборудования необходимо предварительно залить воду, т.к. сухой ход приводит к быстрому износу устройства и его выходу из строя.
Крыльчатка, выполненная из некачественных материалов, может подвергаться коррозии. Чтобы увеличить срок службы прибора, большинство помп оснащают чугунным ротором.
Вывод
Благодаря своей универсальности насосы центробежного типа остаются одним из наиболее популярных видов насосного оборудования. Чтобы помпа прослужила вам как можно дольше, важно правильно подобрать прибор с необходимым набором эксплуатационных характеристик.
