Насосные станции: устройство, правила подключения, настройка рабочего давления
Многие хозяева дач и загородных домов сталкиваются с проблемой отсутствия централизованного водоснабжения. Чтобы обеспечить свое жилье питьевой водой, приходится бурить скважину и организовывать колодец. Однако на этом работы по проведению ХВС в дом не прекращаются.
В этом материале расскажем об устройстве насосных станций: как при помощи данного оборудования наладить автоматическую подачу воды в дом необходимого объема и с хорошим напором.

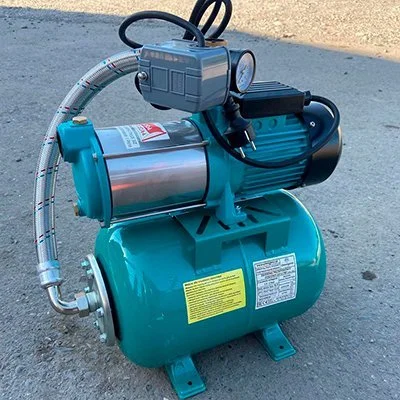

Как устроена насосная станция
Насосные станции, или по-другому гидрофоры, являются самовсасывающими насосами и используются в системе автономного водоснабжения для транспортировки чистой воды, без всякого рода включений и мелких частиц грунта из колодца или скважины, резервуаров или других источников к точкам водоразбора в частном доме. Процесс подачи жидкости осуществляется автоматически без непосредственного участия человека.
Конструкция гидрофора включает такие важные узлы, как:
- Центробежный насос, который выполняет функцию перекачки жидкости.
- Гидроаккумулятор – накопитель воды, в состав которого входит мембрана.
О нюансах подбора и настройки гидробака читайте в этом материале: «Как подобрать гидроаккумулятор для систем водоснабжения частного дома: расчет объема и давления».
- Электродвигатель – узел, приводящий в действие механизм насоса.
- Систему автоматики, которая включает манометр и реле давления.
Каждый элемент насосной станции работает в связке с другими функциональными узлами, и при повреждении любого из них может нарушиться работоспособность оборудования.
В большинстве насосных станций двигатель и проточная часть устройства выполнена из чугуна, а мембрана в баке изготавливается из пищевой резины.
Данные установки относятся к поверхностному типу насосов: важные узлы устройства размещаются выше уровня воды, а в жидкую среду размещается только всасывающий шланг. Чтобы исключить попадания грязи и абразивных частиц в установку, на конец шланга монтируется обратный клапан с сетчатым фильтром для грубой очистки воды. При этом данная запорная арматура не позволяет перекачиваемой жидкости двигаться в обратном направлении.
Принцип работы
Главной задачей насосной станции является обеспечение необходимого напора и поддержание рабочего давления в системе, за что отвечают манометр и реле давления. Первый контролирует текущее показатели, второй приводит в действие насос по мере изменения давления в контуре ХВС.
Как правило, в заводских настройках оборудования выставлены минимальный и максимальный уровень давления. Минимальный порог, при котором будет включаться оборудование, составляет 1,5 бар. Максимальный, в большинстве случаев, - 3 бар.
Работает оборудования следующим образом:
- В рабочем состоянии станция, как и весь водопровод, находится под давлением. При открытии крана в точке водопотребления вода подается из бака гидрофора. При этом давление в системе начинает снижаться.
- При достижении нижнего уровня давления включается насос и наполняет бак до тех пор, пока давление не нормализуется и достигнет верхнего уровня. После чего происходит его автоматическое отключение.
Так как реле включает и выключает агрегат только по показателям давления в гидробаке, это не исключает вероятность работы оборудования без воды. Чтобы защитить станцию от сухого хода и исключить риски перегрева двигателя, рекомендуется приобретать установку с датчиком потока. При отсутствии потока воды или снижения ее скорости датчик отключит работу насосной установки.

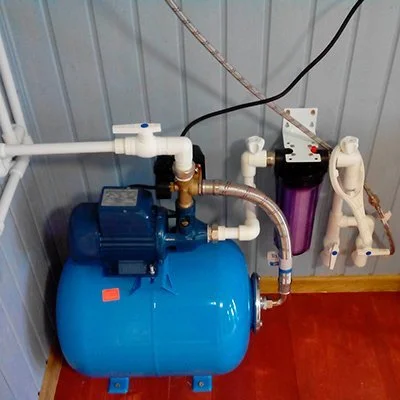

Советы по установке насосной станции своими руками
Прежде всего необходимо определиться с местом расположения оборудования, оно должно быть утеплено для защиты устройства от замерзания. При этом станцию необходимо разместить так, чтобы был обеспечен доступ к розетке.
Расстояние от агрегата до источника водоснабжения должно быть минимальным. Считается, что чем дальше расположен насос от скважины или колодца, тем ниже его всасывающая способность. Также следует учитывать зеркало воды: в летний период оно значительно ниже.
При постоянном использовании насосной станции всасывающая труба должна прокладываться ниже уровня промерзания почвы, либо ей должна быть обеспечена качественная теплоизоляция. При эксплуатации оборудования только в летнее время трубопровод можно провести на поверхности.
Насосная станция располагается на жесткой ровной поверхности. Так как при работе устройства возможны вибрации, его опоры устанавливают на специальные резиновые прокладки.
При подключении установки к водопроводу, ведущему к точкам водоразбора, рекомендуется устанавливать обратный клапан и шаровой кран. Это позволит легко демонтировать установки во время ремонта или обслуживания.
Как правило, электродвигатель обладает большой мощностью, поэтому к нему необходимо установить стабилизатор напряжения сети и произвести заземление оборудования.
Как подобрать стабилизатор напряжения, читайте в этом материале.
Перед первым включением насос и всасывающая труба должна быть заполнена водой. Это осуществляется через специальный вентиль на корпусе насоса.
Основные этапы подключения на примере насосной станции UNIPUMP AUTO JET:
Где используется гидрофор?
Насосные станции бытового сегмента в своем большинстве используются для подачи чистой питьевой воды из источника. В качестве источника может использоваться как колодец, так и скважина. Однако стоит отметить, что высота подъема воды по вертикали у большинства моделей составляет не более 8 метров. Также стоит учитывать и расстояние от колодца до места установки насосной установки. Оно также должно быть небольшим.
Исходя из этих данных можно сказать, что поверхностная самовсасывающая установка подходит для подъема воды из большинства колодцев, но подойдет далеко не для каждой скважины.
Внимание! Если уровень залегания воды находится ниже 8 метров, то от приобретения насосной станции стоит отказаться. Для глубокого колодца стоит приобрести погружной колодезный насос, а для скважины – скважинный насос, соответствующий требованиям паспорта сооружения.
Перед приобретением насосного оборудования рекомендуем обратиться к нашим консультантам за расчетами и консультацией.
Почему насосная станция часто включается?
Главной причиной, по которой оборудование может часто включаться является снижение давления в гидробачке.
Как правило, чтобы обеспечить хороший напор воды, в водопроводе необходимо поддерживать минимальное давление в 1,5 бар. Рабочее давление в аккумуляторе по нормам должно соответствовать +/-10% нижнему порогу включения.
Есть давление в мембране или нет, можно проверить, нажав на золотник. Из него должен выходить воздух. Если выходит вода, значит разорвана или повреждена мембрана.
Со временем давление в гидроаккумуляторе может снижаться по причине длительного простоя. Поэтому многие специалисты рекомендуют проверять давление в баке хотя бы один раз в 3 месяца. Чтобы это сделать, необходимо манометр подключить к золотнику гидрофора. Если показатель ниже 1,3-1,5 бар, мембрану можно подкачать при помощи компрессора.
Итог
Гидрофор позволяет не только обеспечить качественное водоснабжение частного дома, но также позволяет поддерживать необходимое давление в водопроводе. При этом станцию легко установить и использовать в быту.
Также стоит помнить, что выбирать насосную станцию следует исходя из ее мощности и других значимых параметров. Для того, чтобы не ошибиться с выбором, напишите нашим менеджерам в чат, указал параметры источника чистой воды и расстояние до места установки насоса.
А ваш дом подключен к централизованной сети или вы используете насосное оборудование? Делитесь своим опытом проведения системы ХВС в комментариях. Нам важно Ваше мнение.
