Монтаж системы отопления – какое оборудование выбрать?

Белорусы практически привыкли к теплой зиме за последние пять лет, но зима 2020-2021 года напомнила, как бывает холодно и снежно. Именно поэтому в нашей статье мы решили рассказать, как профессионально и практично подготовить Ваш объект к затяжным морозам, показать какие элементы системы обеспечат контролируемое и комфортное пользование климатом, а также познакомить Вас с отопительными устройствами, которые наверняка дадут отпор лютому холоду и метелям.

Сегодняшним экспертом выступает Евгений Иванов – специалист компании «Прогреем». Он подробно расскажет о важных моментах на примере объекта коммерческого назначения площадью 400 м. кв., расположенного в Гродненской области. Важным нюансом при выборе отопительного оборудования являлось отсутствие газопровода. Поэтому в качестве альтернативы газовой котельной была предложена котельная, работающая на твердом топливе. Стоит сказать, что такая отопительная система является более сложной с точки зрения устройства, количества используемых элементов и контроля температурного режима. Кроме отопления также была решена задача по обеспечению здания горячей санитарной водой.

Главные элементы системы отопления

Твердотопливный котел с ручной загрузкой

Почему клиенту был предложен именно твердотопливный котел:

1. Местоположение объекта, где отсутствует газификация и нет возможности установить газовый котел.
2. Для отопления здания электрическим котлом подведенная электросеть должна обладать необходимой мощностью. Также необходимо выделить, что электрическое отопление намного дороже, если потребление осуществляется коммерческой структурой.
3. Отопление дома с помощью дров, что является привычным и доступным видом топлива во всей Беларуси, обходится для покупателя дешевле всего. Также имеется возможность модернизировать твердотопливный агрегат в пеллетный котел!

Из вводных данных по теплопотерям помещения была предоставлена расчётная мощность здания 47 кВт. Поэтому выбор пал в пользу твердотопливного котла Маяк КТР-50. Мощность на 50 кВт была учтена «с запасом», а данную модель мы сочли максимально безопасной и рациональной для клиента.

На что обратить внимание при выборе ТТ агрегата, читайте в статье.

Преимущества котлов на твердом топливе МАЯК

Котел данного производителя — один из самых крупногабаритных в своем классе, что очевидно добавляет преимуществ при работе на дровах, брикете или угле. Все это, в свою очередь, делает отопительный агрегат универсальным и практичным оборудованием.

Изготовлен котел из толстой стали толщиной 6 мм. Агрегат обладает очень большой камерой сгорания, в которую с легкостью поместится множество крупных дров. Для золоудаления, розжига, загрузки топлива и чистки теплообменника предусмотрены отдельные дверцы. Несмотря на крупные габариты котла имеется удобный доступ к любой его части.

При желании можно установить систему автоматики, которая позволит лучше контролировать процесс горения и осуществлять экономию топлива. Также для большей автономности возможна модернизация твердотопливного котла с ручной загрузкой топлива в пеллетный котел, осуществив это с помощью установки пеллетной горелки и бункера для пеллет.

Кажется, что это чуть ли не лучший представитель, выбор очевиден и тепла будет достаточно... Но, как известно, не бывает только одних плюсов. Так и в нашем случае появились сложности, а для специалистов – задачи, которые нужно решить:

• Как обеспечить безопасность при одновременном выделении большей энергии, чем нужно в данный момент?
• Как выделенную энергию сохранить и использовать, а не напрасно выпустить в дымоход?
• Что произойдет, если незапланированно отключится электроэнергия?
• Что делать, если не хотим дежурить 24/7 у котла?
• Как обеспечить здание ГВС в летний период с минимальным количеством растопки котла на твердом топливе?
• Как не топить котел ночью, и обеспечить комфортную температуру отопления объекта?
• Как поддерживать рекомендуемую температуру в твердотопливном котле на уровне 80°С, но при этом не перегревать помещение?

На вышеуказанные вопросы Вы сможете найти профессиональные ответы в нашей статье.

Буферная емкость — безопасность котельной и увеличенная автономность

За параметры автономности и безопасности непосредственно отвечает буферная емкость. На фотографии Вы можете ее увидеть справа от котла, большая серая утепленная бочка, в 2-3 раза больше самого отопительного агрегата. У нее есть несколько очень важных параметров и нет второстепенных функций.

Установлен теплоаккумулятор марки "Теплобак" серии ВТА-4-Эконом объемом 1500 литров. Данное значение соответствует примерно 120 кВт тепловой энергии, накопленной в воде с температурой до 80°С. Это означает, что буферная емкость накопит излишки выделенного тепла, если в настоящий момент не осуществляется отопление помещения. В промежутке от момента затухания котла до следующего его розжига помещения будут продолжать отапливаться за счет накопленной в теплоаккумуляторе тепловой энергии. Это решает задачу отопления здания в ночное время. Стоит отметить, что при аварийном отключении электроэнергии бак-аккумулятор обеспечивает поглощение выделяемой котлом тепловой энергии в промежутке до 3 часов*, что предостерегает от перегрева и возможного "закипания" котла. Также в баке имеется распределение температурных режимов на более и менее горячие за счет послойного нагрева сверху вниз.

*Приблизительный расчет исходя из размеров загрузочной камеры котла Маяк КТР-50 не предусматривает точную калорийность и плотность укладки топлива.

Бонусом от использования буферной емкости летом является возможность накопить большой запас энергии для бойлера косвенного нагрева. Подогрев санитарной воды будет осуществляться с одной загрузки топлива в котел, а использовать горячую воду можно будет уже по мере необходимости.

Таким образом, приобретая буферную емкость, Вы получаете доступ к излишней мощности, которая зимой используется для отопления дома, а летом для подогрева системы горячего водоснабжения.

Читайте также: «Для чего нужен теплоаккумулятор? Преимущества буферной емкости»

Преимущества теплоаккумулятора Теплобак

Почему выбран теплоаккумулятор бренда Теплобак? Ответ в технических преимуществах, указанных ниже:

• Толщина стали от 3 мм. Зачастую другие производители используют более тонкую сталь, но производитель Теплобак предпочитает надежность.
• Сферическое нижнее и верхнее основания штампованных форм (постоянная толщина металла по всей площади) обеспечивает равномерное давление на шов, а также возможность работы под давлением.
• Гигроскопичная (в момент намокания не теряет свойства) теплоизоляция толщиной от 90мм.
• Теплообменник (при его наличии) производится из холоднокатаной толстостенной бесшовной стали, что является показателем высокого стандарта.
• Кожух из ABS-пластика серого цвета придает емкости практичность и аккуратный внешний вид.
• Наружное покрытие металлической поверхности антикоррозийной краской.

За счет перечисленных характеристик, буферные емкости Теплобак выгодно отличаются от всех теплоаккумуляторов в данном ценовом сегменте, а также составят конкуренцию многим эталонным европейским производителям.

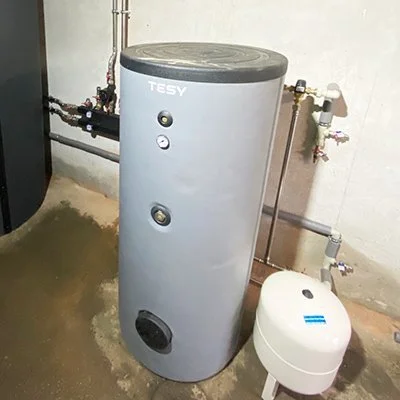

Бойлер косвенного нагрева – для ГВС

Из-за планируемого большого расхода горячей воды был предложен бойлер косвенного нагрева с высокопродуктивным теплообменником Tesy EV 15S 500 75 объемом 500 литров, который в состоянии обеспечить в проточном режиме 1500 литров в час.

Принцип его работы заключается в том, что внутри эмалированного бака с санитарной водой находится теплообменник в виде спирали, по которому движется теплоноситель (жидкость отопительного контура) и отдает тепловую энергию для нагрева запаса ГВС в 500 литров. Высокие показатели по теплопередаче обеспечиваются высокоэффективным теплообменником, а пенополиуретановая (PPU) изоляция толщиной 50 мм отвечает за сохранение температуры санитарной воды до момента ее использования потребителем.

Отдельно хотелось бы обратить внимание на внутреннее биокерамическое покрытие бака, которое предотвращает появление коррозии, но при этом не ухудшает качество санитарной воды. Дополнительным достоинством считаем наличие термоиндикатора, а также наличие двух сменных магниевых анодов, благодаря которым предотвращается образования накипи. Хотим напомнить и о возможности установки электрического ТЭНа – нагревателя, который позволяет подогревать санитарную воду в летний период без розжига котла.

Считаем бойлер косвенного нагрева Tesy EV 15S 500 75 прекрасным выбором, который оставит довольным любого покупателя.

О других способах организации горячего водоснабжения читайте «Как сделать горячую воду в частном доме».

Что нужно для обвязки отопительного оборудования?

При обвязке котельной использовалось большое количество различного оборудования и инженерной сантехники. Также стоит отметить, что в соответствии с действующими нормами для правильного монтажа системы отопления необходимо использовать негорючие и не плавкие материалы.

Трубы и фитинги

В данном случае были использованы трубы и фитинги бренда VALTEC из нержавеющей стали марки AISI 304. Преимуществом использования пресс-соединений является отсутствие «человеческого» фактора (невозможность допущения ошибок при монтаже) и, как следствие, рост производительности и скорости выполнения работ. Дополнительным плюсом для клиента является уменьшение стоимости услуг по монтажу.

Также трубы и фитинги бренда Valtec обладают следующими преимуществами:

• Гарантия 7 лет, что на 2 года больше принятых норм.
• Максимальная температура теплоносителя 120 °C обеспечит исправность системы после краткосрочных (аварийных) перегревов.
• Максимальное рабочее давление 16 бар.

Помимо безупречных эксплуатационных характеристик трубопровод из нержавеющей стали имеет отличные внешние характеристики, что благоприятно сказывается на эстетическом виде самой котельной.

Необходимо отметить, что при монтаже отопительного оборудования резьбовые соединения, элементы грубой фильтрации, запорная арматура, контрольно-измерительные приборы и арматура безопасности были по возможности использованы того же производителя VALTEC, что позволяет сохранить обязательства одного производителя за всю систему труб и соединений.

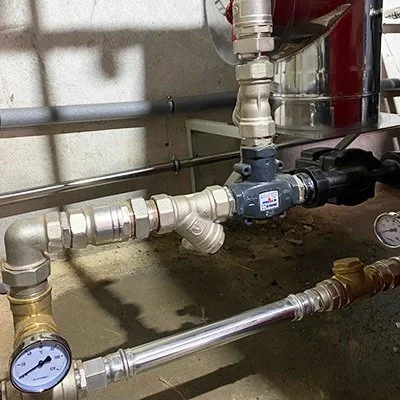

Байпас с термостатическим клапаном

Проектом предусмотрен термостатический трехходовой клапан ESBE серии VTC511, который предназначен для защиты твердотопливного котла от холодной температуры теплоносителя в обратной линии. С помощью представленного устройства предотвращается появление конденсата и увеличивается износоустойчивость отопительного котла. На практике, термостатический клапан осуществляет не только защиту котла от коррозии, но и предотвращает появление дегтевого запаха в котельной при работе отопительного агрегата на дровах.

Также хотелось бы отметить, что узел имеет запорную арматуру, тем самым предоставляя возможность в легкой доступности обслужить трехходовой клапан, фильтр грубой очистки и циркуляционный насос.

Группа безопасности

На подающей линии установлена группа безопасности, состоящая из предохранительного клапана, манометра и автоматического деаэратора (воздухоотводчика). Использование устройства позволяет произвести сброс излишнего давления при аварийной ситуации, осуществлять стравливание воздуха, а также при необходимости отслеживать уровень давления в системе.

Важно, что для сохранения гарантии оборудования, работающего под давлением, необходимо подобрать пороговое значение срабатывания группы безопасности в соответствии со значением указанным производителем в паспорте изделия. Также обязательно стоит отметить, что перед группой безопасности запрещено производить установку запорной арматуры.

Расширительные баки для отопления и ГВС

Для компенсации расширения воды при нагреве в бойлере специалистами был произведен монтаж расширительного бака для ГВС объемом 50 литров. А для твердотопливного котла осуществлена установка расширительного бака объемом в 200 литров с учетом наличия буферной емкости.

Чтобы грамотно рассчитать объем расширительного бака для твердотопливного котла, необходимо учитывать общий объем теплоносителя в системе отопления. Подробнее об этом читайте в нашей статье.

Распределительный коллектор

Не каждый человек досконально знает, как работает его система отопления, какие параметры можно настроить для повышения ощутимого комфорта. Ответим на этот вопрос, рассмотрев устройство распределительного коллектора.

Объясняя простыми словами, можно сказать, что коллектор отвечает за объем нагретой воды, который будет перемещен по трубам к прибору теплопередачи. Это могут быть радиаторы отопления, конвекторы, отопительные ветви водяного теплого пола и другие устройства отдачи тепла.

Каким образом это происходит?

При помощи коллектора осуществляется своего рода перекресток для воды, где нагретые и остывшие водяные потоки не смешиваются, а специальным образом перенаправляются.

Распределительные коллекторы отличаются качеством материалов изготовления, наружным покрытием, размерами и соответствием осей конструкции. Для данного объекта был выбран распределительный коллектор Север КМ4. На представленную модель дается гарантия в 5 лет, при этом цена на устройство вполне приемлема.

Читайте также: «Коллекторы отопления: принцип работы распределительной гребенки, схемы подключения»

Также клиент попросил предусмотреть возможность увеличения количества контуров отопления в перспективе, поэтому на момент ввода объекта в эксплуатацию задействованы не все подключения коллектора.

Циркуляционные насосы

Циркуляционный насос практически непрерывно работает, обеспечивая движение теплоносителя в системе. Именно по этой причине есть три основных параметра, на которые необходимо обратить внимание:

• Надежность.
• Потребление электроэнергии.
• Соответствие производительности задачам в контуре установки.

В представленной системе отопления приняли решение задействовать циркуляционные насосы Grundfos ALPHA1 L, произведенные в Дании и соответствующие поставленным задачам. Безусловно, при покупке насоса нужно учитывать множество других немаловажных параметров, но ознакомится с ними лучше в отдельной профильной статье.

Подведение итогов

Любая отопительная продукция всегда подбирается индивидуально, поэтому перед покупкой нужно учесть множество различных нюансов, которые в разной степени могут повлиять на эффективность всей системы отопления.

В нашей статье мы рассмотрели отдельный пример грамотного сочетания отопительных агрегатов, которые выгодно отличаются по характеристикам и ценовому диапазону. А для исключения всевозможных рисков, связанных с некачественным подбором оборудования, обращайтесь к профессионалам с многолетним опытом работы.
