Монтаж металлопластиковых труб: особенности установки обжимных и пресс-фитингов, правила опрессовки трубопровода из металлопласта

Благодаря своей надежности и герметичности металлопластиковый трубопровод является одной из наиболее востребованных конструкций, используемых при монтаже систем отопления и водоснабжения в частных домах и квартирах. Тем не менее из-за своей трехслойной структуры трубы из металлопластика нельзя паять. Для их соединения используются только обжимные или пресс-фитинги, которые отличаются не только с конструктивной точки зрения, но и по способу монтажа.

В этом материале предлагаем вашему вниманию подробную видео-инструкцию с описанием шагов. Расскажем, как правильно смонтировать металлопластиковые трубы, или как его еще называют «метапол», при помощи компрессионных и прессовых соединений своими руками.

Инструкция по монтажу трубопровода из металлопластика

Подготовка металлопластиковой трубы:

1. Отматываем необходимую длину металлопластиковой конструкции и вручную распрямляем выбранный участок.
2. Отмеряем точное количество трубы и делаем отметку фломастером.
3. Далее отрезаем необходимый кусок при помощи трубореза, например, ножниц для металлопласта VTm.395.0.160040.
4. Для придания поперечному сечению трубы строго круглой формы используем калибратор для металлопластика – снимаем с внутреннего слоя фаску.

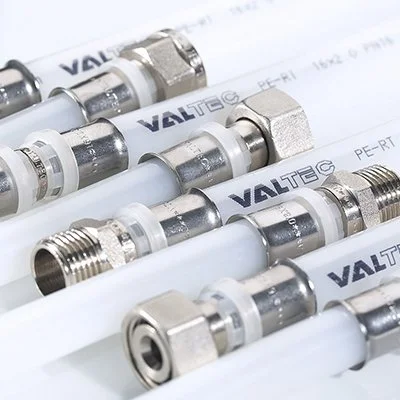

Соединение металлополимерного трубопровода можно осуществить с использованием обжимных и пресс-фитингов.

Этапы соединения металлопластикового трубопровода обжимными фитингами

Прежде всего убедитесь, что резиновые уплотнения плотно, без бугров, располагаются в специальных канавках на фитинге. На штуцере должна быть тефлоновая электроизолирующая шайба.

1. Надеваем накидную гайку на трубу, не соединяя ее со штуцером, а затем сухарь.

2. После этого, немного прокручивая трубу, нанизываем ее на штуцер фитинга.

3. Сухарь и гайку прикрепляем к корпусу фитинга и вручную завинчиваем накидную гайку.

4. При помощи двух рожковых ключей плотно завинчиваем гайку на необходимое количество оборотов.

Основные этапы установки пресс-фитингов на трубу из металлопласта

При использовании пресс-фитингов соединение металлополимерных конструкций последовательность действий иная:

1. Сначала проверяем наличие уплотнительных колец и диэлектрической прокладки.

2. Надеваем трубу на штуцер до тех пор, пока она не появится в круглом отверстии в основании гильзы.

3. Опрессовку соединителей осуществляем при помощи ручных пресс-клещей, например, VTm.293.0.160032.

4. Инструмент заводится на фитинг так, чтобы буртик гильзы вошел в соответствующее углубление пресс-насадки. После фиксации инструмента обойма закрывается до защелкивания замка и производится опрессовка гильзы.

5. Для выправления защипов необходимо сместить ось обжима и повторить опрессовку.

6. Монтаж фитинга завершен.

Три контрольные точки при монтаже металлопластиковой магистрали с использованием пресс-фитингов:

• Обязательная калибровка. При калибровке мы восстанавливаем диаметр трубопровода и одновременно удаляем фаску. Таким образом удаленная фаска сохранит уплотнительные кольца от повреждения и смещения в тот момент, когда трубу будем задвигать в фитинг.
• Задвигание трубы до упора. При задвижке отрезка трубопровода в соединение она должна показаться в контрольных окошках. Это говорит о том, что труба находится ровно на своем месте, на котором она должна быть при опрессовке.
• Перепад высоты относительно номинала трубы не более 0,7 мм в месте опрессовки. То есть если трубка диаметром 16 мм, то в зоне опрессовки наружный диаметр должен быть не более 16,7 мм. Необходимые замеры можно произвести при помощи штангенциркуля.

Соблюдайте данные контрольные точки, и собранная система будет полностью надежна.

Итог

Для герметичного и надежного соединения трубопровода важно соблюдать требования по монтажу, чтобы избежать возможные протечки и расслоения трубы.

Также обращаем внимание, что использовать обжимные фитинги рекомендуется только на открытых участках, т.к. подобные соединения ослабевают и их необходимо подтягивать. Пресс-фитинги в этом плане отличаются повышенной надежностью и их можно применять для скрытой прокладки магистрали.
