Комбинированная система отопления с радиаторами и теплым полом: схемы подключения

В системе отопления частного дома традиционно используют газовый, твердотопливный, а иногда и электрический котел, радиаторы отопления и проведенный трубопровод. Однако с каждым годом владельцы загородных домов все чаще и чаще в качестве альтернативы привычным всем батареям отопления рассматривают систему «теплый пол». Зачастую, применение одного теплого пола недостаточно для поддержания комфортного микроклимата в жилом здании. На помощь приходит комбинированная (смешанная) система отопления.

Особенности и преимущества смешанной системы отопления

Комбинированной называют такую отопительную систему, которая совмещает высокотемпературные приборы (батареи отопления, конвекторы) в качестве основного источника обогрева и низкотемпературную систему водяного или электрического теплого пола в качестве дополнительного.

Несмотря на достаточно высокую стоимость оборудования, такой тип отопления имеет ряд преимуществ:

• Повышение надежности системы.
• Экономия затрат на обогрев дома.
• Грамотное распределение тепла.
• Высокий КПД отопительного контура.

Для ее реализации в частном доме необходимо продумать схему установки как минимум двух независимых контуров отопления с разными температурными режимами (70/55 градусов – на подаче и обратке для радиаторной системы и 40/30 градусов – для теплого пола), подобрать дополнительные элементы обвязки и комплектующие системы и грамотно установить их.

Схемы подключения

Наиболее экономичным вариантом будет использование радиаторного отопления и водяного теплого пола. Эти 2 контура подключаются к одному котлу, от которого монтируются все элементы системы: гидравлический разделитель, коллектор, группа безопасности, циркуляционный насос и т.д. Выделают следующие способы обвязки:

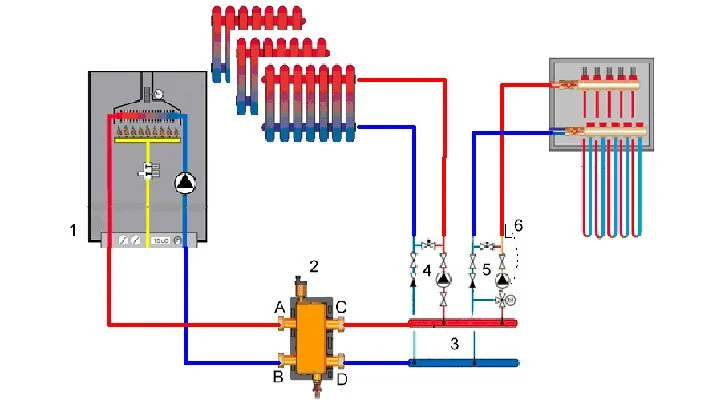

Стандартная схема обвязки

Что нужно?
Для ее реализации применяются гидрострелка с коллектором, двухходовые и трехходовые клапаны для монтажа циркуляционных и смесительных узлов раздельных контуров (насосные группы), распределительные гребенки «теплого пола» и др.

Даная схема позволяет сделать не 2, а любое необходимое количество контуров (несколько контуров радиаторного отопления и несколько теплого пола).

Принцип работы

• Нагретый теплоноситель движется по трубопроводу к гидравлическому разделителю, который уравновешивает температурные показатели жидкости в контурах.
• Далее вода поступает в циркуляционный узел радиаторного контура и смесительный узел водяного пола, где термоголовка определяет температуру жидкости.
• Если температурный показатель воды на подаче в контуре гидропола превышает допустимый, происходит открытие балансировочного крана в коллекторе и смешение горячей и холодной воды то необходимого градуса.
• Распределив тепловую энергию по отопительным контурам, теплоноситель возвращается в котел.

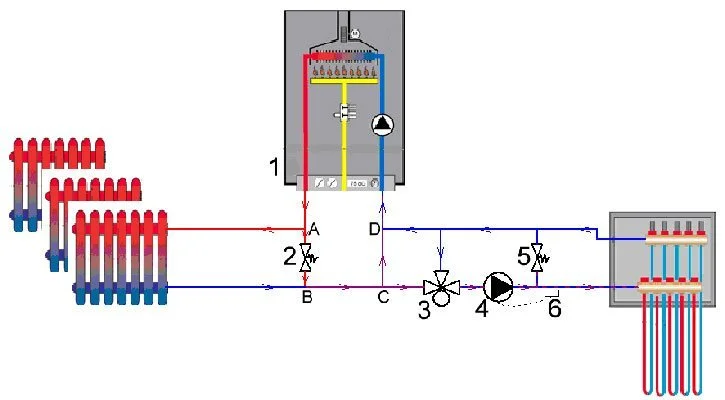

Упрощённая схема подключения с трехходовым клапаном

Что нужно?
Переливной клапан для балансировки давления в контуре радиаторного отопления, трехходовой клапан с термостатом и перепускной клапан в контуре теплого пола, коллекторы и циркуляционный насос.

Принцип работы

• Радиаторы и система водяного теплого пола подключаются последовательно, теплоноситель от котла поступает в радиаторы.
• Отдав часть тепла, вода следует дальше по контуру к трехходовому клапану, где термоголовка определяет температуру жидкости.
• Далее теплоноситель переходит в коллектор, где разбавляется холодной водой до нужной температуры.

Такой тип подключения имеет свои недостатки: невозможно контролировать подачу остывшей жидкости из обратки в отопительную магистраль. Подходит больше для монтажа в одноэтажном доме небольшой площади.

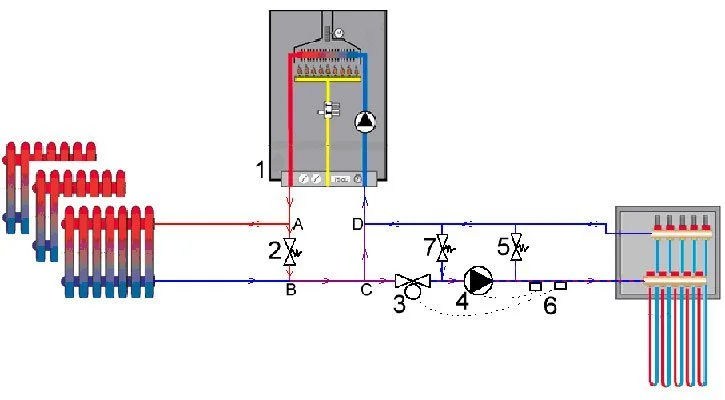

С 2-хходовым клапаном

Что нужно?
Переливной клапан для балансировки давления в контуре радиаторного отопления; смесительный узел теплого пола с двухходовым клапанам, циркуляционным насосом и термостатом, а также коллектор, перепускной клапан и балансировочный вентиль в контуре водяного пола.

Принцип работы такой схемы практически ничем не отличается от аналогичного с трехходовым клапаном. Вода в системе подмеса движется по кругу для смешения горячей и остывшей жидкости до нужной температуры, при этом балансировочный кран (7) регулирует поток жидкости.

Такая схема подходит для частных домов больших по площади, но не более 200 м2.

Читайте также: «Термостатические клапаны в системе отопления: виды, особенности подключения и настройки».

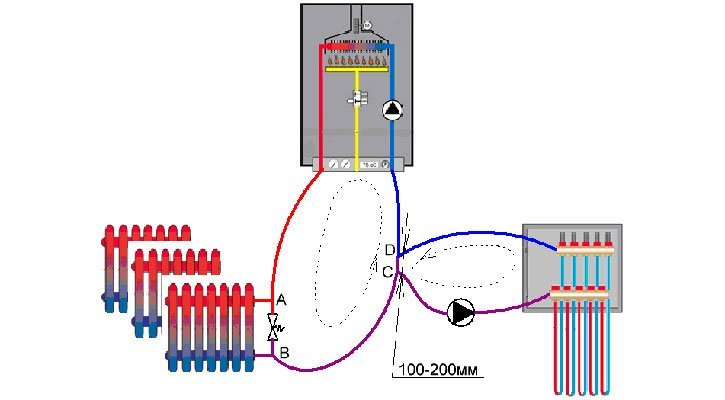

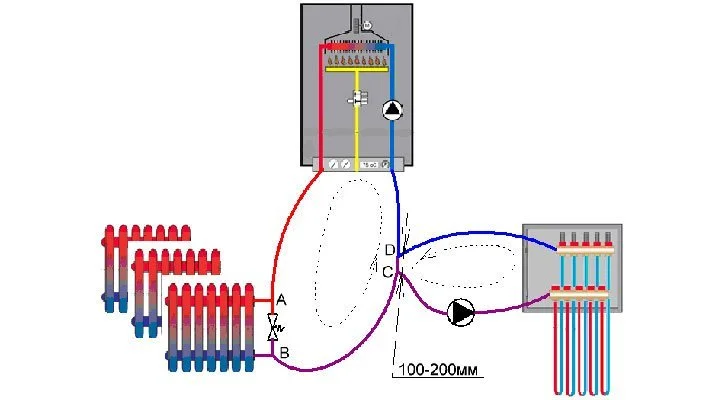

Схема со вторичным кольцом

Что нужно?
Отопительный котел со встроенным циркуляционным насосом, перепускной клапан в радиаторном контуре, циркуляционный насос и два трехходовых клапана в участке соединения колец, которые уменьшают гидравлическое сопротивление и выполняют функцию гидравлического разделителя. В такой системе обязательно устанавливают краны Маевского на радиаторы отопления и коллекторы для предотвращения воздушных пробок, а также сетчатые фильтры воды для устранения засоров.

Принцип работы

• Нагретый теплоноситель движется к радиаторам отопления, где отдает часть тепловой энергии.

  Установленный переливной клапан на участке радиаторного отопления настраивается таким образом, что жидкость в трубопроводе будет двигаться через отопительные батареи, пока они не будут перекрыты. В случае закрытия одного или всех радиаторов избыток жидкости поступает в перепускной клапан.

• Далее жидкость движется к трехходовому затвору, где термостат определяет температуру воды.
• Циркуляционный насос тп приводит в движение теплоноситель и направляет его к коллектору, где происходит распределение жидкости по контурам теплого пола.

Эффективность работы данной схемы полностью зависит от грамотного расчета гидравлических показателей системы.

Вывод

Совместное использование батарей отопления и системы теплого пола позволяет эффективно распределять тепловую энергию среди жилых комнат дома. Однако стоит учитывать особенности конструкции здания и продумать грамотную схему подключения отопительных приборов.

Также возможно подключение отдельного оборудования для автономной работы водяного теплого пола, однако такая схема увеличивает затраты на установку в несколько раз.
