Коллекторы отопления: принцип работы распределительной гребенки, схемы подключения
Читайте в статье все о распределительных коллекторах: ✓ как работают гребенки, ✓ где применяются, ✓ популярные схемы подключения.
Коллекторная (или так называемая «лучевая») схема подключения отопительных приборов невозможна без распределительной гребенки. Однако, этот элемент может использоваться и в других схемах обвязки. Например, для подключения контура ГВС, а также он необходим для обустройства системы водяного теплого пола с несколькими разными по площади ветвями.
В этом материале расскажем все о коллекторах распределения тепловых потоков, а также опишем популярные схемы подключения данных устройств.
Что такое «распределительный коллектор»: принцип работы

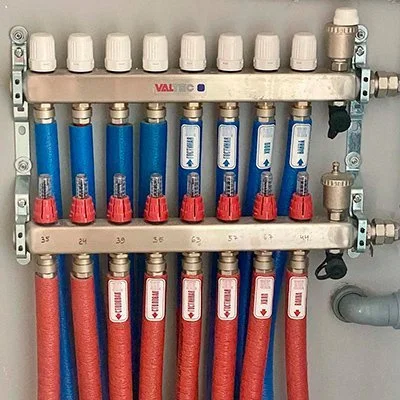

Коллектор для отопления представляет собой полые трубы с патрубками подключения для отводящего и подающего трубопровода. Количество необходимых выводов, к которым подключаются трубы, варьируется в зависимости от сложности отопительной системы.
С точки зрения конструктивных особенностей выделяют простые распределительные гребенки с регулировочными вентилями и сложные коллекторные группы, которые могут включать встроенные термостатические клапаны, расходомеры и автоматические воздухоотводчики. Последние позволяют настроить автоматическую регулировку расхода теплоносителя и его температурных показателей.
Принцип работы любого коллектора заключается в пропорциональном распределении нагретой жидкости среди ветвей отопительной системы, а также последующий сбор остывшего теплоносителя.
- Нагретая от газового, твердотопливного или иного котла вода поступает в распределительную гребенку.
- Внутри устройства скорость движения теплоносителя снижается, что обеспечивает его равномерное распределение во все отводящие контуры. При этом снижается не только скорость циркуляции воды, но и гидравлическое давление.
- Отдав тепло отопительным приборам, остывшая вода направляется по обратному трубопроводу в распределитель и далее в теплогенератор.
Преимущества такого распределения в том, что каждый отдельный контур можно при необходимости отключить, не влияя на работу всей системы отопления в целом. При этом точная регулировка объема и температуры теплоносителя снижает его расход.
Как установить гребенку?
Распределительный коллектор для отопления имеет два типа подключения: непосредственно к отопительному котлу или локально в конкретной цепи системы.
Подключение коллектора к котлу
Распределительный узел, установленный в котельной, предназначен для многоконтурного теплоснабжения системы отопления.

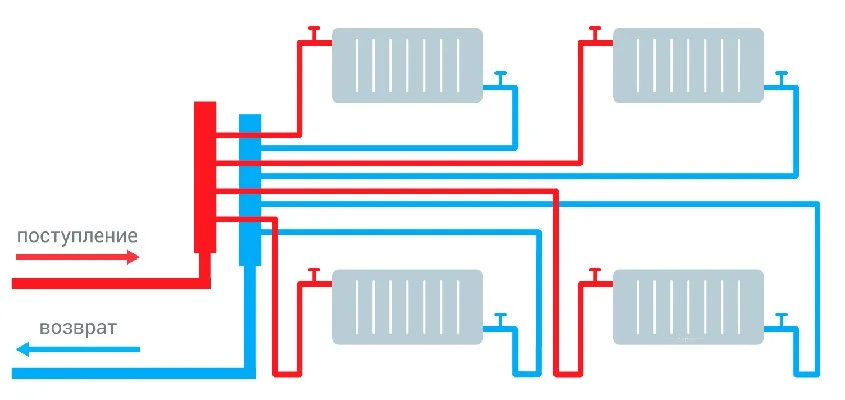

Простая схема подключения
В случае, когда во всех контурах отопления предполагается одинаковая температура теплоносителя (например, необходимо равномерно распределить тепло среди 4 радиаторов), к гребенке напрямую подключаются отопительные приборы.
В данной схеме необходимы запорно-регулирующие вентили и, как правило, устанавливается циркуляционный насос на обратке.

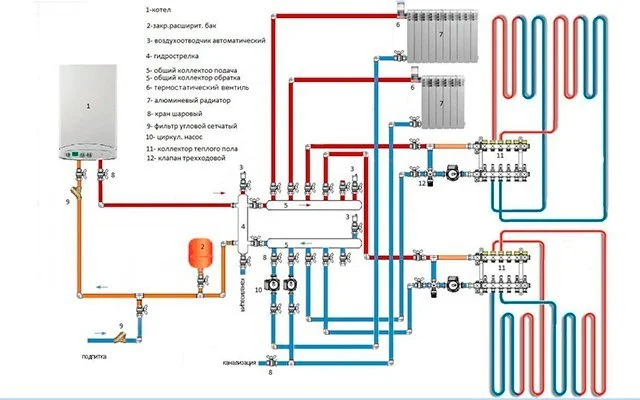

Схема подключения с гидрострелкой
На рисунке ниже представлена сложная схема магистралей, в которую входят запорно-регулирующая арматура и датчики давления, воздухоотводчики и циркуляционные насосы, и другое.
Важным элементом в данном случае выступает гидрострелка, которая выполняет функцию балансировки температуры и давления теплоносителя в системе отопления. Это особенно актуально в тех случаях, когда отопительные контуры имеют разные температурные режимы.
О принципах работы и схемах подключения гидрострелки читайте в статье: https://progreem.by/blog/stati/gidrostrelka-printsip-raboty-i-skhemy-podklyucheniya/
Такая схема позволяет подключить к основному отопительному контуру еще и контур ГВС, и ветку напольного отопления.

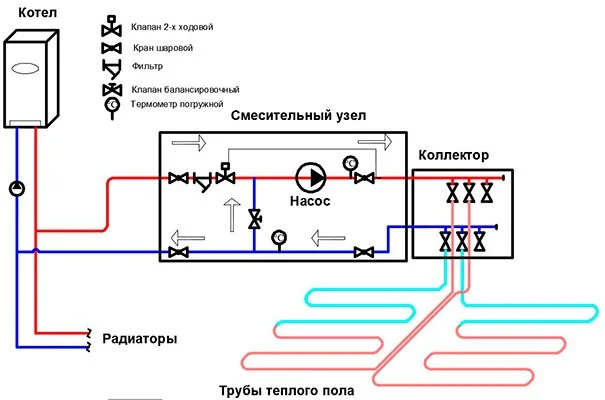

Подключение гребенки к теплому полу
Локальный коллекторный узел значительно меньше по габаритам и отличается от центрального распределительного блока принципом работы. Гребенка в данном случае осуществляет контроль объема и температуры теплоносителя в контуре.
При этом жидкость в трубах водяного теплого пола циркулирует по замкнутому кругу при помощи установленного циркуляционного насоса. При понижении температуры воды в контуре ниже заданного уровня происходит подмес горячей воды от котлового трубопровода к остывшему теплоносителю. Для этой цели вместе с коллектором устанавливают смесительный узел, который обеспечивает постоянное добавление горячей воды в отопительные звенья напольного отопления.
Схемы подключения отопительных приборов в двух- и трехэтажных домах
В сложных системах отопления больших по площади домах встречаются варианты установки коллекторных блоков как в котельной, так и в отдельных отопительных зонах.
В этом случае важно правильно рассчитать гидравлические показатели системы и подобрать необходимое оборудование с оптимальными техническими характеристиками.
Итог
Монтаж распределительного коллектора в отопительной системе увеличивает эффективность и теплоотдачу подключенных радиаторов, теплого пола и других ее элементов. Более того правильное применение гребенки помогает снизить затраты на отопление и грамотно расходовать топливо.
А какую систему отопления использовали вы в проектировании и строительстве вашего дома? Делитесь своим опытом в комментариях к этой статье!
