Выбираем расширительный бак для отопления частного дома

Расширительный бак — неотъемлемая часть любой системы отопления частного дома. Этот специальный резервуар собирает излишки теплоносителя, объем которого увеличивается при нагревании, а затем компенсирует недостаток жидкости при охлаждении системы.

Главная задача такого бачка — поддерживать оптимальное давление в закрытом отопительном контуре и, тем самым, предотвратить выход из строя всей системы в целом.

Виды расширительных бачков

В выборе необходимого агрегата следует учитывать тип отопительной системы. Она бывает открытой и закрытой.

Закрытый тип.

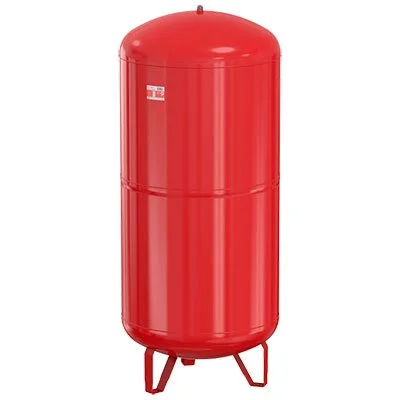

В закрытой системе отопления, для которой характерна принудительная циркуляция теплоносителя, устанавливается расширительный бак закрытого типа («мембранник»). Это полностью герметичный сосуд с мембраной для теплоносителя, который частично наполнен жидкостью и инертным газом.

Установка такого оборудования возможна в любом месте, но самым оптимальным считается рядом с циркуляционным насосом. Ввиду особенностей конструкции такой резервуар требует установку дополнительного оборудования: предохранительного клапана, автоматического воздухоотводчика и манометра.

В зависимости от расположения мембраны выделяют 2 вида расширителей:

• С тарельчатой мембраной (плоской диафрагмой).

  Плоская диафрагма напоминает полусферу и крепится в середине расширителя, тем самым разделяя инертный газ и поступающий теплоноситель. При нагревании воды поступает в бачок и создает нагрузку на мембрану, которая в свою очередь принимает выпуклую форму. При остывании объем жидкости уменьшается и она выходит обратно в контур.

  Ввиду особенностей конструкции замена мембранной оболочки в таких устройствах не представляется возможным. Данный тип мембранного бачка является устаревшим.

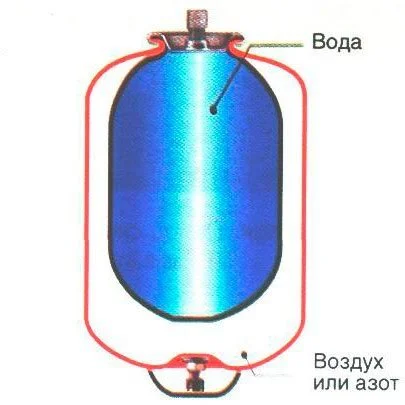

• С баллонной мембранной типа «груша».

  Такой расширитель со сменной грушевидной мембраной наиболее востребован и эффективен. Мембранная оболочка в виде шара, расположенная внутри бачка, исключает соприкосновение нагретой жидкости со стенками резервуара. При необходимости можно заменить мембрану, что экономит средства на эксплуатации устройства.

Преимущества:

• Отсутствие испарений теплоносителя, что исключает контроль за уровнем жидкости в бачке.
• Защита внутреннего резервуара от коррозии. В мембранных расширительных баках жидкость не контактирует с металлическими стенками резервуара, благодаря полимерному слою (мембране).

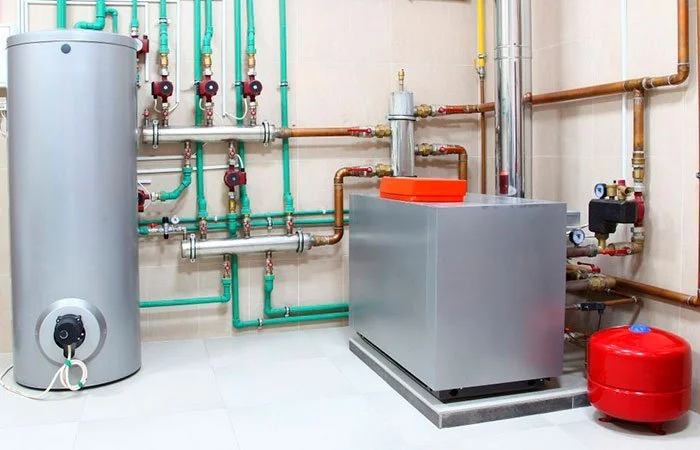

• Нет необходимости в утеплении. Расширительный бак монтируется непосредственно вблизи отопительного котла, в котельной или другом помещении здания.
• Минимальные теплопотери и поддержание стабильного давления в системе.
• Низкие эксплуатационные расходы.

Недостатки:

• Контроль давления внутри резервуара, для чего необходимо установить дополнительные приборы.
• Риск повреждения или выхода из строя при скачках давления.

Открытый тип.

Данный вид бачка устанавливается в систему отопления с естественной циркуляцией теплоносителя. Замкнутый контур не изолирован полностью от атмосферы, что исключает избыточное давление.

Расширительный бак открытого типа монтируется в самой верхней точке трубопровода, чтобы избежать выливания жидкости.

Как правило, такое устройство устанавливают на чердаке дома. Чтобы предотвратить остывание теплоносителя или его замерзание, расширительный бак предварительно утепляют.

Преимущества:

• Простая конструкция;
• Доступная стоимость;
• Полная автономность системы отопления;
• Легкость монтажа и эксплуатации.

Недостатки:

• Подверженность коррозии и возникновению ржавчины. При открытой системе происходит непосредственный контакт с атмосферой, что неблагоприятно сказывается на стальных элементах резервуара.
• Необходимость постоянного контроля за уровнем воды в баке. В открытой емкости происходит большое испарение теплоносителя и его необходимо каждый раз пополнять.
• Используя такой тип бака невозможно использовать антифриз, т.к. он быстро испаряется, а его пополнение будет слишком затратным.
• Большие теплопотери. Без использования теплоизоляционных материалов такой расширительный бак может только навредить отопительной системе.

Данный тип устройства, как и сама система отопления открытого типа считаются устаревшими и малоэффективными. Воздух, содержащийся в отопительном контуре, способствует возникновению воздушных пробок, образованию коррозии и ржавчины, что уменьшает срок службы всего оборудования.

О всех преимуществах и недостатках двух видом отопительных систем читайте в этом материале: «Открытая и закрытая система отопления: плюсы и минусы».

Какой нужен объем расширительного бака?

При выборе расширительного бака для отопления частного дома также следует определиться с необходимым объемом емкости.

Расчет вместительности резервуара производится исходя из объема теплоносителя в контуре отопления, процента содержания антифриза, коэффициента расширения жидкости и максимального рабочего давления расширительного бачка.

V = (VL x E) / D

VL – общий объем теплоносителя в системе отопления.
Общий объем жидкости в контуре отопления без дополнительного теплоаккумулятора можно рассчитать по общей формуле: 1кВт = 15 л.

E – коэффициент расширения теплоносителя.
При нагревании до максимальной отметки в 95 градусов коэффициент расширения воды составляет 4%, с добавлением 10% антифриза – 4,4%.

D – коэффициент эффективности мембранного бака, который рассчитывается по формуле:

D = (PV - PS) / (PV + 1)

PV – максимальное давление системы отопления (как правило, это 2,5-3 бар).

PS – давление закачки воздуха баком (должно соответствовать статичному давлению системы от 0,5 до 1,5 бар в зависимости от высоты системы, где 0,5 бар=5 метров напора).

Существует также и общий принцип подбора, при котором объем расширительного емкости подбирают из расчета 8-10% от общего объема теплоносителя системы.

Какое давление должно быть?

Для эффективности работы системы и расширительного бачка давление резервуара не должно опускаться ниже своих предельных значений. Как правило, все необходимые показатели указаны в руководстве пользователя, который идет с покупаемой емкостью. Средним показателем рабочего давления для расширительных бачков считается 1,2 бар.

Вывод

Чтобы выбрать подходящий расширительный бак для отопления частного дома, необходимо знать и учитывать множество факторов. Сомневаетесь в выборе? Обращайтесь в компанию «Прогреем», где квалифицированные специалисты помогут подобрать оптимальный бачок и рассчитать его необходимый объем.
