Как выбрать циркуляционный насос для отопления частного дома. Расчет характеристик

Среди владельцев загородных домов все большую популярность приобретает закрытая система отопления. Однако без важных элементов отопительного контура и грамотной обвязки оборудования здесь не обойтись.

В этой статье расскажем о таком незаменимом элементе, как циркуляционный насос. Как правильно подобрать устройство циркуляции? Как рассчитать необходимые характеристики оборудования? Где лучше установить прибор? Ответы в этой статье.

Когда необходим циркуляционный насос?

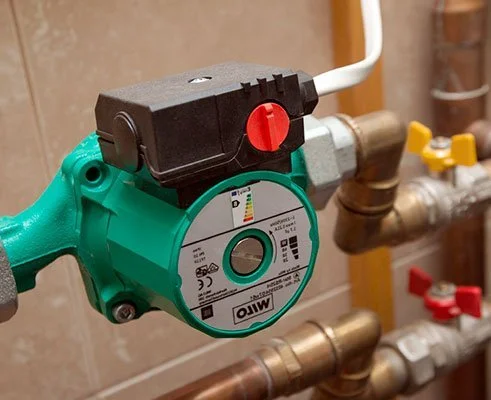

В автономной системе отопления за постоянное движение теплоносителя с определенной скоростью отвечает циркуляционный насос. Однако это не единственная причина, по которой приобретается это устройство. Среди основных причин можно выделить следующие:

• два и более отопительных контура;
• длина трубопровода составляет больше 50 метров;
• необходим обогрев 2-х и больше этажей;
• разница температур в батареях отопления;
• установленный водяной теплый пол;
• разница температур между подающей трубой и обраткой в 20-25° (если не установлен теплый пол);
• для подпитки теплоносителя в систему.

Электронасос за короткое время задает необходимую скорость жидкости в контуре и при правильной установке позволяет равномерно распространять тепло в отопительных приборах.

Расчет характеристик циркуляционного насоса

Прежде чем выбирать насосное оборудование необходимо правильно рассчитать рабочую точку электронасоса (производительность (Q) и напор (H)).

Расчет производительности

Производительность — это объем теплоносителя, который агрегат сможет перекачать за определенный отрезок времени (м³/час).

Расчет производительности выполняется по формуле:

Q = W /С*(t2- t1), где

• W – суммарная тепловая мощность, необходимая для отопления жилья. Если нужен один насос, то W равен мощности теплогенератора.
• С – коэффициент теплопроводности теплоносителя (для воды составляет 1,163 Вт на литр, при наличии антифриза в контуре эта величина рассчитывается, исходя из доли незамерзающей жидкости к общему объему теплоносителя).
• (t2- t1) – разница температуры в подающем трубопроводе отопления (~70-80°) и обратки (~50-60°). Как правило, она не превышает 20 градусов.

Если известна мощность котла, то производительность (Q) высчитывается по упрощенной формуле:

Q = W/(t2- t1).

Если в доме установлен, к примеру, газовый котел мощностью 12 кВт, то производительность электронасоса рассчитывается, как:

12000/20=600 кг/час или 600 л/час, что составляет 0,6 м³/час.

Расчет напора

Напор циркуляционного насоса – это гидравлическое сопротивление, которое оборудование способно преодолеть. Измеряется в метрах водяного столба (м).

Чтобы правильно рассчитать этот показатель, необходимо знать возможные потери давления в отопительном контуре.

Простая формула расчета выглядит следующим образом:

H=R*L*Z, где

• R – уровень потери давления в трубопроводе (Па/м).
  Данный показатель рассчитывается, исходя из типа трубопровода, скорости движения воды и ее температуры, а также зависит от условного прохода трубы. Чем шире трубопровода, тем меньшее идет сопротивление (например, для полипропиленовой трубы со стандартным ДУ потеря давления составить 120 Па/м).
• L – длина трубопровода.
• Z – коэффициент поправки (1,3 – для труб с запорной арматурой, 2,2 – в трубопроводе используется сужение участков, 2,6 – для труб со смешанным типом регулировки).

И получается, что для трубопровода из полипропилена общей продолжительностью подающей трубы и обратки в 100 м с установленной запорно-регулирующей арматурой гидравлическое сопротивление рассчитывается, как 100*120*1,3=15600 Па, что составляет 1,59 м (1м = 9807 Па).

Данные расчеты носят условный характер и не учитывают этажность и особенности конструкции здания. Чтобы правильно рассчитать необходимые характеристики насоса, вы можете обратиться к нашим квалифицированным специалистам.

Критерии выбора

При покупке также следует учитывать следующие параметры прибора:

• Пропускная способность (диаметр прохода). Как правило, в частном домостроении используются трубы ДУ 25 или 32 мм. Трубопроводы с диаметром 40 мм и больше встречаются редко.
• Рабочая температура. Указывается в паспорте насоса и должна соответствовать температуре жидкости в системе отопления (максимальное значение до +110-120°С). Качественные приборы способны работать при 110-120 градусах.

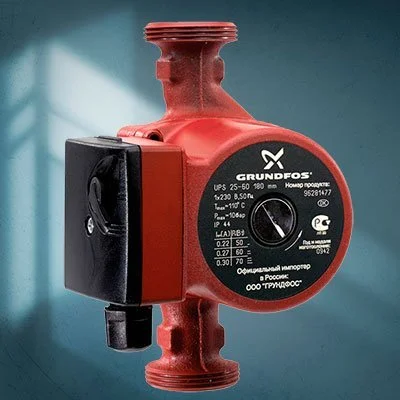

• Тип циркуляционного насоса. С «сухим» или «мокрым» ротором оборудование подбирается в зависимости от протяженности трубопровода. Для небольших по площади частных домов достаточно установить второй тип устройства.
• Тип соединения. В частных домах чаще всего устанавливаются приборы с резьбовым соединением, для промышленных систем подбираются электронасосы с фланцевым соединением.
• Монтажная длина. Подбирается в зависимости от места и особенностей установки прибора.
• Шум агрегата. В жилом доме для комфортного проживания важен минимальный уровень шумов. Допустимым считается показатель до 45 дБ.
• Материал корпуса. На степень износостойкости прибора влияет также и материал. Циркуляционные насосы, выполненные из нержавеющей стали (используются для ГВС так как выдерживают большие скачки температур), устойчивы к образованию коррозии и уступают по прочности только чугунным аналогам.

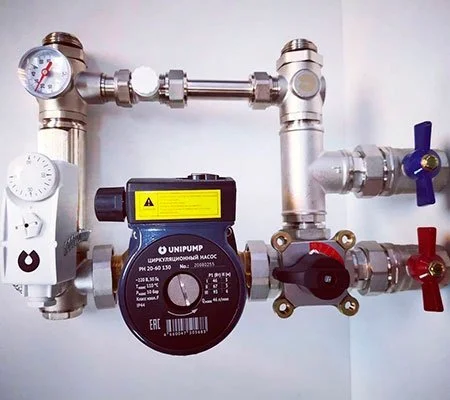

Рекомендации по установке

Прежде чем производить установку оборудования, следует учитывать рекомендации производителя. Также рекомендуем:

• установить источник бесперебойного питания на случай отсутствия электроэнергии. Подробнее о подборе ИБП читайте здесь;
• выбрать подходящий участок трубопровода для монтажа устройства для удобства эксплуатации и его замены при необходимости;
• установить байпас. При отсутствии электрической энергии или выходе из строя циркуляционного насоса, движение теплоносителя не прекратится;
• установить фильтр грубой очистки воды на входе в электронасос во избежание попадания шлама в трубопровод;
• устанавливать оборудование с учетом направления потока жидкости. Как правило, на корпусе прибора есть стрелка, которая указывает правильное размещение насоса;
• обработать места соединения герметиком для создания герметичности.

Выводы

Циркуляционный насос – важная составляющая системы отопления. Чтобы подобрать прибор с необходимыми характеристиками, стоит обратить внимание на гидравлические показатели отопительной системы в целом.
