Как подобрать смесительный узел для теплого пола: особенности и главные отличия от гребенки

Система водяного теплого пола набирает все большую популярность среди жильцов загородных домов. Как правило, их устанавливают в отдельных помещениях, в качестве дополнительного источника тепла. Это означает, что помимо гидропола в доме проведена и система радиаторного отопления.

Напольный обогрев относится к низкотемпературной системе отопления (температура воды в контуре не должна превышать отметки 40-50°), в то время как температурные показатели теплоносителя, поступающего в радиаторы, значительно выше. Для согласованной работы этих двух систем применяется смесительный узел.

Какие задачи может выполнять насосно-смесительный узел:

• Обеспечить оптимальную температуру теплоносителя.
• Обеспечить необходимый расход жидкости во вторичном контуре.
• Защитить оборудование от гидравлических ударов.
• Предотвращать образование воздушных пробок.
• Контролировать температуры на подающей и обратной трубе.
• Выполнить дренаж водяного теплого пола.

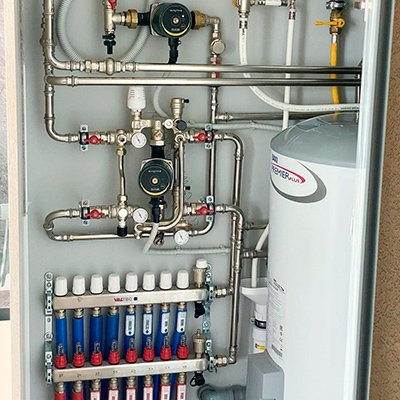

Сам по себе смесительный узел представляет собой конструкцию, состоящую из балансировочного клапана, байпаса, двухходового или трехходового клапана, воздухоотводчика, дренажного крана и термоголовки (или сервопривода).

Нагретый от теплогенератора теплоноситель поступает в узел подмеса, где происходит смешение двух потоков воды: горячей из подающей трубы и остывшей из «обратки». В итоге жидкость с нужной температурой подается во вторичный контур отопления, не влияя на основную цепь обогрева.

Многие сборные смесительные модули поставляются вместе с распределительным коллектором, с так называемой «гребенкой». Такой коллекторный узел используется, когда в системе отопления присутствуют несколько контуров или от 2-х и более петель напольного обогрева. В таких случаях гребенка отвечает за равномерное распределение теплоносителя в магистралях, за счет чего обеспечивается комфортная температура отопления.

Как правильно выбрать смесительный узел

В выборе необходимой конструкции необходимо учитывать ряд показателей.

• Пропускная способность модуля (Kvs).

  Главным критерием в выборе смесительного узла является его способность пропускать через себя необходимый объем теплоносителя за определенный промежуток времени при потере давления в 1 бар.

  Расчет данного показателя производится по формуле: G = Q /c⋅ ∆T,

  Где Q – тепловая мощность напольного обогрева, с – удельная теплоемкость жидкости (1,163 Вт – для воды), ∆T – разница температур теплоносителя в подающей и обратной магистрали (для напольного контура отопления составляет 5-10°).

  Теплоотдача теплого пола (Q) рассчитывается исходя из площади, занимаемой внутрипольными трубами, шага укладки и типа напольного покрытия.

  Чтобы правильно рассчитать Kvs оборудования, обращайтесь к специалистам компании «Прогреем». Поможем с расчетами и ответим на все интересующие вас вопросы.

• Тепловая мощность смесительного узла.



  Данная характеристика указывается в паспорте изделия и должна соответствовать теплоотдаче напольного отопления или превышать ее.

• Тип присоединения.

  Выбирая смесительный узел, стоит учитывать способ подсоединения устройства: последовательный или комбинированный.

  Последовательный принцип действия считается самым энергоэффективным, т.к. весь поток теплоносителя направляется во вторичный контур. Такой тип прибора устанавливается непосредственно на один контур теплого пола и работает на подмес теплоносителя, циркулирующего в одной цепи.

  Комбинированный коллекторный узел рассчитан для использования в комбинации с радиаторным отоплением. Распределительные гребенки присоединяются по обе стороны узла подмеса: с одной находятся магистрали входа и отвода радиаторного контура, с другой – трубопровод теплого пола.

  Если подключение смесительного узла и гребенки происходит в один ряд, обратите внимание на расстояние между патрубками соединениями у обоих изделий. Лучше, чтобы они совпадали, но это не всегда может быть так.

• Конфигурация.

  В состав любого смесительного узла входит двухходовой или трехходовой клапан, при помощи которого происходит смешение жидкостей подачи и обратки.

  Двухходовая модель обеспечивает постоянное разбавление горячего теплоносителя остывшей водой из обратки. Такое устройство отличается низкой пропускной способностью и плавным регулирование температуры в контуре, что защищает систему от перегрева.

  Однако такой тип узла подмеса рациональнее монтировать только в помещениях, площадь которых не превышает 200 кв.м.

  Трехходовой клапан в смесительном узле считается более универсальным. Смешение холодной и горячей воды происходит непосредственно в корпусе термостатического клапана. Управление осуществляется при помощи установленной термоголовки или сервопривода с погодозависимой автоматикой.

  Читайте также: «Термостатические клапаны в системе отопления: виды, особенности подключения и настройки».

Также обращайте внимание на наличие термоголовок и встроенных расходомеров. Приобретение коллекторного блока в сборе позволяет быстро осуществить монтаж водяного теплого пола без дополнительных затрат.

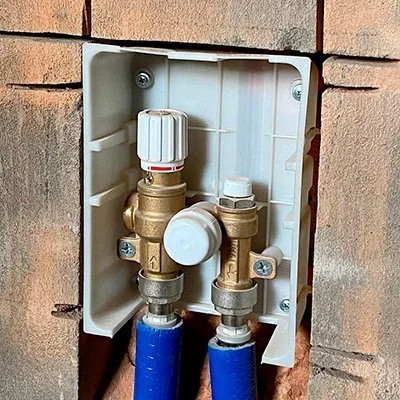

Стоит учитывать и площадь напольного обогрева, и длину прокладываемого трубопровода. В большинстве случаев, насосно-смесительные узлы применяются при монтаже водяного теплого пола от 100 м2 и более, а также при наличии нескольких контуров отопления. В некоторых случаях, когда укладка водяного теплого пола необходима в небольшом по площади помещении, достаточно установить терморегулирующий монтажный комплект (например, Valtec IC-BOX 1).

Наличие или отсутствие циркуляционного насоса в конструкции подмеса зависит от площади напольного отопления и технической возможности теплогенератора и отопительной системы в целом. Для обогрева небольшого помещения с одной петлей гидропола монтируют смесительный модуль без насоса, если оборудование уже оснащено насосной группой.

Бывают смесительные узлы в виде насосной группы и могут быть укомплектованы термостатическим клапаном или клапаном с приводом. В вариации с приводом возможно управление через автоматику котла.

Итог

В выборе модуля подмеса стоит учитывать важные показатели системы отопления, такие как объем теплоносителя, гидравлические параметры. Ведь от правильного подбора оборудования зависит эффективность напольного обогрева.

За квалифицированной помощью специалистов обращайтесь в компанию «Прогреем». Поможем в выборе необходимого для вашего жилья оборудования.
