Как подобрать гидрострелку для отопления по мощности: критерии выбора

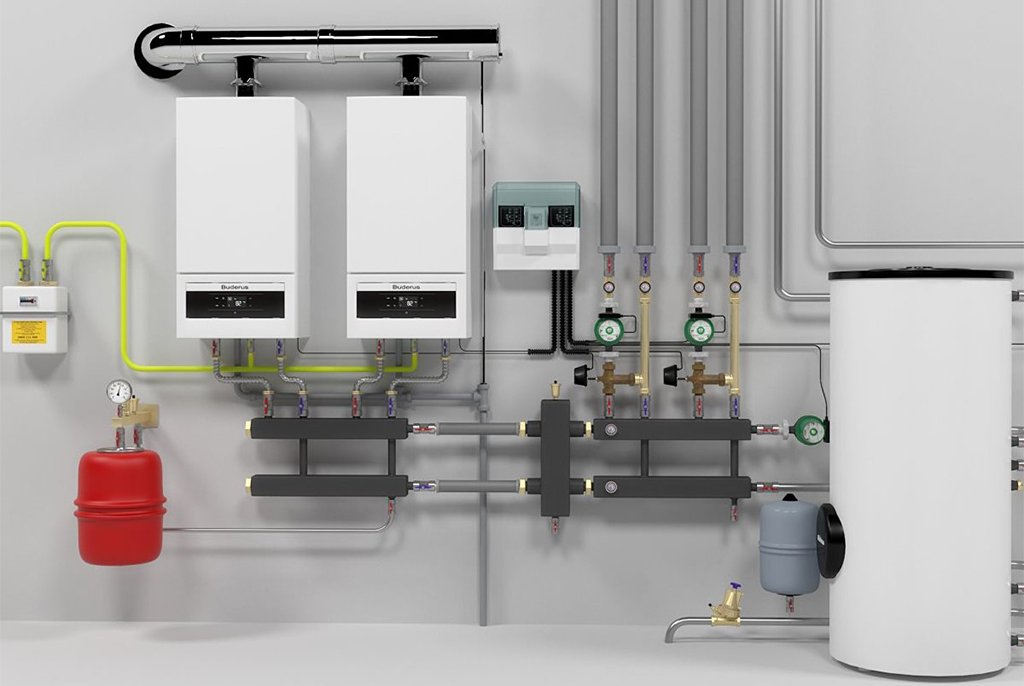

Эффективность работы системы отопления, которая включает как минимум 2 отопительные ветви разной длины, во многом зависит от грамотно выполненной гидравлической балансировки и увязки всех контуров между собой. Одним из ключевых элементов, способных выровнять давление в сети и обеспечить равномерное распределение теплоносителя между всеми приборами, является гидравлический разделитель или гидрострелка.
В этой статье мы рассмотрим особенности использования гидроразделителя, а также расскажем, что нужно учитывать при его выборе.
Особенности использования гидрострелки

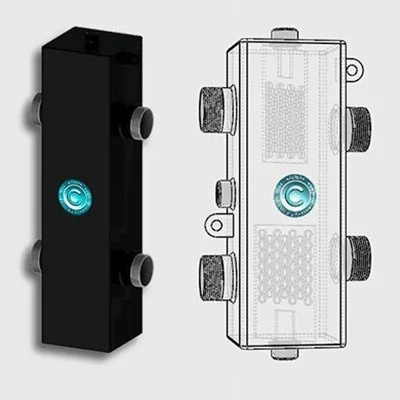

В одной из предыдущих статей мы писали о назначении и конструкции гидравлического разделителя. Напомним, что он представляет собой пустотелый сосуд в круглом или прямоугольном профиле, на котором размещены патрубки для присоединения труб или устройств быстрого монтажа.
Стоит отметить, что гидрострелка нужна только в определенных случаях, а именно:
- Для создания котлового контура у твердотопливного котла, если не предусмотрена установка буферной емкости и существует риск его закипания.
- При наличии двух и более контуров отопления с разными температурными режимами (например, в доме помимо радиаторов смонтирован водяной теплый пол).
- При каскадной обвязке нескольких котлов отопления.
В этих случаях устройство будет выполнять свою функцию балансировки системы отопления, создав необходимые условия для независимой работы всех ветвей, при которой они не будут влиять друг на друга.
Подбор гидравлического разделителя по мощности
Важным параметром, на который необходимо обращать внимание при выборе устройства быстрого монтажа, является его номинальная мощность. Это означает, что анулоид можно подключать к отопительному агрегату, чья тепловая мощность не будет превышать максимально допустимые значения, указанные в паспорте гидрострелки.
Соответственно, если разделитель рассчитан на 50 кВт мощности, то его можно использовать для обвязки котла на 24 – 32 или нескольких отопительных агрегатов суммарной мощностью до 50 кВт.
Дополнительные критерии выбора гидрострелки
Многие сантехники и монтажники также рекомендуют учитывать габариты гидравлического разделителя, которые могут влиять на эффективность работы устройства. Существует несколько формул расчета, при котором высчитывается оптимальный диаметр, высота гидрострелки и расстояние между его отводами.
Одна из формул берет в основу присоединительные размеры отопительного котла. Например, если у газового котла патрубок подключения подающего и обратного трубопровода составляет ¾ дюйма, что соответствует 20мм, то оптимальный диаметр гидроразделителя должен быть в три больше этого значения (60 мм), а его высота – 280 мм (после произведения необходимых расчетов). Соответственно расстояние между патрубками должно быть равно 120 мм.
Однако, такие расчеты могут быть применимы только в тех случаях, когда потребитель будет изготавливать гидрострелку своими руками из расходных материалов.
Также во многих случаях необходимо учитывать пропускную способность разделителя, которая определяет его максимальную нагрузку. Она рассчитывается индивидуально, исходя из гидравлических параметров системы.
Выбирая гидравлический разделитель заводской сборки, конструкция и размеры присоединения продуманы инженерами и техническими специалистами производственных компаний. Поэтому основными критериями, на которые важно обращать внимание, является предельная присоединительная тепловая мощность устройства и максимальная расход.
Присоединительные размеры
Одной из дополнительных характеристик, которые учитываются при выборе, являются диаметры патрубков котлового контура и отводов для подключения подающего и обратного трубопровода. Во многих устройствах они имеют стандартные размеры и могут изменяться только при увеличении значений тепловой мощности.
Комплектация
Также рекомендуем принимать во внимание комплектацию системы быстрого монтажа. Например, гидрострелки торговой марки «Север» и VALTEC могут поставляться со встроенным сепаратором шлама и дренажным краном, иметь необходимые патрубки для присоединения манометра или автоматического воздухоотводчика. Все это упрощает установку и обслуживание прибора и увеличивает эффективность и безопасность его использования.
Материал изготовления и качество сборки

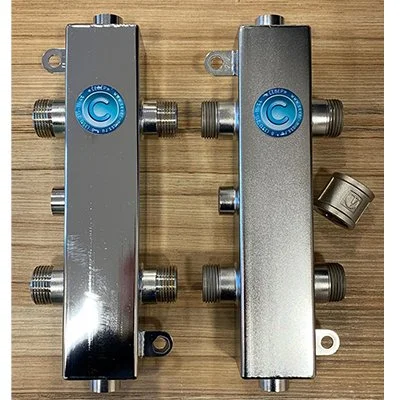

При выборе учитывайте, из каких материалов изготовлен гидравлический разделитель, а также обращайте внимание на качество сварных швов прибора. От этого будет зависеть его надежность и долговечность. Оптимальными для систем отопления считаются гидрострелки из черной или нержавеющей стали.
Заключение
Грамотно подобранный гидроразделитель позволяет достигнуть оптимального баланса давления и температуры в системе отопления, которое не только обеспечивает снижение теплопотерь, но и создает условия для поддержания работоспособности оборудования на стабильно высоком уровне.
