Группа безопасности для котлов и бойлеров: назначение, принцип работы

Любая система отопления закрытого типа или горячего водоснабжения подвержена значительным гидравлическим ударам, в особенности повышенному давлению в контурах. Это связано с тем, что вода при нагревании расширяется до тех пор, пока не закипит. Нагретая жидкость и выделяемый пар создают большое давление на внутренние стенки трубопровода, что чревато разрывами и неприятными поломками.

Чтобы обеспечить безопасную работу отопительного оборудования, газового и, в особенности, твердотопливного котла, а также подключенных к ним бойлеров косвенного нагрева, устанавливают специальные приборы, так называемую «группу безопасности». Из чего она состоит, для чего нужна и какие есть особенности эксплуатации данного устройства — расскажем в этой статье.

Основные элементы группы безопасности

Отопление

Для безопасной работы теплогенератора и отопительной системы в целом необходимо придерживаться оптимальных показателей давления во всех контурах отопления. Чтобы обеспечить необходимое давление и контролировать его изменение, устанавливают комплекс приборов, основными элементами которого являются:

• Манометр.

  С помощью данного прибора определяется давление в системе и осуществляется визуальный контроль за его изменением. Также устройство используется при заполнении жидкости в отопительный контур для обеспечения необходимого объема теплоносителя, при котором давление будет находиться в пределах допустимых показателей.

• Предохранительный клапан.

  Устройство еще называют взрывным («взрывник»). Клапан используется в аварийных непредвиденных обстоятельствах. При закипании котла или в случае, когда автоматика теплогенератора не сработала, конструкция осуществляет сброс теплоносителя и тем самым снижает давление.

  Важно! Предохранительный клапан монтируется выше котла и должен соответствовать рабочему давлению системы. Как правильно настроить защитное устройство, читайте в статье: «Предохранительные клапаны: виды, настройка регулируемого сбросного клапана».

  Если устройство долгое время не использовалось, есть вероятность его засорения. Рекомендуем периодически проверять работоспособность клапана: открыть при помощи специальной ручки.

• Воздухоотводчик.

  Важный элемент группы безопасности, который отвечает за отведение лишнего воздуха и газов и тем самым также снижает уровень давления в отопительном контуре.

Как правило, указанные элементы имеют общий стальной или латунный корпус, который монтируется на подающем трубопроводе чуть выше уровня нагревающего агрегата.

Большинство газовых котлов идут со встроенной автоматикой, которая контролирует температуру теплоносителя и уровень давления в системе, что позволяет сократить расходы на покупку группы безопасности. Поэтому стоит учитывать комплектацию теплогенератора, которая указывается в паспорте прибора.

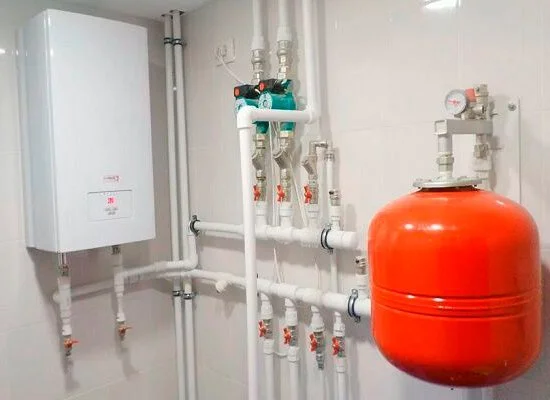

Расширительные баки считаются также важным элементом отопительной системы и их часто относят к устройствам безопасности, т.к. главной задачей данного прибора является поддержание оптимального давления в отопительных контурах. Его конструкция позволяет собирать излишки теплоносителя при его нагревании и выпускать жидкость обратно в теплопровод, если объема воды недостаточно для безопасной работы системы.

Обратите внимание! Если к котлу подключен расширительный бак, то необходимость в установке блока безопасности попросту отпадает, т.к. «мембранник» в данном случае выполняет функцию сбора излишков и компенсации недостачи теплоносителя в отопительной системе. При этом устройство также может быть снабжено прибором для удаления воздуха.

На ряду с описанными выше устройствами в сложных системах отопления используется также теплоаккумулятор (буферная емкость). Он используются по большей части при отоплении твердотопливным котлом. Задача состоит в аккумулировании тепла, снижая риск перегрева теплогенератора и увеличивая эффективность его работы. Однако у тепловых аккумуляторов есть и множество других полезных функций.

О правилах обвязки котла на твердом топливе с другими элементами системы читайте в статье: Отопление частного дома твердотопливным котлом: особенности и схемы подключения.

Принцип работы группы безопасности котла

Данный блок, как было описано ранее, состоит из нескольких устройств и работает по простой схеме:

• Встроенный манометр осуществляет контроль над рабочим давлением во время работы котла.
• При скачке давления срабатывает защитный клапан, который обеспечивает сбор лишнего теплоносителя из отопительного контура.
• При этом автоматический воздухоотводчик срабатывает при завоздушивании системы и выпускает избытки воздуха.

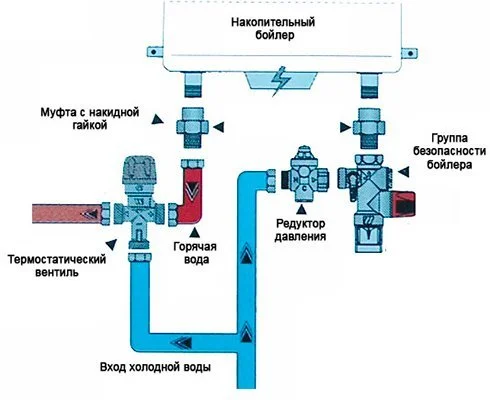

Особенности группы безопасности для ГВС

Бойлер косвенного нагрева работает в связке с теплогенератором, однако для его безопасного использования необходимо также установить дополнительные устройства, обеспечивающие контроль давления внутри устройства и на подаче холодной воды.

Ввиду особенностей конструкции косвенный водонагреватель, как правило, уже имеет предохранительный клапан. А к необходимым устройствам безопасности относят:

• Обратный клапан.

  Данный тип запорно-регулирующей арматуры предназначен для предотвращения движения нагретой воды в обратном направлении и ее смешивании с холодной из водопровода, а также позволяет исключить произвольный слив воды.

• Регулятор давления воды.

  Вместе с предохранительным клапаном данное устройство защищает оборудование от гидравлических ударов и уменьшает входное давление воды, выравнивая его до необходимого уровня.

• Отсекающий клапан.

  В основном, устанавливают шаровой кран на случай непредвиденных ситуаций, когда нужно перекрыть подачу воды. Например, при протечке или затоплении, выход из строя одного из элементов для его дальнейшего ремонта, разгерметизация важных узлов трубопровода.

Вывод

Блок безопасности – важная составляющая любой закрытой отопительной системы. Небольшое устройство способно предотвратить значительные поломки агрегатов и порчу имущества, а также обезопасить ваш дом от несчастных случаев.
