Гидрострелка: назначение, принцип работы и схемы подключения
Узнайте все о гидравлическом разделителе, его назначении и правильном применении.
Часто у нас спрашивают: «Зачем нужна гидрострелка?», или «Поможет ли мне гидравлический разделитель от закипания котла?»
На примере продукции торговой марки «Север» попробуем разобраться во всех тонкостях такого оборудования и его назначении, а также расскажем, как использовать его в сочетании с коллектором при обвязке теплогенератора.
Устройство гидравлического разделителя
Гидрострелка (или по-другому гидравлический разделитель, анулоид, термостатический разделитель) представляет собой полый сосуд круглого или прямоугольного сечения с приваренными по бокам патрубками входа и выхода воды с резьбовым или фланцевым соединением.
Если смотреть на устройство в разрезе, то внутри прибора ничего нет. Однако, в зависимости от производителя такой разделитель может комплектоваться дополнительно фильтрами воды, воздухоотводчиком, температурным датчиком, разделительными пластинами и грязевиками.

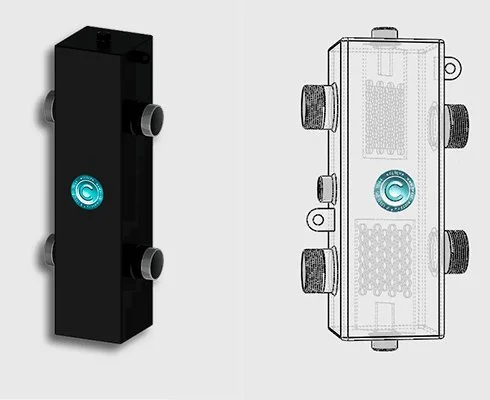

![Устройство гидрострелки устройство гидрострелки](/upload/resize_cache/webp/medialibrary/84c/124yqusap3kt8nfysymnaknnxlhlff3g/scheme_gidrostrelka.webp)
Как правило, гидрострелки изготавливаются из черной или нержавеющей стали. Однако стоит понимать, изделия из нержавеющей стали при работе в закрытой системе отопления технически не играют никакой роли, и имеют только визуально более привлекательный вид. Со всеми задачами справляется и обычный анулоид из чёрной стали, который прослужит не меньше аналога из нержавейки, а сэкономленные средства можно потратить на другое оснащение котельной. Габариты устройства и количество патрубков зависят от мощности отопительного котла, количества контуров и их объема.
Обратите внимание! В паспорте гидрострелки всегда указывается предельно допустимая мощность отопительного оборудования, которую способен выдержать разделитель. Устройства, которые предназначены для совместной работы с мощностными теплогенераторами, от 100 кВт и выше, имеют надежное фланцевое соединение.
Рекомендуется устанавливать гидравлический разделитель перпендикулярно полу для эффективного отвода накапливаемого воздуха и оседания шлама.
Как работает гидрострелка
Основная задача гидравлической стрелки заключается в балансировке гидравлического давления и температуры в системе и создании упорядоченного движения жидкости в отдельных контурах при минимальных теплопотерях.
Для достижения этой цели прибор работает по следующему принципу:
- При включении системы отопления жидкость в контуре постепенно нагревается, при этом движение теплоносителя происходит по первичному контуру отопления до тех пор, пока температура воды не выравнивается подмесом из подающей и обратной линии.
- При достижении заданных параметров системы (оптимального напора, расхода теплоносителя в контурах и эффективной теплоотдачи) происходит распределение нагретой жидкости по вторичным отопительным контурам. Горячая и остывшая вода смешиваются, а гидрострелка выполняет функцию сепаратора: скапливает оседающий шлам и выводит образовывающий воздух.
- Если второстепенный отопительный контур (например, водяной теплый пол) достигает максимальной точки нагрева теплоносителя, отбор воды прекращается.
Важным элементом в схеме подключения разделителя потока воды является циркуляционный насос и насосы (насосные группы), которые задают дальнейшее движение жидкости в замкнутых контурах отопления.
Как правильно подобрать и рассчитать необходимые параметры циркуляционного насоса, читайте в этой статье.
![Балансировка системы отопления балансировка системы отопления](/upload/resize_cache/webp/medialibrary/489/2oqt32ghftreza3ukb0lholxz4xqn5wb/balansirovka_sistemi_otopleniya_02.webp)
В каких случаях нужна гидрострелка в системе отопления частного дома
- Наличие 2-х и более отопительных контуров или системы ГВС (контуры радиаторного отопления, водяного теплого пола, бойлера косвенного нагрева и т.д.).
- Для больших по площади (от 150 кв.м. и более) и многоэтажных загородных домов и коттеджей со сложной системой отопления.
- Для установки с твердотопливными котлами, работающими на дровах или угле.
- При каскадной системе отопления (подключены 2 и более отопительных котла).
Использование разделителя имеет ряд преимуществ:
- оптимальный баланс давления и температуры,
- минимальные тепловые потери и высокая производительность системы,
- защита оборудования от перегрева и экономия топлива,
- сохранение стабильного объема жидкости и компенсация недостающего количества теплоносителя во второстепенных контурах,
- дополнительный шламосборник и воздухоотводчик.
Популярные схемы подключения гидравлического разделителя
2-х контурная – на примере Север 60К2
При наличии в частном доме не более двух независимых контуров (например, радиаторное отопление и система ГВС) применяется простая схема установки прибора.

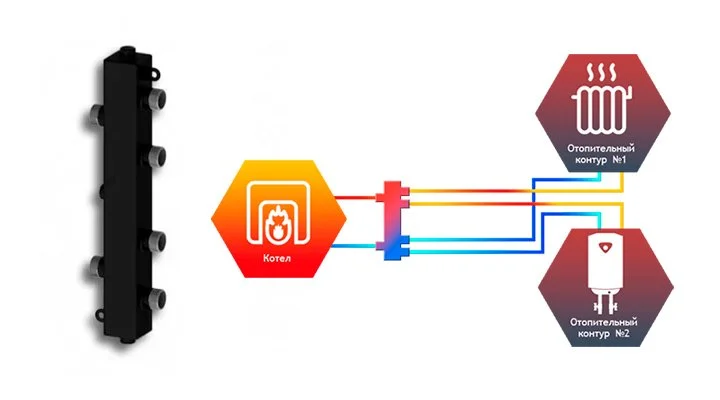

![Гидрострелка, схема 1 Гидрострелка, схема 1](/upload/resize_cache/webp/medialibrary/86e/3vm1yhlmlye0jacwvqupb3ktmz91grs2/scheme_1_gs.webp)
Гидравлический разделитель Север 60К2 имеет 2 контура разделения потока жидкости. Номинальная мощность котла не должна превышать 50 кВт.
3-х контурная схема
При наличии водяного теплого пола и ГВС; 2-х радиаторных контуров и системы горячего водоснабжения.
На примере Север Компакт

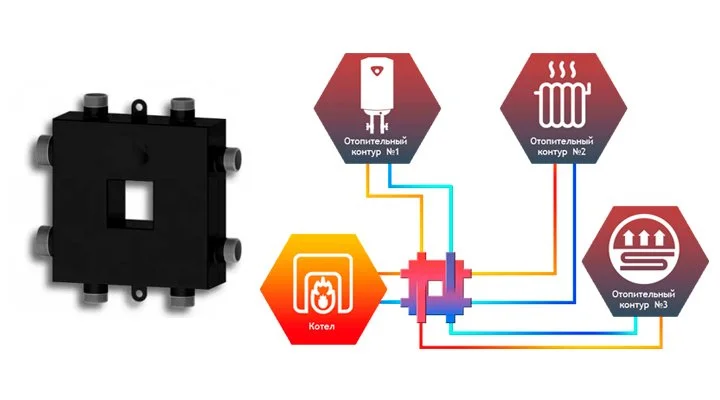

![Гидрострелка, схема 2 гидрострелка, схема 2](/upload/resize_cache/webp/medialibrary/180/e2g2qytzwl3flq5a0lh0zn7kl6ilewle/scheme_2_gs.webp)
Гидравлический разделитель совмещенный с коллектором Север Компакт. Прибор с допустимой мощностью 50 кВт и 3 отопительными контурами.
На примере Север М2+1

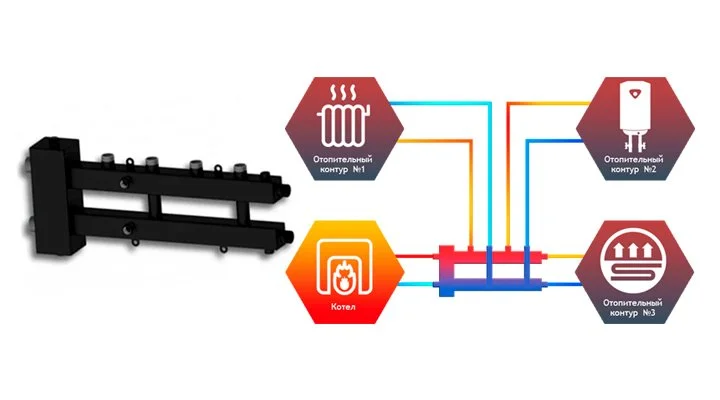

![Гидро стрелка, схема 3 гидро стрелка, схема 3](/upload/resize_cache/webp/medialibrary/f25/hiolefv12vvs71vf2zmye33eh4kz8658/scheme_3_gs.webp)
Гидравлический разделитель совмещенный с коллектором Север М2+1. Устройство распределения потоков теплоносителя имеет 3 контура и предназначен для подключения к теплогенератору с номинальной мощностью 70 кВт.
На примере Север Т3

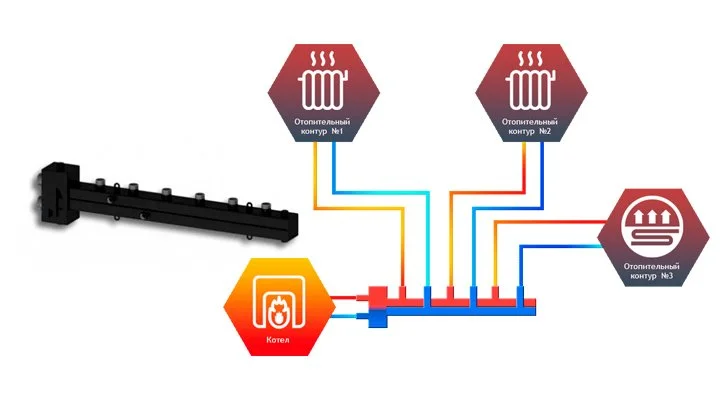

![Гидро стрелка, схема 4 гидро стрелка, схема 4](/upload/resize_cache/webp/medialibrary/d1d/1embp3i0b8j2z7ldkj0vhziif140dbrh/scheme_4_gs.webp)
Гидравлический разделитель совмещенный с коллектором Север Т3. Оборудование с предельно допустимой мощностью 50 кВт и возможностью подключения 3-х отопительных контуров.
4-х контурная схема
Используются в домах с 2-мя контурами радиаторного отопления, системой водяного теплого пола и ГВС.
На примере Север Т4

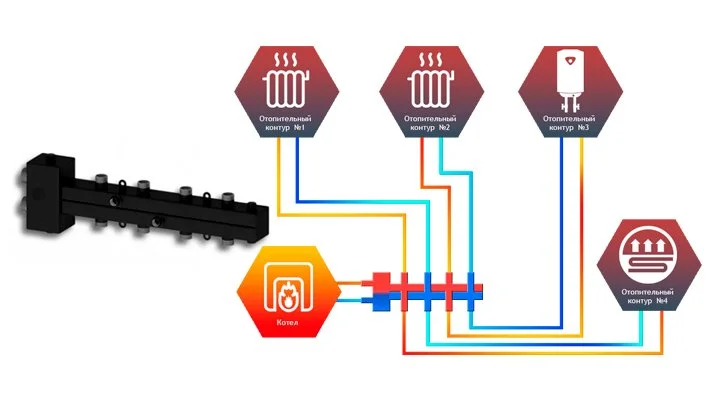

![Гидро стрелка, схема 5 гидро стрелка, схема 5](/upload/resize_cache/webp/medialibrary/a98/9jmvmwkvsv1r3llm31wnj3ftr759640u/scheme_5_gs.webp)
Гидрострелка совмещенная с коллектором Север Т4. Прибор с допустимой мощностью 50 кВт с возможностью подключения 4-х контуров отопления.
На примере Север 60 + Север К4

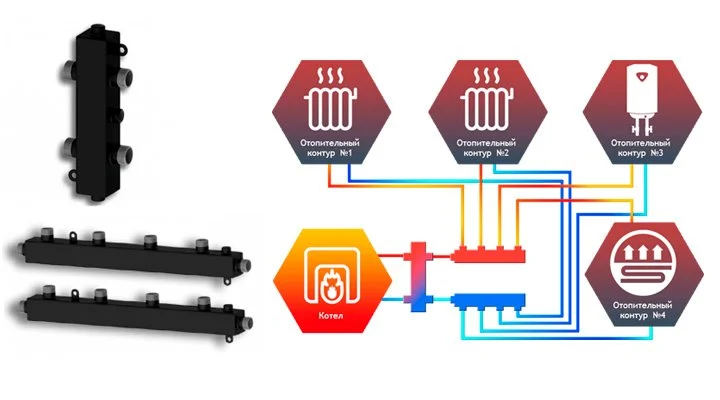

![Гидро стрелка, схема 6 гидро стрелка, схема 6](/upload/resize_cache/webp/medialibrary/d1a/mq9etimayiigmrzdyevexulgq5o2j4pi/scheme_6_gs.webp)
Гидрострелка Север 60 + комплект универсальных коллекторов Север К4. Такая связка позволит эффективно использовать отопительные приборы без потерь тепловой энергии.
5-ти контурная схема – на примере Север Компакт+
Используется редко. Возможно подключение дополнительного контура отопления для гаража, теплиц или хозпостроек, а также для большого по площади загородного дома.

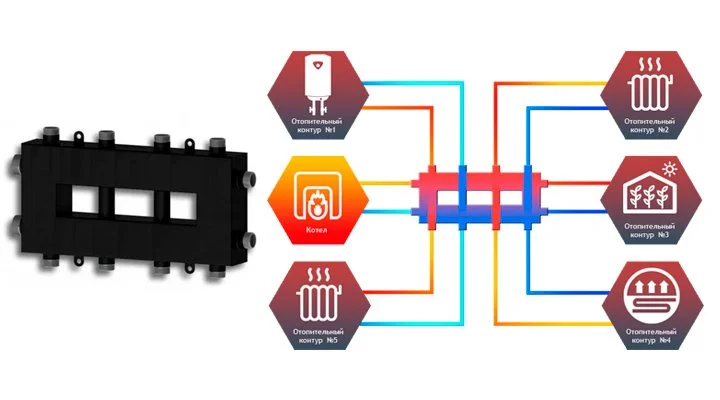

![Гидро стрелка, схема 7 гидро стрелка, схема 7](/upload/resize_cache/webp/medialibrary/30d/sde1rct89co1hu0zh4xn435340nd8jt0/scheme_7_gs.webp)
Гидравлическая стрелка совмещенная с коллектором Север Компакт+. Устройство номинальной мощностью 50 кВт имеет 5 контуров отопления.
Каскадная схема – пример с устройством Север-ВКМ3
Используется при обвязке нескольких котлов отопления.

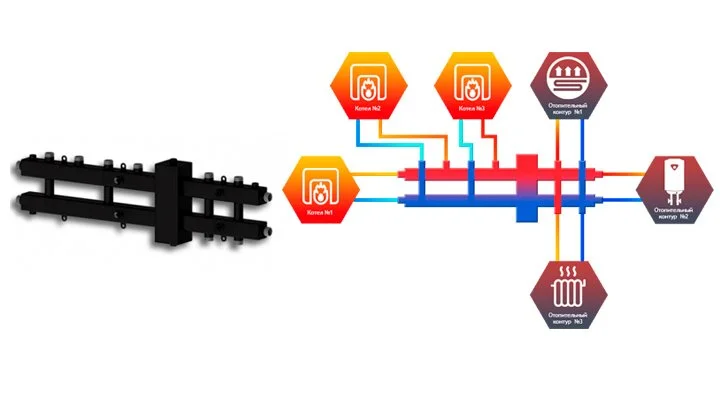

![Гидро стрелка, схема 8 гидро стрелка, схема 8](/upload/resize_cache/webp/medialibrary/45e/yjty0rz3wswmzil03w0nz51pcxt1yjdv/scheme_8_gs.webp)
Вариант оборудования:
Гидравлический разделитель универсальный Север-ВКМ3. Оборудование допустимой мощностью 70 кВт имеет 3 котловых контура и 3 отопительных контура.
Важно! Для обеспечения оптимального баланса гидравлического давления и расхода теплоносителя в системе на каждый контур устанавливается свой циркуляционный насос.
Вывод
Гидрострелка — необходимое оборудование в домах, где часто приходится перенастраивать системы отопления и регулировать поток теплоносителя в радиаторах и в контуре ГВС, однако установку гидроразделителя стоит производить сразу при монтировании теплового пункта. Правильно подобранный и установленный прибор защитит теплогенератор от тепловых ударов и продлит срок службы отопительных приборов.
В данной статье мы разобрались в случаях, когда использования гидравлического разделителя необходимо или крайне желательно. Если вы все ещё сомневаетесь в выборе анулоида для котельной, обращайтесь за помощью к нашим менеджерам. Мы с радостью поможем с выбором подходящего оборудования.
