Фитинги для труб: разновидности соединений, их назначение и применение

Монтаж любого трубопровода не обходится без использования фитингов, которые позволяют собрать магистраль любой сложности и конфигурации. Элементы применяются для создания надежных и герметичных соединений, а также дают возможность технического обслуживания и ремонта всей системы или встраиваемого оборудования в случае необходимости.

Что такое фитинги и их назначение

Фитинги – детали трубопроводной сети, которые позволяют соединить отрезки трубы и другие элементы магистрали между собой, а также используются для подключения к трубопроводной сети различной техники и оборудования, таких как насосы, отопительные котлы, счетчики, сантехнические приборы и другие. Они также применяются для перехода с трубы одного диаметра на другой или с одного типа соединения на иной.

Конструкция соединения представляет собой корпус, который оснащен специальными муфтами для присоединения трубы, а также имеет 2 отвода и более в зависимости от количества подключаемых ветвей.

Фитинги используются во многих областях, включая водоснабжение, отопление, кондиционирование, нефтегазовую промышленность, химическую промышленность и другие. Они применяются как в быту, так и в промышленности, и на коммерческих объектах.

Разновидности фитингов

Соединительные элементы могут отличаться по материалу изготовления и в зависимости от этого иметь различные технические свойства.

Латунные фитинги

Распространенный тип соединений, которые широко используются при монтаже систем холодного и горячего водоснабжения, отопительных контуров и других трубопроводных магистралей, транспортируемых воду и технические жидкости. Элементы, выполненные из латуни, отличаются высокой устойчивостью к коррозии и воздействию агрессивной среды. Такие детали выдерживают высокое давление и значительные колебания температуры.

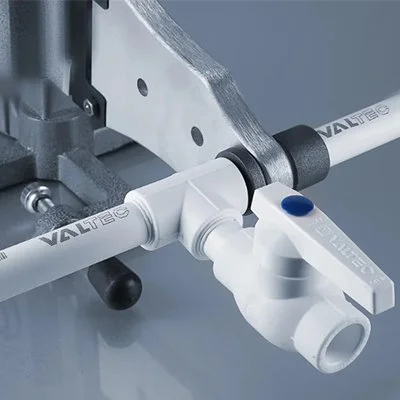

Полипропиленовые детали

Пластиковые фитинги приобретают для сборки трубопровода из полипропилена и применяются исключительно для пайки полимерной магистрали, чтобы обеспечить герметичность, надежность и безопасность эксплуатации системы. Гладкость внутренних стенок защищает трубы от образования наростов, что обеспечивает ее высокую пропускную способность на протяжении всего срока эксплуатации.

Элементы из нержавеющей стали

Элементы отличаются высокими прочностными характеристиками и долгим сроком службы. Технические параметры фитингов из нержавейки позволяют использовать их для монтажа высоконапорных систем, а также для сборки водопровода для питьевой воды. Детали из нержавеющей стали устойчивы к коррозии и применяются для прокладки трубопроводов, транспортирующих жидкости температурой до 130-150 градусов.

В зависимости от типа присоединения фитинги делятся на:

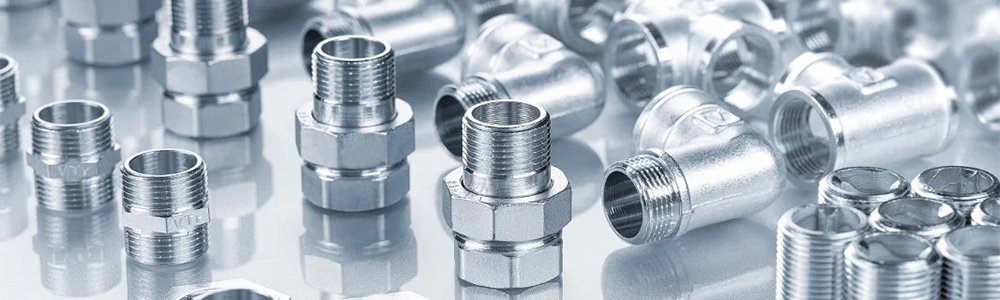

Резьбовые

Одни из наиболее распространенных типов соединений, которые позволяют собрать трубопровод самостоятельно без использования специальных монтажных инструментов. Фитинги могут быть выполнены с внутренней или наружной резьбой различного диаметра, производятся преимущественно из латуни или стали.

Главным достоинством таких элементов является их многократное использование. Это даёт возможность со временем выполнить замену или ремонт встроенного оборудования без демонтажа всей системы.

Резьбовые, по-другому их ещё называют муфтовые, соединения являются универсальными и могут использоваться со всеми видам труб, полимерными и металлопластиковыми, медными и др.

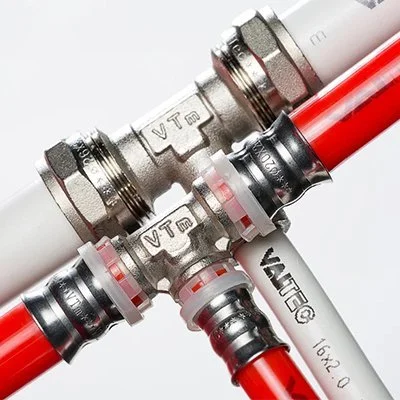

Обжимные

Обжимные фитинги из-за своей конструкции называются ещё компрессионными или цанговыми. Они оснащены специальной зажимной цангой и накидной гайкой, которые позволяют зафиксировать соединяющий элемент на трубопроводе.

Соединения под обжим обычно используются в системах с пластиковыми трубами, такими как полиэтилен (PE), сшитый полиэтилен (PEX), или с металлопластиковыми многослойными конструкциями (PERT или PEX-AL-PEX).

Детали можно использовать повторно после замены цангового кольца. Фитинги отличаются простотой сборки и доступной стоимостью, однако при установке уменьшают проходное сечение, что может вызвать увеличение гидравлического сопротивления магистрали.

Пресс-фитинги

Пресс-фитинги также применяются для разводки трубопровода из металлопластика или сшитого полиэтилена, но в отличие от обжимных фитингов обеспечивают высокую герметичность соединений. Это достигается благодаря применению специального инструмента для опрессовки трубопровода – пресс-клещей, ручных или электрических.

Соединительные элементы под пресс отличаются надёжностью и долговечностью, а также дают возможность выполнить скрытую прокладку трубопроводной сети, например, при монтаже ветвей отопления или водопровода в стене или полу.

Установка прессовых соединителей осуществляется единожды, поэтому требуются определенные знания и навыки, которые позволяют выполнить монтажные работы грамотно. При несоблюдении технологии монтажа неправильно установленные фитинги могут стать причиной протечки воды и аварийных ситуаций.

Под пайку

Фитинги изготавливаются из разных материалов, таких как медь, нержавейка, пластик, и используются для создания неразъёмных соединений. Применяются преимущественно с трубами, изготовленными из того же сырья, что и соединительные элементы.

Комплектующие обеспечивают высокую герметичность, надежность и долговечность системы. В зависимости от материала изготовления такие элементы способны выдержать высокие барические нагрузки и температуру транспортируемой среды до 150 градусов.

При выборе необходимых деталей трубопровода важно учитывать диаметр трубы, который должен соответствовать размеру соединительных элементов. Монтаж и сборка трубопровода осуществляется при помощи сварочного аппарата, поэтому при использовании труб и фитингов разного внутреннего и внешнего сечения возможны перекосы, что может стать причиной разгерметизации магистрали.

Комбинированные крепежи

Отличительной чертой данного типа фитингов является сочетание двух разновидностей соединения. Деталь может иметь как отвод под резьбу, так и патрубок для присоединения трубы с прессовыми крепежным элементом.

Подобные элементы используются в тех случаях, когда необходимо перейти с одного типа трубы на другой, например, с полипропиленового трубопровода на металлопластик. Также комбинированные фитинги позволяют подключить к водопроводной сети запорную арматуру или сантехнический прибор.

Заключение

В данной статье мы рассмотрели только основные виды трубных фитингов и их особенности использования. Стоит отметить, что необходимые соединительные элементы необходимо подбирать в зависимости от типа трубопровода и технических параметров монтируемой системы.
