Фильтры грубой очистки воды: виды, устройство и принцип работы

Многие знают, что от качества воды, используемой в системе отопления и водоснабжения, зависит не только эффективность системы, но также и продолжительность работы установленного оборудования. Фильтры механической очистки широко используются для удаления крупных частиц грязи, таких как песок, глина, мусор, что позволяет защитить трубопроводную сеть засорения и увеличить срок службы установленной техники и других элементов системы.

В данной статье мы рассмотрим устройство фильтров грубой очистки воды, их назначение и основные разновидности приборов.

Что такое фильтр грубой очистки воды

Фильтр механической очистки, или как его еще называют «грязевик» или «шламосборник», – это тип трубопроводного фитинга, который используется для предварительной фильтрации воды или теплоносителя и удаления посторонних частиц грязи и шлама в системах отопления и водоснабжения.

Основные элементы грязевика

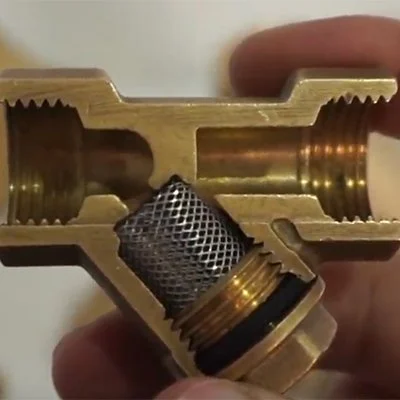

С конструктивной точки зрения сетчатый фильтр состоит из следующих деталей:

• Корпус с патрубками подключения – это основа фильтра, которая позволяет зафиксировать устройство на трубопроводе.
• Отстойник – элемент конструкции, где собираются частицы грязи и механические примеси.
• Сетка – это фильтроэлемент, с помощью которого осуществляется отделение шлама в виде песка, крошек ржавчины и других абразивных частиц из теплоносителя или иной жидкой среды. Сетки бывают различной фракции и материала.
• Крышка – это элемент фильтра, который позволяет закрыть корпус и обеспечить герметичность фильтра.
• Кран-пробка для слива примесей – это элемент фильтра, который позволяет сливать накопленные механические примеси из трубопроводной сети.

Назначение шламосборника

Грязевики используются в отопительных и водопроводных сетях в качестве простейшей системы водоподготовки и применяются для удаления механических примесей, таких как крупиц песка, глины, частиц ржавчины и иного мусора, из воды, поступающей из скважины или централизованной системы водоснабжения. Устройства позволяют защитить систему отопления и водопровод от засорения, а также повысить качество воды. Более того, фильтры грубой очистки позволяют продлить срок службы установленного оборудования и увеличивают эффективность работы системы.

Разновидности грязевиков для системы отопления и водоснабжения

Существует несколько классификаций фильтров механической очистки.

В зависимости от материала изготовления шламоуловители делятся на:

• латунные,
• полипропиленовые.

В этом случае корпус ФГО будет выполнен из латуни или пропилена соответственно. При этом внутренняя сетка и закладные элементы конструкции изготавливаются исключительно из коррозиестойкого материала, как правило, нержавеющей стали и никелированной латуни.

По типу конструкции выделяют механические фильтры:

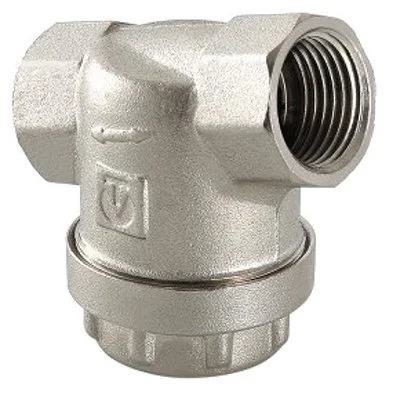

• Прямые – устройства, в которых корзиночная сетка размещается перпендикулярно корпусу. Конструкция таких грязевиков позволяет создать небольшой вихрь воды внутри прибора, в результате чего поток замедляется и частицы грязи оседают на дно отстойника.
• Косые – У-образные грязевики, в которых фильтроэлемент и пробка-отстойник располагается под углом 45 градусов. Такие модели относятся к бюджетным элементам водоподготовки и отличаются простотой обслуживания.
• Универсальные – фильтры механической очистки, у которых отсек с камерой шламоуловителя развернута на 75 градусов по отношению к корпусу прибора. Такие трубопроводные фитинги используются на вертикальных участках магистрали с подачей воды снизу-вверх. Такая конструкция позволяет эффективно собирать частицы мусора и предотвращают попадание шлама обратно в трубопровод.

В зависимости от способа промывки уловители шлама можно разделить на:

• промывные (самоочищающиеся);
• разборные (с очисткой после разборки прибора).

Большинство сетчатых фильтров необходимо время от времени очищать от скопившейся грязи. Для этого необходимо открутить заглушку, достать внутреннюю металлическую колбу и промыть ее, фактически разобрав устройство.

Промывные, или так называемые «каскадные фильтры», позволяют собрать лишний мусор из водопроводной сети и при этом не нуждаются в постоянной очистке и его разборке. В таких конструкциях размещаются два фильтрующих элемента с различной степенью очистки, что позволяет сократить частоту обслуживания шламосборника.

Преимущества использования фильтров грубой очистки воды:

• Защита системы отопления и водоснабжения от засорения.
• Повышение качества воды.
• Улучшение эффективности работы отопительных и водопроводных систем.
• Увеличение срока службы оборудования.

Принцип работы таких водоочистных устройств достаточно прост: вода, попадая в грязевик, проходит через фильтрующий элемент. Встроенная сетка удерживает частицы постороннего мусора, которые попадают в отстойник для их дальнейшего удаления.

Нюансы использования фильтров грубой очистки воды:

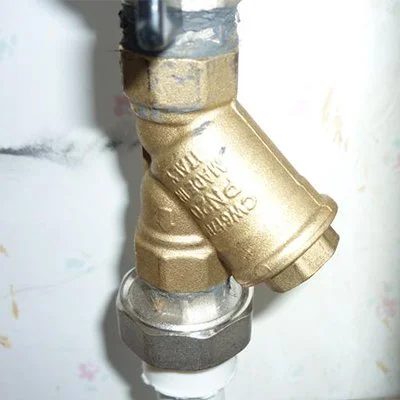

• При монтаже устройства на трубопроводе важно учитывать направление потока жидкости, которое должно совпадать со стрелкой, указанной на корпусе фильтра. При этом ревизионная пробка должна быть направлена вниз.
• Устанавливается грязевик на подаче жидкости в отопительный котел или на водопроводе перед счетчиками воды на входе в квартиру или дом.
• Необходимо регулярно проводить очистку фильтрующего элемента и осматривать его на наличие повреждений.
• Несвоевременные удаление грязи или замена фильтрующей сетки может привести к снижению напора воды.
• Прямые фильтры грубой очистки монтируются исключительно на горизонтальных участках, в то время как косые и универсальные модели можно устанавливать на вертикальных отрезках трубы соблюдая направление потока жидкости.

Обращаем внимание, заглушка-слив косого грязевика всегда должна располагаться вниз.

Вывод

Фильтры грубой очистки воды являются важным элементом системы отопления и водоснабжения, обеспечивая надежную защиту от засорения и повышая качество воды. Важно правильно подобрать тип грязевика в зависимости от конкретных потребностей и условий эксплуатации.
