Как правильно сделать дымоход для твердотопливного котла в частном доме через стену своими руками

Правильная установка дымохода для твердотопливного котла является важным аспектом обеспечения безопасности и эффективности эксплуатации отопительного оборудования, а также продолжительного срока службы всей системы отопления в частном доме.

В данной статье мы рассмотрим особенности эксплуатации котла на твердом топливе, которые могут повлиять на выбор дымовой трубы, а также расскажем о нюансах монтажа отвода дыма и угарных газов через стену.

Особенности подбора дымохода для твердотопливного котла

При выборе дымохода для твердотопливного котла необходимо учесть несколько особенностей, таких как температура дымовых газов, качество тяги и расположение патрубка дымоходного канала у котла.

Тип топлива

Основным типом сырья для многих теплогенераторов являются дрова, а также топливные брикеты или гранулы, изготавливаемые из древесных отходов. При сгорании топлива вместе с дымом могут подниматься сажа и копоть, которая в дальнейшем оседает на стенках топки и дымохода. При выборе дымовой трубы рекомендуется отдавать предпочтение изделиям с гладкой внутренней поверхностью стенок. Это снизит риск налипания сажи и обеспечит беспрепятственное прохождение дыма.

Температура дымовых газов

Твердотопливные котлы производят более высокую температуру дымовых газов по сравнению с газовыми или жидкотопливными агрегатами. Поэтому выбранная дымоходная труба должна быть способна выдерживать высокую температуру без деформации или повреждения. В идеале она должна быть изготовлена из жаропрочной стали, например, нержавейки AISI 430 или огнеупорной керамики.

Качество тяги

Хорошая тяга является важным фактором для эффективной работы агрегата, работающего на твердом топливе. Подбирая дымоход, необходимо обратить внимание на его конструкцию, качество швов и герметичность соединений, чтобы предотвратить обратный поток дыма и газов в помещение.

Кроме этого учитывайте длину дымоходного канала, рекомендованную производителем котла отопления, а также конфигурацию дымохода. Количество углов и поворотов трубы должно быть минимальным: в идеале не более 2-3.

Конденсат

Образование влаги на стенках дымовых каналов оказывает пагубное влияние на производительность и эффективность работы отопительного агрегата. Чтобы не допустить образование конденсата, необходимо исключить возможные зоны промерзания трубы. Поэтому отрезок дымохода, прокладываемый снаружи здания, собирают из хорошо утепленной конструкции, например, сэндвич-дымохода.

Расположение патрубка дымового канала у котла

Большинство агрегатов на твердом топливе оснащены выпускной трубой, которая располагается в задней части корпуса. При выборе дымохода необходимо учитывать особенности расположения дымового канала и выбирать соответствующую конфигурацию системы дымоудаления.

Какие дымоходные системы подходят для котла на твердом топливе

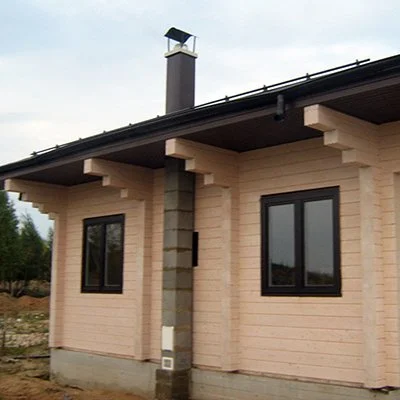

Керамические дымоходы

Керамические дымоходы изготавливаются из специального огнеупорного материала, обладающего высокой термостойкостью. Они обеспечивают эффективное удаление дымовых газов, а также устойчивы к коррозии и химическому воздействию агрессивной среды.

Керамика также обладает хорошими звукоизоляционными свойствами, она долговечна и устойчива к возгоранию сажи внутри трубы, что обеспечивает надежность и пожаробезопасность конструкции.

Трехслойная дымоходная система позволяет монтировать ее как снаружи вдоль стены дома, так и внутри помещения.

Дымоходные трубы из нержавеющей стали

Системы отвода дымовых газов из нержавейки широко используются с твердотопливными котлами. Они отличаются высокой коррозионной стойкостью, долговечностью и прочностью. Дымоходы из нержавеющей стали легко монтируются и обладают гладкой поверхностью, что способствует хорошей тяге и уменьшению накопления сажи.

Модульная конструкция позволяет произвести быструю сборку дымоходного канала, а разнообразие элементов дает возможность организовать конструкцию любой сложности и конфигурации.

Как говорилось ранее, для монтажа дымовой трубы на улице используются сэндвич-дымоходы, которые состоят из двух круглых труб – внутренней и внешней. Пространство между ними заполнено изоляционным материалом, который предотвращает охлаждение дымовых газов и помогает сохранять высокую температуру внутри канала. Утепленные конструкции обеспечивают эффективное отведение дымовых газов и предотвращают образование конденсата.

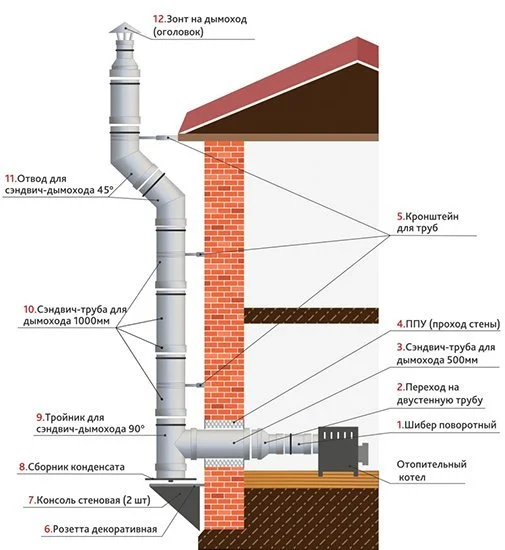

Нюансы монтажа стального дымохода через стену

Сборка каналов для отвода дымовых газов через стену осуществляется преимущественно в случаях, когда конструкция здания не предполагает наличие специальных каналов или из-за планировки дома нет возможности вывести трубу через крышу.

В этом случае при подключении котла на твердом топливе к дымоходной системе важно учитывать следующее:

• Расстояние между отопительным агрегатом и стеной должно быть не менее 1 м. При этом необходимо соблюдать безопасное пространство между прибором и находящимися в помещении горючими и легко воспламеняющими предметами.
• Диаметр трубы дымохода должен соответствовать размеру выпускного канала агрегат. Не допускается заужение сечения проходного отверстия на всех участках отвода дымовых газов.
• Соединение дымового канала и патрубка котла должно быть хорошо герметизировано и создавать небольшой угол наклона до 20 градусов.
• При монтаже дымоходной системы через стену следует соблюдать определенную последовательность действий, описанную в инструкции и технической документации к дымоходу.
• При сборке стальных модульных конструкций вначале необходимо просверлить отверстие в стене с учетом диаметра дымоходного канала.
• На отрезке между котлом и стеной дома рекомендуется установить регулятор тяги (шибер), которые защитит оборудование от обратного хода воздуха.

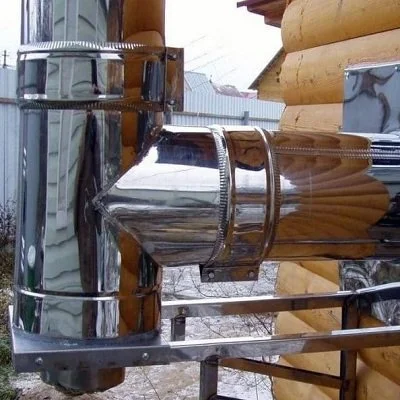

• Снаружи здания рекомендуется использовать утепленный тройник, в нижнюю часть которого монтируется конденсатоотвод.
• Прокладка дымохода вдоль стены происходит с использованием крепежных элементов для обеспечения надежной фиксации и герметичности соединений.

Заключение

Правильная установка и выбор дымоходной системы являются важными факторами, которые влияют на безопасность и эффективность работы как твердотопливного агрегата, так и всей системы отопления. Важно учитывать технические параметры отопительного оборудования и особенности конструкции здания, а также соблюдать требования и нормы пожарной безопасности при сборке отвода дымовых газов.
