Двухконтурное отопление частного дома: схемы, преимущества, особенности, советы экспертов

Водяное отопление считается одним из самых эффективных способов обогрева жилья. Для его организации требуется грамотная разводка труб и правильное подключение отопительных приборов, таких как радиаторы или водяной теплый пол.

В этом материале расскажем об особенностях двухконтурной системы, ее плюсах и минусах, а также о популярных схемах прокладки трубной магистрали.

Как работает двухконтурное отопление?

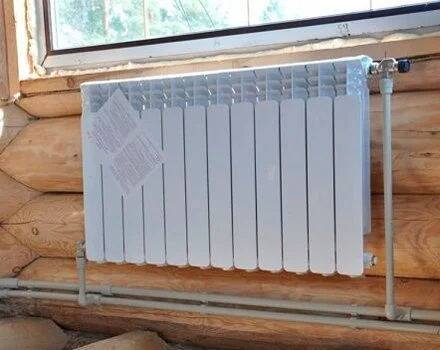

Данная система отопления предполагает двухтрубную разводку, когда подающий и отводящий контур – это два отдельных трубопровода. Первый применяется для подачи нагретого теплоносителя в отопительные приборы, а вторая используется для отвода остывшей жидкости из них. При этом сами радиаторы отопления подключаются параллельно друг другу, что позволяет применять такую систему в зданиях и частных домах различных по площади и конфигурации.

Преимущества и недостатки

Любая система, в данном случае двухконтурная, обладает своими минусами и плюсами.

Считается, что двухтрубная модель будет затратнее при монтаже: потребуется больше труб и соединительных элементов в сравнении с однотрубным аналогом. При этом выполнить установку трубопровода своими руками будет не так легко.

Однако двухконтурная схема обладает рядом существенных преимуществ:

• Равномерное распределение и подача теплоносителя в отопительные приборы;
• Минимальные теплопотери и высокий КПД системы вне зависимости от количества подключенных радиаторов;
• Возможность регулировки температурных показателей в каждом жилом помещении за счет установки запорно-регулирующей арматуры (например, термоголовок) на каждой батарее.
• Параллельное подключение приборов позволяет устранить поломку одного из элементов, не влияя на работоспособность всей системы.
• Эффективный обогрев больших по площади частных домов и жилых зданий (в одном контуре можно подключить до 40 радиаторов при соблюдении требований и норм по установке).
• Отсутствие гидроударов и низкий расход теплоносителя.
• Возможность использования труб меньшего диаметра для экономии средств при монтаже.

Что лучше – однотрубная или двухтрубная система разводки, читайте в нашей статье.

Классификация двухтрубной системы отопления

Рассмотрим основные виды подключения приборов к двухконтурной системе.

1. Естественная (самотечная) и принудительная схемы

В зависимости от движения теплоносителя выделяют двухконтурное отопление с естественной и принудительной циркуляцией воды.

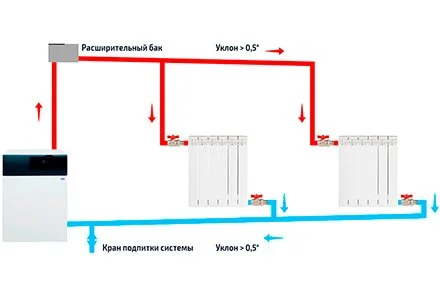

• В первом случае нагретая жидкость двигается естественным путем за счет разной плотности горячей и холодной воды. Монтаж труб осуществляется под определенным углом.



  Такая схема малоэффективна и имеет ряд ограничений: длина теплопровода не должна превышать 30 м, а при его монтаже используют трубы большого диаметра.

  Важным элементом при обустройстве является расширительный бак, который должен монтироваться в самой верхней точке отопительного контура.

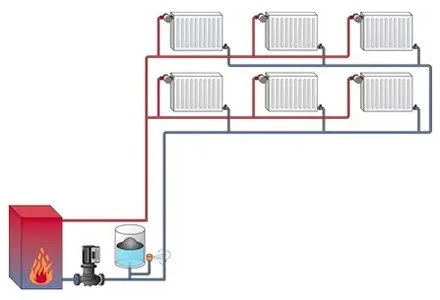

• Вторая модель относится к закрытому типу отопительного контура, что предполагает принудительную циркуляцию теплоносителя при помощи установленного циркуляционного насоса.



  Такая схема наиболее эффективна: осуществляется быстрый обогрев помещения за счет равномерной подачи горячей жидкости в радиаторы, при этом при установке нет ограничений по протяженности трубопровода.

  Установка циркуляционного насоса предполагает бесперебойную работу электросети. На случай сбоев электроэнергии рекомендуем установить источник бесперебойного питания.

2. Горизонтальная и вертикальная схемы

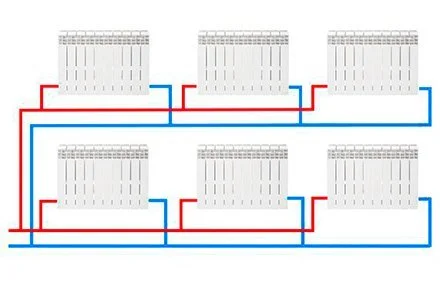

• Горизонтальная компоновка предполагает минимальное количество вертикальных стояков, а важным элементом в данной модели выступает циркуляционный насос, который отвечает за оптимальную скорость движения теплоносителя в контуре. Горизонтальная схема может монтироваться как в одноэтажных, так и двух- и трехэтажных домах, а общий стояк находится в подсобном помещении или проводится в коридоре.



  При таком расположении увеличивается риск образования воздушных пробок. Рекомендуем на каждой батарее установить воздухоотводчик (кран Маевского).

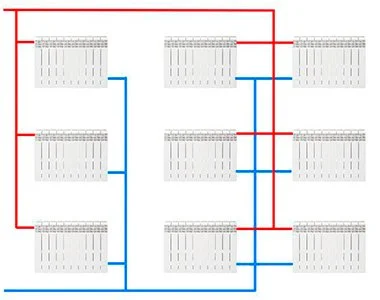

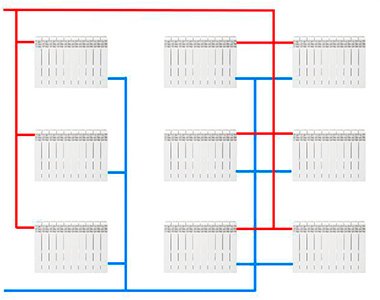

• Вертикальный тип встречается преимущественно в многоэтажных домах (строениях с 2-мя и более этажами). При такой схеме подача горячей воды поступает в радиаторы, расположенные в верхних помещениях, и далее ниже по этажам.



3. Тупиковая – кольцевая – лучевая схемы

В зависимости от разводки магистрали выделяют:

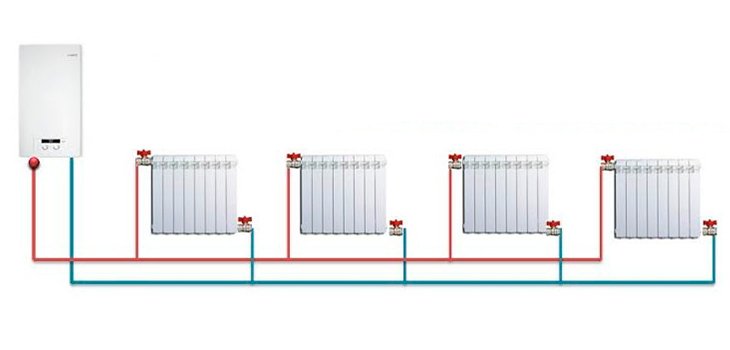

• Тупиковую (или так называемою «плечевую») схему. Классическая модель отопления, в которой последний подключенный радиатор является крайним звеном. От него теплоноситель идет в обратную сторону к теплогенератору, поэтому движение в магистралях разнонаправленное.



  Чаще всего используют горизонтальную нижнюю разводку трубопровода, которая проходит под отопительными приборами. При разветвлении тепломагистрали на два крыла трубы сходятся к общему стояку.

  Монтаж такой схемы позволяет направлять во все отопительные приборы теплоноситель одинаковой температуры, однако для подключения 3-х и более радиаторов или разветвления трубопроводов с разным количеством батарей необходим грамотный расчет гидравлики и точная балансировка.

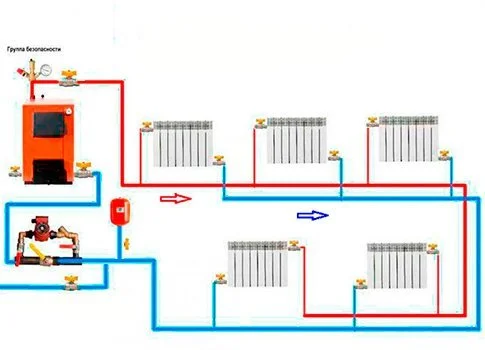

• Кольцевую модель (другое название «петля Тихельмана»), которая предполагает подключение отопительных приборов в одну замкнутую цепь. В этом случае теплоноситель из подающей трубы поступает в радиатор отопления, в котором происходит теплообмен с помещением. После чего остывшая вода отправляется в обратную магистраль и направляется обратно в отопительный котел, попутно с движением горячей воды на подаче.



  Данная система двухконтурного отопления создает одинаковые для каждой батареи гидравлические условия, что снижает риск появления гидроударов. Однако при монтаже большого количества отопительных устройств необходимо использовать трубы большего диаметра.

• Лучевую (коллекторную) схему. Каждый отопительный прибор в системе имеет отдельные подающий и обратный трубопровод, которые подключаются к распределительному коллектору. Трубы при этом можно монтировать в пол или потолок.



  Такая модель позволяет обеспечить максимальную теплоотдачу и высокую эффективность обогрева помещения. Более того, можно контролировать температурные показатели и расход теплоносителя каждого отдельного при помощи установки распределительной гребенки с расходомерами.

  При сложной системе отопления, когда в доме помимо радиаторного присутствует напольный обогрев, данный тип прокладки трубопровода будет самым эффективным: он позволяет обеспечить комфортную температуру для каждого отдельного помещения. Главным недостатком такой системы является стоимость оборудования.

Вывод

Двухконтурное отопление дома является эффективным и рациональным способом обогрева жилых комнат, а разнообразие схем разводки теплопроводов позволяет выбрать оптимальную СО для каждого здания. Важно продумать и правильно спланировать отопительные ветви и подобрать необходимые для их обустройства комплектующие.

А какая система отопления проведена в Вашем доме? Обращались ли вы за помощью к специалистам? Делитесь своим опытом и советами в комментариях под этой статьёй.
